Name: Phoenix Contact MACX MCR-EX-RTD-I-SP Merilni pretvorniki temperature 1050252
Brand: Phoenix Contact
SKU: 3562261
Availability: BackOrder

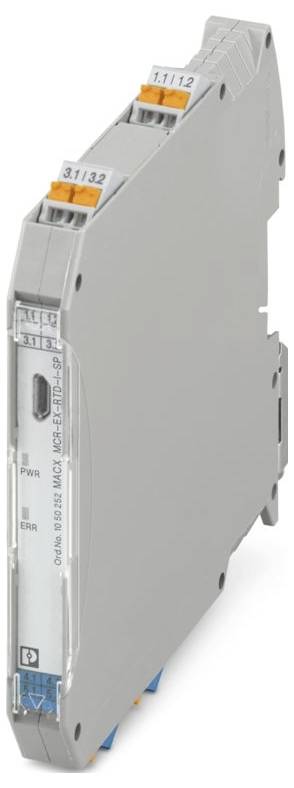

Phoenix Contact MACX MCR-EX-RTD-I-SP Merilni pretvorniki temperature 1050252-0

Slika je simbolična

Vrsta

MACX MCR-EX-RTD-I-SP

Napajalna napetost

24 V/DC

Mere

(D x Š x V) 113.7 x 12.5 x 107.9 mm

Priključek

Vtični konektor

Proizv. št. delov

1050252

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,21.12.

Število

kos - zaloga Nemčija

Skupaj (309,00 € / Kos)

345,00 €

-10 %

309,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: MACX Analog
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14;24 ... 22 (končna tulka TWIN brez plastične tulke); 20 ... 16 (končna tulka TWIN s plastičnim tulcem)
širina 12,5 mm
Višina 107,9 mm
Globina: 113,7 mm
Barva: siva (RAL 7042)
Material ohišja: PA 6.6-FR
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -40 °C ... 49 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m (Tehnični podatki se nanašajo na nadmorsko višino ≤ 2000 m). Za visoke nadmorske višine> 2000 m nadmorske višine (glejte podatkovni list).
Standardi/predpisi: EN 61000-4-6
Opomba: Med postopkom interference lahko pride do manjših odstopanj.
Vrsta montaže: montaža na DIN letev
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Dolžina odstranjevanja izolacije: 10 mm
ATEX: ATEX
IECEx: IECEx
Oznaka:  2Ex ec ic [ia Ga] IIC T4 Gc
UL, ZDA / Kanada: UL, ZDA / Kanada
Izguba moči: ≤ 0,76 W
Območje napajalne napetosti: 19,2 V DC ... 30 V/DC
CE: CE
Potrdilo: BY/112 02.01 TP012 103.01 00082
Signal: Signal
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Interferenčno sevanje: Interferenčno sevanje
Elektromagnetno RF polje: Elektromagnetno RF polje
Hitri prehodni pojavi (izbruhi): Hitri prehodni pojavi (izbruhi)
Prevajane motnje: Prevajane motnje
Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
INMETRO: INMETRO
Odpornost: EN 61000-6-2
Indikator stanja: zelena LED (napajalna napetost); rdeča LED, utripajoča 2,8 Hz (napaka linije ali senzorja na vhodu ali izhodu, ERR); rdeča LED, utripajoča 1,4 Hz (simulacijsko delovanje, ERR); rdeča LED, neprekinjeno sveti (napaka modula, ERR)
Oznaka: Prevajane motnje
Galvanska izolacija med vhodom in izhodom: da
Uporaba: Temperatura
Dobava: Dobava
Število kanalov: 1
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Izolacija: Varna ločitev
Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
Podatki o ladjedelništvu: Podatki o ladjedelništvu
Temperatura: B
Vlažnost: B
Vibracije: A
EMC: B
Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
Nazivna izolacijska napetost: 60 Vrms (IEC/EN 60079-11)
Preskusna napetost: 1,75 kV
Presek fleksibilnega vodnika (2 vodnika enakega prereza): 0,25 mm² ... 0,34 mm² (končna tulka TWIN brez plastične obloge); 0,5 mm² ... 1,5 mm² (končna tulka TWIN s plastično tulko)
Največja izhodna napetost Uo: 6 V
Maks. izhodni tok Io: 16,6 mA (RTD v 4-žični konfiguraciji); 13 mA (RTD v 3-žični konfiguraciji); 7,1 mA (RTD v 2-žični konfiguraciji); 16,6 mA (2x RTD v 2-žični konfiguraciji); 13 mA (potenciometer)
Maks. izhodna moč Po: 25,2 mW (linearna)
Najvišja varnostna napetost: 60 V AC/DC
Obremenitev/izhodna obremenitev Izhodni tok: ≤ 600 Ω
Funkcionalnost: Funkcionalnost
Število izhodov: 1
Nazivna napajalna napetost: 24 V DC -20% ... +25 %
Galvanska izolacija: Galvanska izolacija
Tipični temperaturni koeficient: 0,01 %/K
Poraba energije: ≤ 1 W
Izhodni signalni tok: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
Največji izhodni tok: ≥ 21 mA
Tipično odstopanje od vrednosti polne skale: 1 %
Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
Konfiguracija: Programska oprema
Opis vhoda: lastno varen
Število vhodov: 1
Vgradnja v eksplozijsko varnem okolju (EPL): Gc; Div. 2
EAC Ex: EAC Ex
Galvanska izolacija vhoda/izhoda IEC/EN 60079-11: Galvanska izolacija vhoda/izhoda IEC/EN 60079-11
Ex i tokokrogi (EPL): Ga; Da; Ma; Div. 1
Maks. notranja kapacitivnost Ci: 44 nF
Raven varnostne integritete (SIL, IEC 61508): Raven varnostne integritete (SIL, IEC 61508)
Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1: Galvanska izolacija vhod/izhod/napajanje IEC/EN 61010-1
Največja dovoljena skupna upornost voda: 50 Ω (na vod)
Sejmi: Sejmi
Galvanska izolacija vhoda/napajanja IEC/EN 60079-11: Galvanska izolacija vhoda/napajanja IEC/EN 60079-11
Uporabne vrste senzorjev (RTD): Pt, Ni, Cu senzorji: 2-, 3-, 4-žični
Območje linearnega upora: 0 Ω ... 50 kΩ
Napajalni tok senzorja: 10 µA ... 210 µA (do 2x 210 µA s 3-žilno povezavo)
IIB/IIIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 460 mH / 1000 µF
IIC (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 40 µF
IIC (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 555 nF
Merilno območje temperature: -200 °C ... 850 °C (območje je odvisno od tipa senzorja)
Merilno območje temperature: ≥ 50 K
Signal: Tok: Signal: Tok
Odziv na korak (0–99 %): ≤ 1,7 s
Sistematična zmogljivost: Sistematična zmogljivost
Tipična napaka prenosa: 0,1 % (npr. za Pt 100, razpon 300 K, 4 ... 20 mA)
Konfigurabilno/Programabilno: da
Izhodna valovitost (tok):< 15 µASS;< 10 µArms
Obnašanje v primeru napake senzorja: prosto določljivo
Varnostni podatki: Sponke: 4.1, 4.2, 5.1, 5.2: Varnostni podatki: Sponke: 4.1, 4.2, 5.1, 5.2
IIA/I (enostavno vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 850 mH / 1000 µF
IIB/IIA (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 950 nF
IIIC/I (mešano vezje): maks. zunanja induktivnost Lo / maks. zunanja kapacitivnost Co: 100 mH / 950 nF
Delovno območje nadmorske višine (≤ 2000 m): Delovno območje nadmorske višine (≤ 2000 m)
Delovno območje nadmorske višine (≤ 3000 m): Delovno območje nadmorske višine (≤ 3000 m)
Razpon nadmorske višine:> 4000 m ... 5000 m
Delovno območje nadmorske višine (≤ 4000 m): Delovno območje nadmorske višine (≤ 4000 m)
Delovno območje nadmorske višine (≤ 5000 m): Delovno območje nadmorske višine (≤ 5000 m)
Območje upornosti potenciometra: 0 Ω ... 50 kΩ
EAC Ex: EAC Ex

Vrsta: MACX MCR-EX-RTD-I-SP

Napajalna napetost: 24 V/DC

Mere: (D x Š x V) 113.7 x 12.5 x 107.9 mm

Priključek: Vtični konektor

Proizv. št. delov: 1050252

Širina: 12.5 mm

Višina: 107.9 mm

Dolžina: 113.7 mm

Maks. temperatura okolice: 49 °C

Min. temperatura okolice: -40 °C

Teža: 0.15 kg

UKCA: da

Vrsta izdelka: merilni pretvornik za temperaturo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Merilni pretvorniki temperature 1050252

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3562261 Phoenix Contact MACX MCR-EX-RTD-I-SP Merilni pretvorniki temperature 1050252

Opis

Temperaturni oddajnik Ex i: Pretvarja signale uporovnih termometrov, nameščenih v Ex območju, in oddaja signal 0/4–20 mA na obremenitev v varnem območju. Prosto programirljivo, 3-smerna izolacija, SIL, vtični priključek, standardna konfiguracija.
