Name: Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP 2924799
Brand: Phoenix Contact
SKU: 2225812
Availability: BackOrder

Elektrotehniška naprava z različnimi vtiči in oznakami. Vidni so trikotni simboli in številke.

'Elektronikmodul-diagram: Puščica kaže od IN do OUT. Simboli znotraj: Upor, napetost/tok U,I, zanka, stikalo s 3x in POWER.'

'Diagram krmilnega sistema: Povezave med senzorji, vhodi/izhodi in conami 0, 1, 2. PLC/DCS pasivne enote.'

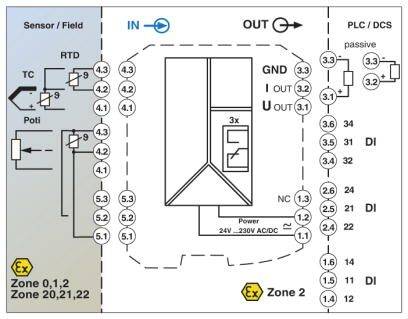

'Shematski načrt varnostnega električnega tokokroga: Senzorji, vhodi in izhodi, napajanje. Cone so zaščitene pred eksplozijo (Ex). Glavni kontakti GND, I OUT, U OUT.'

1/4

Vrsta

MACX MCR-EX-T-UIREL-UP-SP

Napajalna napetost

24 V - 230 V

Poraba toka

100 mA

Izhodni signal

4 mA–20 mA

Temperaturno območje

-40 ° C - +85 °C

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,29.12.

Število

kos - zaloga Nemčija

Skupaj (665,00 € / Kos)

665,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP20
Primerne vrste senzorjev (RTD): Pt, Ni, Cu senzorji: 2-, 3-, 4-žilni
Veljavne vrste senzorjev (TC): B, E, J, K, N, R, S, T, L, U, CA, DA, A1G, A2G, A3G, MG, LG
Območje merjenja temperature: -250 ° C - +2500 ° C (območje odvisno od tipa senzorja)
Obseg vhodnega signala: 0 Ω - 50 kΩ
Poraba energije:<2,4 W.
Dolžina traku: 8 mm
Presek prevodnika: 0,2 mm² - 1,5 mm²
Presek prevodnika AWG: 24-16

Vrsta: MACX MCR-EX-T-UIREL-UP-SP

Napajalna napetost: 24 V - 230 V

Poraba toka: 100 mA

Izhodni signal: 4 mA–20 mA

Temperaturno območje: -40 ° C - +85 °C

Breme: 600 Ω

Opis: Merilni pretvorniki temperature

Mere: (D x Š x V) 113.5 x 35.2 x 117.7 mm

Priključek: Push-in povezava

Obratovalna temperatura: -250 °C (min)

Obratovalna temperatura (min.): -250 °C

Vhodna upornost: 0 Ω - 50 kΩ

Proizv. št. delov: 2924799

Širina: 35.2 mm

Višina: 117.7 mm

Dolžina: 113.5 mm

Maks. temperatura okolice: +65 °C

Min. temperatura okolice: -20 °C

UKCA: da

Vrsta izdelka: merilni pretvornik za temperaturo

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP 2924799

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225812 Phoenix Contact MACX MCR-EX-T-UIREL-UP-SP 2924799

Opis

Programiranje med delovanjem, s priključenim merilnim vezjem Ex in tudi brez napetosti prek programskega adapterja IFS-USB-PROG-ADAPTER. Vhod za uporne termometre, termoelemenje, odporne oddajnike, potenciometre in mV vire, [Ex ia] IIC. Kompenzacija hladnega stika z ločenim vtičem.

Besedilo je strojno prevedeno.
