Phoenix Contact MACX MCR-VAC

Elektronski modul z več priključnimi točkami, primeren za industrijske aplikacije pri krmiljenju in nadzoru sistemov.

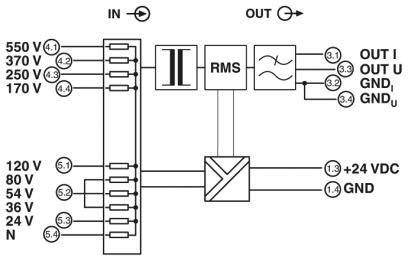

'Grafikon prikazuje električno shemo z vhodnimi in izhodnimi napetostmi, transformatorjem, RMS, filtrom in 24 VDC napajanjem.'

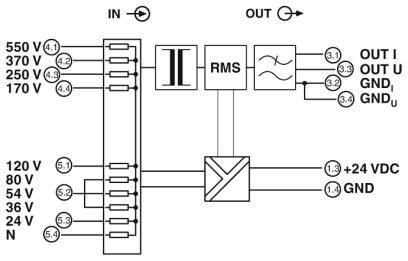

Shematski načrt pretvornika napetosti. Vhodne napetosti: 550V, 370V, 250V, 170V, 120V, 80V, 54V, 36V, 24V. Izhod: OUT, GND.
1/3
Slika je simbolična
Obratovalna napetost
19,2 V / DC - 30 V/DC
Vrsta
MACX MCR-VAC
Priključek
vijačni
Izvedba
Oddajnik napetosti
Širina
22.5 mm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava tor.,1.12.
Število
Skupaj (589,00 € / Kos)
589,00 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Brezplačna dostava
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Višina 112.8 mm
  • Globina: 113,5 mm
  • Temperatura okolice (delovanje): -25 ° C ... 60 °C
  • Najvišja nadmorska višina: ≤ 2000 m
  • Vrsta zaščite: IP20
  • maks. Izhodna napetost: ≤ 11 V
  • Izhodna napetost obremenitve / izhoda:>10 kΩ
  • maks. Izhodni tok: ≤ 22 mA
  • Tokovni izhod obremenitev / izhod<500 Ω
  • Vrsta povezave: Vtični priključek
  • Dolžina traku: 8 mm
  • Vijak (priključek): M3
  • Presek prevodnika AWG: 24 ... 14
  • Barva: siva
  • Namestitveni položaj: poljuben
  • Navodila za namestitev: lahko jih dodate v vrstico = 10 mm
  • Stopnja onesnaženosti: 2
Obratovalna napetost

19,2 V / DC - 30 V/DC

Vrsta

MACX MCR-VAC

Priključek

vijačni

Izvedba

Oddajnik napetosti

Širina

22.5 mm

Poraba toka

45 mA

Napajalna napetost

24 V/DC

Fleksibilni prečni prerez (maks.)

2.5 mm²

Maks. prečni prerez trdnosti

2.5 mm²

Fleksibilen prerez (min.)

0.2 mm²

Togi prerez (min.)

0.2 mm²

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2140990 Phoenix Contact MACX MCR-VAC

Tehnični podatki 2140990 Phoenix Contact MACX MCR-VAC

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2140990 Phoenix Contact MACX MCR-VAC

Opis

Dvosmerni izhodni signali. 3-smerna ločitev. ZERO / SPAN prilagoditev ± 20%. Parametrizacija izmerjenih vrednosti brez orodja. Naučite se konfiguracije izmerjenega obsega vrednosti.
