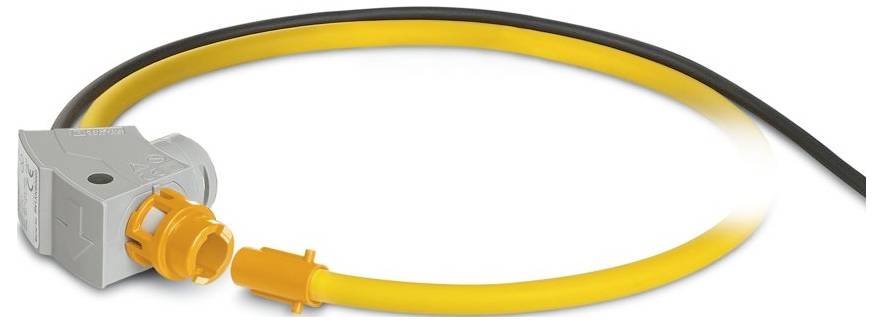

Slika je simbolična
Phoenix Contact PACT RCP-D95 2904890 Rogowskijeva tuljava Primarni tok 4000 A Premer vhoda kabla:95 mm 1 kos
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (199,99 € / Kos)
199,99 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Phoenix Contact PACT RCP-D95 Rogowskijeva tuljava Primarni tok 4000 A Premer vhoda kabla:95 mm 1 kos
- Vhodni tok (tok) 4000 A
- Premer vhoda kabla 95 mm
Tehnične specifikacije
- Družina izdelkov: Rogowskijeva tuljava
- Material ohišja: PC
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (skladiščenje/transport): -40 °C ... 80 °C (merilna tuljava)
- Nadmorska višina:< 2000 m
- Standardi/predpisi: IEC 61010-2-030; IEC 61869-10
- Opomba: Merilna tuljava
- Izolacijske lastnosti: Izolacijske lastnosti
- Stopnja onesnaženosti: 2
- Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
- Splošno: Splošno
- Dolžina: 3 m
- Certifikat: UL 61010 priznan
- UL, ZDA / Kanada: UL, ZDA / Kanada
- Premer: 95 mm
- Frekvenca: Frekvenca
- Certifikat: skladen s CMIM
- Signal: Signal
- Oznaka: Merilna tuljava
- Izolacija: dvojna izolacija
- Nazivna izolacijska napetost: 1000 V AC (rms CAT III); 600 V AC (rms CAT IV)
- Preskusna napetost: 10,45 kV DC (60 s)
- Konstrukcija vodnika signalne linije: 2x 0,22 mm (signal (kositren)); 1x 0,22 mm (zaščita (kositren))
- Vsebina kompleta: 2904921 PACT RCP-4000A-1A-D95
- Merilna tuljava: Merilna tuljava
- Razred točnosti: 0,2 (IEC 61869-10: A1)
- Vrsta pretvornika: Rogowskijeva tuljava
- Območje merjenja frekvence: 40 Hz ... 20000 Hz
- Tokovni transformator: Tokovni transformator
- Izhodni signal (pri 50 Hz): 100 mV (brez obremenitve, pri 1000 A)
- Izhodna napetost (v odprtem tokokrogu): VOUT = M * dI/dt
- Izhodna napetost (sinusoidna, odprt tokokrog): 100 mV (VOUT = 2 * π * M * f * I (M = 0,318 μH | Primer: pri 50 Hz | I = 1000 A))
- Merilna tuljava v nameščenem stanju: Merilna tuljava v nameščenem stanju
- Signalna linija: Signalna linija
- Material tuljave: Elastollan
- Stopnja zaščite merilne tuljave: IP54 (ni ocenjeno po UL)
- Temperatura okolice (delovanje) (merilna tuljava): -30 °C ... 80 °C (merilna tuljava)
- CMIM: CMIM
- Vrsta izdelka
Rogowskijeva tuljava
- Primarni tok
4000 A
- Premer vhoda kabla
95 mm
- Vrsta
PACT RCP-D95
- Vhodni tok
4000 A
- Merilna kategorija
CAT IV 600 V
- Višina
300 mm
- Dolžina
300 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowskijeva tuljava Primarni tok 4000 A Premer vhoda kabla:95 mm 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579774 Phoenix Contact PACT RCP-D95 2904890 Rogowskijeva tuljava Primarni tok 4000 A Premer vhoda kabla:95 mm 1 kos
Opis
Rogowskijeva tuljava dolžine 300 mm. Premer merilne tuljave je po namestitvi 95 mm. Rogowskijeva tuljava se uporablja za merjenje izmeničnega toka na vodilih in visokonapetostnih vodih.
