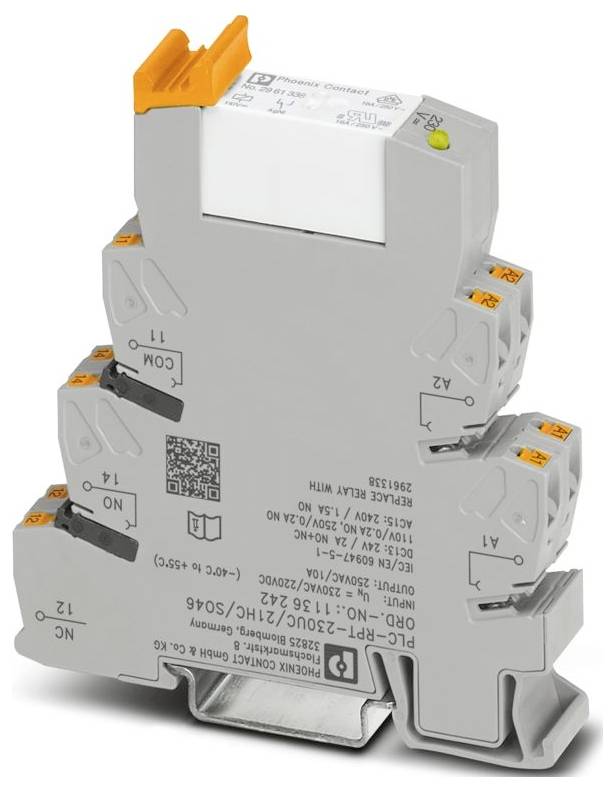

Slika je simbolična
Phoenix Contact PLC-RPT-230UC/21HC/SO46 relejni modul 1 menjalo 10 kos
Vrsta izdelka
relejni modul
Kontakt
1 menjalo
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
PLC-RPT-230UC/21HC/SO46
Priključek
Push-In vzmetni priključek
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
3 Set (i) - zaloga Nemčija
Število (velikost pakiranja 10 kos)
Skupaj (21,50 € / Kos)
214,99 €
z DDV
Na voljo samo 3 Set (i) - zaloga Nemčija
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: PLC-INTERFACE
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (končna tulka z enojno žico); 2x 0,5 mm² ... 1 mm² (končna tulka TWIN)
- Presek togega vodnika: 0,14 mm² ... 2,5 mm²
- Presek vodnika AWG: 26 ... 14
- Širina: 14 mm
- Višina: 80 mm
- Globina: 94 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... maks. 55 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Nadmorska višina: ≤ 2000 m
- Standardi/predpisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN letev
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 3
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- Navodila za uporabo: Zaščita pred dotikom mora biti nameščena (v primeru napetosti> 25 V AC/60 V DC) mora zagotoviti monter sistema. Gre za vgradni aparat brez zaščite pred neposrednim stikom.
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 2,3 W
- Način delovanja: 100 % ED
- CE: CE
- Potrdilo: TAE0000196
- Vhodno napetostno območje: 179,4 V AC ... 264,5 V AC (20 °C); 171,6 V DC... 253 V enosmernega toka (20 °C)
- Navodila za sestavljanje: se lahko združijo brez razmika
- Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
- Direktiva o nizki napetosti: Skladnost z direktivo o nizki napetosti
- Zaščitno vezje: RC omrežje; mostični usmernik
- Odobritev za ladjedelništvo: Odobritev za ladjedelništvo
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC
- Indikator stanja: LED (rumena)
- Uporaba: Filter proti motnjam
- Največji vklopni tok: 30 A (300 ms, normalno odprt kontakt)
- Izolacija: Osnovna izolacija
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 11. december 2025
- Nazivna vhodna napetost UN: 230 V AC; 220 V DC
- Tipični vhodni tok pri UN: 8,5 mA (50 Hz); 10 mA (60 Hz)
- Konfiguracija kontaktov: 1 preklopni kontakt
- Največji neprekinjeni tok: 6 A; 10 A (vrednost velja za sponke 12). Če so priključki 12 premoščeni, velja normalna vrednost.)
- UKCA: UKCA
- Podatki o ladjedelništvu: Podatki o ladjedelništvu
- Temperatura: °C
- Vlažnost: A
- Vibracije: B/C
- EMC: B
- Ohišje: Ob namestitvi na krovu mora biti zagotovljena zahtevana zaščita v skladu s pravili.
- Nazivna izolacijska napetost: 250 V AC
- Nazivna impulzna napetost: 4 kV (varna izolacija, ojačana izolacija in 6 kV med vhodnim vezjem in izhodnimi kontaktnimi tokovnimi potmi)
- Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi: Izolacijske lastnosti: Zračne in plazilne razdalje med tokokrogi
- Zračne in plazilne razdalje med tokokrogi: Zračne in plazilne razdalje med tokokrogi
- Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
- Zaščitni razred (rele): RT II (rele)
- Stopnja zaščite (mesto namestitve): IP54 (mesto namestitve)
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: približno 3 x 10⁷ preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 4 kVrms (50 Hz, 1 min., navitje/kontakt)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): polariziran
- Tipični odzivni čas: 7 ms
- Tipičen čas ponovitve: 10 ms
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgNi
- Minimalna preklopna napetost: 12 V (10 mA)
- Minimalni preklopni tok: 10 mA (12 V)
- Največja preklopna moč (ohmska obremenitev): 144 W (24 V DC); 240 W (24 V DC, vrednost velja za sponke 12). Če so sponke 12 premoščene, velja normalna vrednost.); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 1500 VA (250 V AC); 2500 W (250 V AC, vrednost velja za sponke 12. Če so priključki 12 premoščeni, velja normalna vrednost.)
- Preklopna zmogljivost: 2 A (DC13, 24 V); 0,2 A (DC13, 250 V); 6 A (AC15, 24 V); 6 A (AC15, 250 V)
- Omrežna frekvenca: 50/60 Hz
- Nazivna napetost (priložen elektromehanski rele): 110 V DC
- Tipična napetost izpada: 60 V AC
- Vrsta izdelka
relejni modul
- Vrsta
PLC-RPT-230UC/21HC/SO46
- Priključek
Push-In vzmetni priključek
- Odzivna napetost (min.)
179.4 V/AC
- Delovna napetost (maks.)
264.5 V/AC
- Čas odziva
7 ms
- Čas padanja
10 ms
- Kontakt
1 menjalo
- Material kontakta
AgNi
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
2500 W
- Moč tuljave
2.3 W
- Značilnosti
z rc elementom
IP20
- Maks. temperatura
55 °C
- Min. temperatura
-40 °C
- Globina
94 mm
- Širina
14 mm
- Višina
80 mm
- Mere
(Š x V x G) 14 x 80 x 94 mm
- Vsebina
10 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 relejni modul 1 menjalo 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3564951 Phoenix Contact PLC-RPT-230UC/21HC/SO46 relejni modul 1 menjalo 10 kos
Opis
Vmesnik PLC pred motnimi tokovi ali motnimi napetostmi na krmilni strani. Sestavljen iz osnovnega priključnega bloka z vtičnim priključkom in vtičnega miniaturnega releja z močnostnim kontaktom do 10 A, 1 preklopnim kontaktom, vhodna napetost 230 V AC
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
