Name: Phoenix Contact REL-IR2/L- 24AC/2X21 rele 24 V/AC 12 A 2 menjalo 10 kos Piece
Brand: Phoenix Contact
SKU: 2225507
Availability: SoldOut

Rele s prozorno plastično ovojnico, prikazuje notranjo vezavo in tehnične simbole. Oznake: '6A 250V/AC'.

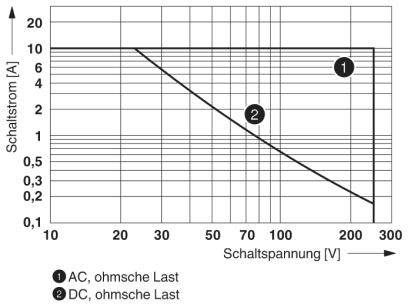

Diagram prikazuje razmerje med stikalno tokovno jakostjo [A] in stikalno napetostjo [V] za AC in DC obremenitve. Točki 1 in 2 označujeta specifične vrednosti.

Diagram prikazuje povezavo med redukcijskim faktorjem in cosinus φ. Faktor se zmanjšuje, ko se cosinus φ poveča z 0,2 do 1.

Shematski načrt releja s priključki A1, A2, 11, 12, 14, 41, 42, 44. Prikazani so električni toki in stikalni kontakti.

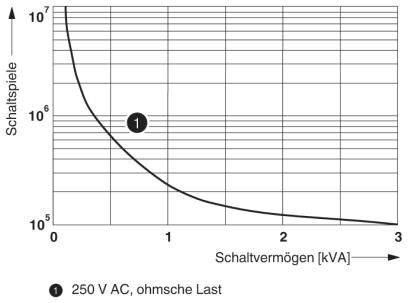

Diagram prikazuje razmerje med preklopnimi igrami in preklopno zmogljivostjo v kVA pri 250 V AC ohmske obremenitve.

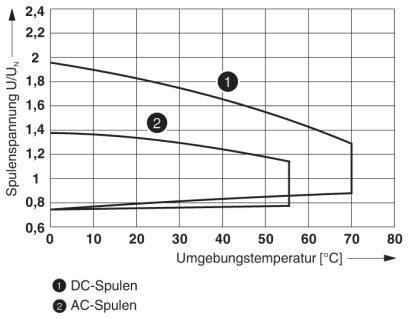

'Diagram prikazuje napetost tuljave glede na okoliško temperaturo. Dve krivulji: 1) enosmerne tuljave in 2) izmenične tuljave z padajočim trendom.'

1/6

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

24 V/AC

Kontakt

2 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Ni na voljo

Skupaj (85,99 € / Kos)

85,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 66 mA
Najmanjša stikalna napetost: 5 V (pri 24 mA)
Najmanjši stikalni tok: 5 mA (pri 24 V)
Najvišji vhodni tok: 30 A (20 ms. kontakt)
Največja zmogljivost loma (ohmična obremenitev):
288 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Najmanjša stikalna moč: 0,12 W
Nazivna impulzna napetost: 4 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 3 (nazivna napetost 230 V)
Prenapetostna kategorija: III

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-IR2/L- 24AC/2X21

Nazivna napetost tuljave: 24 V/AC

Kontakt: 2 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V DC/AC

Preklopni tok maks.: 12 A

Maks. preklopna moč: 288 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 5 ms

Mehanska življenjska doba: 2x 10⁷operacije

Značilnosti: s testno tipko

Min. temperatura: -40 °C

Maks. temperatura: +55 °C

Širina: 21.2 mm

Višina: 27.5 mm

Globina: 35.6 mm

Mere: (Š x V x G) 21.2 x 27.5 x 35.6 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: da

Različice(Vse cene so z DDV)

Kontakt

Nazivna napetost tuljave

Preklopna napetost (maks.)

Preklopni tok maks.

Priključek

Vrsta embalaže

Phoenix Contact REL-IR2/L- 24AC/2X21 rele 24 V/AC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225507

Ni na voljo

Conrad Electronic

Priporočeni izdelki

2 menjalo

24 V/AC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

85,99 €^*

Phoenix Contact REL-IR2/L-120AC/2X21 rele 120 V/AC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225508

Dostava pon.,16.11.

110 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

120 V/AC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/L-230AC/2X21 rele 230 V/AC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225509

Dostava pon.,16.11.

48 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

230 V/AC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 rele 60 V/DC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225503

Dostava pon.,16.11.

1 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

60 V/DC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 rele 125 V/DC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225505

Dostava pon.,16.11.

146 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

125 V/DC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

89,99 €^*

Phoenix Contact REL-IR4/L-120AC/4X21 rele 120 V/AC 6 A 4 menjalo 10 kos Piece

Št. izdelka:2225524

Dostava pon.,1.3.2027

Conrad Electronic

4 menjalo

120 V/AC

250 V DC/AC

6 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 rele 12 V/DC 6 A 4 menjalo 10 kos Piece

Št. izdelka:2225517

Dostava pet.,19.3.2027

Conrad Electronic

4 menjalo

12 V/DC

250 V DC/AC

6 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU rele 12 V/DC 50 mA 4 menjalo 10 kos Piece

Št. izdelka:2225510

Dostava pon.,16.11.

9 Set (i) - zaloga NemčijaConrad Electronic

4 menjalo

12 V/DC

30 V/AC

50 mA

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU rele 48 V/DC 50 mA 4 menjalo 10 kos Piece

Št. izdelka:2225512

Dostava pon.,15.2.2027

Conrad Electronic

4 menjalo

48 V/DC

30 V/AC

50 mA

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 rele 60 V/DC 6 A 4 menjalo 10 kos

Št. izdelka:2225519

Dostava pon.,16.11.

15 Set (i) - zaloga NemčijaConrad Electronic

4 menjalo

60 V/DC

250 V DC/AC

6 A

vtični priključek

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21 rele 24 V/AC 12 A 2 menjalo 10 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225507 Phoenix Contact REL-IR2/L- 24AC/2X21 rele 24 V/AC 12 A 2 menjalo 10 kos Piece

Opis

Vtični industrijski releji z napajalnimi kontakti, 2 preklopna kontakta, preskusna tipka, indikator stanja, mehanski indikator položaja stikala, vhodna napetost: 24 V AC

Besedilo je strojno prevedeno.
