Name: Phoenix Contact REL-IR4/LDP- 48DC/4X21AU rele 48 V/DC 50 mA 4 menjalo 10 kos Piece
Brand: Phoenix Contact
SKU: 2225512
Availability: BackOrder

Prosojno releji z več tehničnimi certifikati je natisnjen, prikazuje priključke in električno shemo na vrhu.

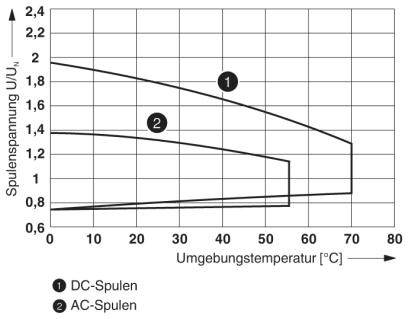

Diagram prikazuje odvisnost napetosti tuljave od temperature okolja. Prikazane so krivulje za enosmerne tuljave (1) in izmenične tuljave (2).

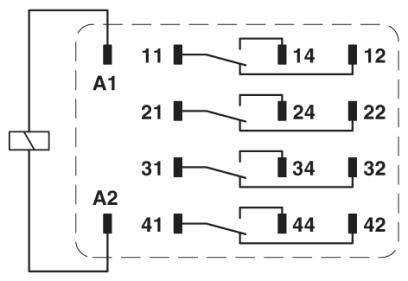

Električna shema stikala s štirimi kontakti, oštevilčenimi kot 11-14, 21-24, 31-34 in 41-44. Prikazani so priključki A1 in A2.

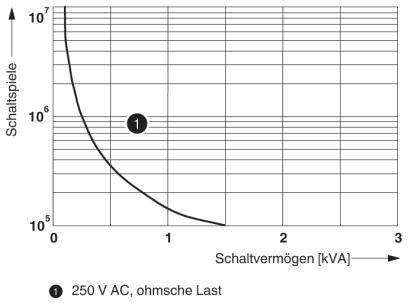

Diagram krivulje, ki prikazuje preklopne karakteristike glede na preklopno zmogljivost (kVA). Glavna vrednost: '250 V AC, ohmska obremenitev'.

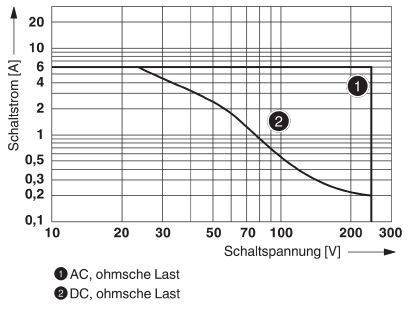

Diagram prikazuje preklopni tok v odvisnosti od preklopne napetosti. Krivulje prikazujejo AC- in DC-omsko obremenitev. Napetost 0-300 V, tok 0-12 A.

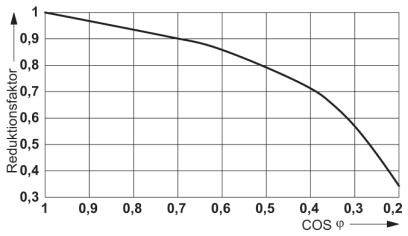

Diagram prikazuje krivuljo redukcijskega faktorja glede na COS φ. Vrednost pade z 1 na 0,3, ko COS φ upade z 1 na 0,2.

1/6

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

48 V/DC

Kontakt

4 menjalo

Preklopna napetost (maks.)

30 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,15.2.2027

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (114,99 € / Kos)

114,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU rele 48 V/DC 50 mA 4 menjalo 10 kos Piece

Dodatne informacije

Tehnične specifikacije

Stopnja zaščite: RT I
Tipični vhodni tok pri UN: 22 mA
Najmanjša stikalna napetost: 2 V (pri 24 mA)
Najmanjši stikalni tok: 2 mA (24 V DC)
Največji vhodni tok: 50 mA
Največja zmogljivost loma (ohmična obremenitev):
1,2 W (pri 24 V DC)
108 W (pri 60 V DC)
52 W (pri 110 V DC)
48 W (pri 220 V DC)
Najmanjša stikalna moč: 48 mW
Nazivna impulzna napetost: 2,5 kV
Izolacija: osnovna izolacija
Stopnja onesnaženosti: 2
Kategorija prenapetosti: II

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-IR4/LDP- 48DC/4X21AU

Nazivna napetost tuljave: 48 V/DC

Kontakt: 4 menjalo

Material kontakta: AgNi + trdna pozlata

Preklopna napetost (maks.): 30 V/AC

Preklopni tok maks.: 50 mA

Maks. preklopna moč: 108 W

Priključek: vtični priključek

Izolacijska napetost: 250 V/AC

Čas odziva: 13 ms

Čas padanja: 14 ms

Mehanska življenjska doba: 2x 10⁷operacije

Značilnosti: s testno tipko

Min. temperatura: -40 °C

Maks. temperatura: +70 °C

Širina: 21.2 mm

Višina: 27.5 mm

Globina: 35.6 mm

Mere: (Š x V x G) 21.2 x 27.5 x 35.6 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Kontakt

Nazivna napetost tuljave

Preklopna napetost (maks.)

Preklopni tok maks.

Priključek

Vrsta embalaže

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU rele 48 V/DC 50 mA 4 menjalo 10 kos Piece

Št. izdelka:2225512

Dostava pon.,15.2.2027

Conrad Electronic

Priporočeni izdelki

4 menjalo

48 V/DC

30 V/AC

50 mA

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Phoenix Contact REL-IR2/L-120AC/2X21 rele 120 V/AC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225508

Dostava pon.,16.11.

110 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

120 V/AC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/L-230AC/2X21 rele 230 V/AC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225509

Dostava pon.,16.11.

48 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

230 V/AC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 rele 60 V/DC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225503

Dostava pon.,16.11.

1 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

60 V/DC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 rele 125 V/DC 12 A 2 menjalo 10 kos Piece

Št. izdelka:2225505

Dostava pon.,16.11.

146 Set (i) - zaloga NemčijaConrad Electronic

2 menjalo

125 V/DC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

89,99 €^*

Phoenix Contact REL-IR4/L-120AC/4X21 rele 120 V/AC 6 A 4 menjalo 10 kos Piece

Št. izdelka:2225524

Dostava pon.,1.3.2027

Conrad Electronic

4 menjalo

120 V/AC

250 V DC/AC

6 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 rele 12 V/DC 6 A 4 menjalo 10 kos Piece

Št. izdelka:2225517

Dostava pet.,19.3.2027

Conrad Electronic

4 menjalo

12 V/DC

250 V DC/AC

6 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU rele 12 V/DC 50 mA 4 menjalo 10 kos Piece

Št. izdelka:2225510

Dostava pon.,16.11.

9 Set (i) - zaloga NemčijaConrad Electronic

4 menjalo

12 V/DC

30 V/AC

50 mA

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 rele 60 V/DC 6 A 4 menjalo 10 kos

Št. izdelka:2225519

Dostava pon.,16.11.

15 Set (i) - zaloga NemčijaConrad Electronic

4 menjalo

60 V/DC

250 V DC/AC

6 A

vtični priključek

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

87,99 €^*

Phoenix Contact REL-IR2/24DC/2X21 rele 24 V/DC 12 A 2 menjalo 1 kos Piece

Št. izdelka:2225680

Ni na voljo

Conrad Electronic

2 menjalo

24 V/DC

250 V DC/AC

12 A

vtični priključek

Piece

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

8,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU rele 48 V/DC 50 mA 4 menjalo 10 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU rele 48 V/DC 50 mA 4 menjalo 10 kos Piece

Opis

Vtični industrijski releji s priključki za napajanje in dodatnimi oblogami iz trdega zlata, 4 preklopni kontakti, testni gumb, LED dioda, dioda brez koles, mehanski indikator položaja stikala, polarnost A1 +, A2-, napetost tuljave: 48 V DC

Besedilo je strojno prevedeno.
