Phoenix Contact REL-MR- 12DC/21AU rele 12 V/DC 50 mA 1 menjalo 10 kos Piece

Bela relejna naprava Phoenix Contact s tehničnimi podatki in simboli na površini.

Slika je simbolična

Električna shema z simbolom tuljavice na levi strani in dvema kontaktoma na desni, ki sta povezana in ju je mogoče odpreti ali zapreti s stikalom.

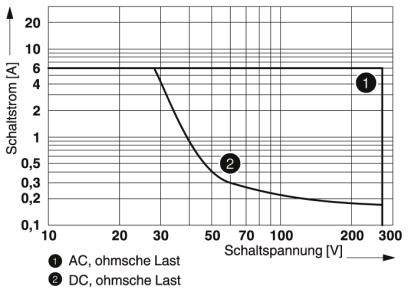

Diagram prikazuje potek stikalnega toka in napetosti. Osi: stikalni tok v amperih (A), napetost v voltih (V). Krivulja: izmenični in enosmerni tok.

Stikalni simbol za rele z dvema priključkoma tuljave (A1, A2) in tremi stikalnimi kontakti (12, 11, 14), označen s simboli.

Tehnična risba pravokotne elektronske komponente z merami: širina 28 mm, višina 15 mm, globina 5 mm. Dolžina pina 3,5 mm.

Tehnični načrt pravokotne mreže z merami: visoka 1,2 enote, široka 1 enoto, 1,3 enote in 1,9 enote.

1/6

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

rele

Nazivna napetost tuljave

12 V/DC

Kontakt

1 menjalo

Preklopna napetost (maks.)

30 V/AC

Podatkovni list izdelka (PDF)

Dostava čet, 24.9.

135 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (8,60 € / Kos)

85,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: RT III
Tipični vhodni tok pri UN: 14 mA
Najmanjša stikalna napetost: 100 mV (pri 10 mA)
Najmanjši vklopni tok: 1 mA (pri 24 V)
Največji vhodni tok: 50 mA
Največja zmogljivost loma (ohmična obremenitev):
1,2 W (pri 24 V DC)
18 W (pri 60 V DC)
23 W (pri 110 V DC)
40 W (pri 220 V DC)
Stopnja onesnaženosti: 3
Prenapetostna kategorija: III

Vrsta embalaže: Piece

Vrsta izdelka: rele

Vrsta: REL-MR- 12DC/21AU

Nazivna napetost tuljave: 12 V/DC

Kontakt: 1 menjalo

Material kontakta: AgSnO + trdna pozlata

Preklopna napetost (maks.): 30 V/AC

Preklopni tok maks.: 50 mA

Maks. preklopna moč: 40 W

Priključek: spajkalni

Čas odziva: 5 ms

Čas padanja: 2.5 ms

Mehanska življenjska doba: 2x 10⁷operacije

Značilnosti: zatesnjen pred pranjem (rt iii)

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Širina: 5 mm

Višina: 28 mm

Globina: 15 mm

Mere: (Š x V x G) 5 x 28 x 15 mm

Vsebina: 10 kos

Skladnost z RoHS: Ja

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225815 Phoenix Contact REL-MR- 12DC/21AU rele 12 V/DC 50 mA 1 menjalo 10 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225815 Phoenix Contact REL-MR- 12DC/21AU rele 12 V/DC 50 mA 1 menjalo 10 kos Piece

Opis

Stiki za napajanje do 6 A.

Besedilo je strojno prevedeno.
