Phoenix Contact REL-MR-24DC/21HC/EX rele 24 V/DC 16 A 1 menjalo 10 kos Piece

Oranžna, pravokotna elektronska komponenta z več kovinskimi priključki na spodnji strani. Videti je, da gre za rele.
Tehnična risba pravokotne mreže z enakomerno razporejenimi razmiki. Krogi označujejo določene položaje; mere so navedene.

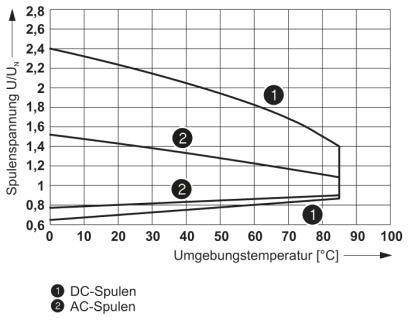

Diagram prikazuje napetost (U/UN) glede na temperaturo okolja (°C) za DC- in AC-tuljave. Napetost pada z naraščajočo temperaturo.

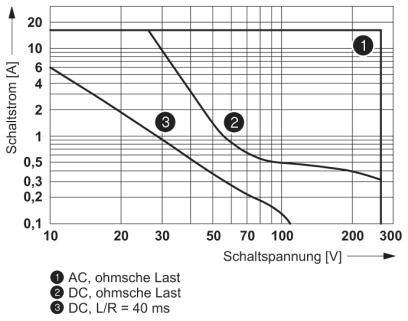

Diagram s tremi krivuljami: AC, DC, DC z L/R = 40 ms. X-os: Stikalna napetost (V) 0-300, Y-os: Stikalni tok (A) 0-4. Prikazuje odnos med tokom in napetostjo.
Shematski načrt releja s sponkami A1 in A2 za tuljavo ter preklopnimi kontakti 12, 11 in 14, ki upravljajo električni tokokrog.
Tehnična risba pravokotne elektronske komponente z dimenzijami: 29 mm dolga, 15,7 mm visoka, 12,7 mm široka, 3,6 mm razmik spodnjih pinov.
Diagram prikazuje krivuljo redukcijskega faktorja glede na cos φ. Redukcijski faktor pade z 1 pri cos φ 1 na 0,3 pri cos φ 0,2.

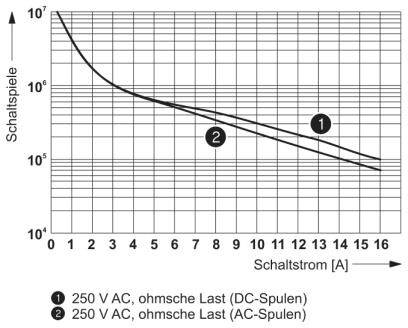

Diagram prikazuje preklopne igre glede na preklopni tok. Dve krivulji označujeta tipa obremenitve: '250 V AC, ohmska obremenitev (DC tuljave)' in '250 V AC, ohmska obremenitev (AC tuljave)'.
1/8
Slika je simbolična
Vrsta embalaže
Piece
Vrsta izdelka
rele
Nazivna napetost tuljave
24 V/DC
Kontakt
1 menjalo
Preklopna napetost (maks.)
250 V DC/AC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava pet.,20.11.
Število (velikost pakiranja 10 kos)
Skupaj (9,60 € / Kos)
95,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Stopnja zaščite: RT III
  • Tipični vhodni tok pri UN: 17 mA
  • Najmanjša stikalna napetost: 12 V (pri 10 mA)
  • Najmanjši vklopni tok: 10 mA (pri 12 V)
  • Največji vhodni tok: 50 A (20 ms)
  • Največja zmogljivost loma (ohmična obremenitev):
  • 384 W (pri 24 V DC)
  • 48 W (pri 60 V DC)
  • 50 W (pri 110 V DC)
  • 80 W (pri 220 V DC)
  • Stopnja onesnaženosti: 3
  • Prenapetostna kategorija: III
Vrsta embalaže

Piece

Vrsta izdelka

rele

Vrsta

REL-MR-24DC/21HC/EX

Nazivna napetost tuljave

24 V/DC

Kontakt

1 menjalo

Material kontakta

AgNi

Preklopna napetost (maks.)

250 V DC/AC

Preklopni tok maks.

16 A

Maks. preklopna moč

384 W

Priključek

spajkalni

Čas odziva

7 ms

Čas padanja

3 ms

Mehanska življenjska doba

3x 107operacije

Značilnosti

zatesnjen pred pranjem (rt iii)

Min. temperatura

-40 °C

Maks. temperatura

+85 °C

Širina

12.7 mm

Višina

29 mm

Globina

15.7 mm

Mere

(Š x V x G) 12.7 x 29 x 15.7 mm

Vsebina

10 kos

Skladnost z RoHS

Ja

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2225755 Phoenix Contact REL-MR-24DC/21HC/EX rele 24 V/DC 16 A 1 menjalo 10 kos Piece

Tehnični podatki 2225755 Phoenix Contact REL-MR-24DC/21HC/EX rele 24 V/DC 16 A 1 menjalo 10 kos Piece

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2225755 Phoenix Contact REL-MR-24DC/21HC/EX rele 24 V/DC 16 A 1 menjalo 10 kos Piece

Opis

RT III-tesen (za pranje).

Besedilo je strojno prevedeno.
