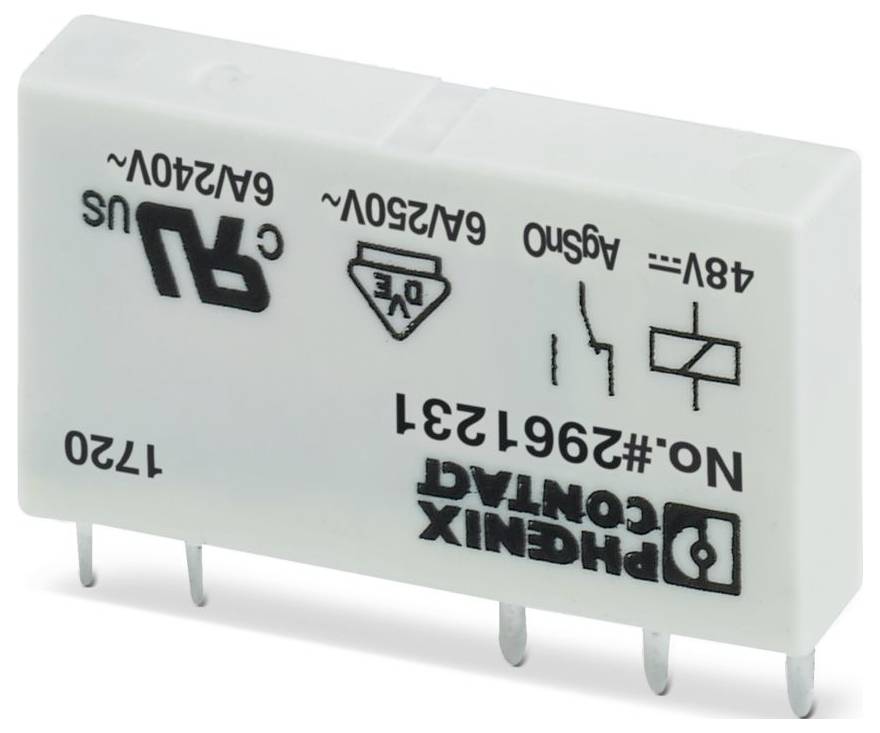

Slika je simbolična
Phoenix Contact REL-MR- 48DC/21 miniaturni rele Nazivna napetost: 48 V/DC 1 menjalo 10 kos
Vrsta izdelka
miniaturni rele
Kontakt
1 menjalo
Nazivna napetost
48 V/DC
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
REL-MR- 48DC/21
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Skupaj (119,99 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta povezave: Vtična/spajkalna povezava
- Širina: 5 mm
- Višina: 28 mm
- Globina: 15 mm
- Barva: bela (RAL 9010)
- Okoljski pogoji: Okoljski pogoji
- Razred zaščite: RT III
- Temperatura okolice (delovanje): -40 °C ... do 85 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/Predpisi: IEC 60664; EN 50178; EN 61810-1
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 3
- Položaj namestitve: poljuben
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 0,22 W
- Način delovanja: 100 % ED
- Vhodno napetostno območje: 28,8 V DC ... 132 V DC
- Navodila za sestavljanje: se lahko združijo brez razmika
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC
- Največji vklopni tok: 10 A (4 s)
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 05.09.2025
- Nazivna vhodna napetost UN: 48 V DC
- Tipični vhodni tok pri UN: 4,5 mA
- Konfiguracija kontaktov: 1 preklopni kontakt
- Največji neprekinjeni tok: 6 A
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: 2 x 10⁷ preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 4 kV AC (50 Hz, 1 min., navitje/kontakt)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): nepolariziran
- Tipični odzivni čas: 5 ms
- Tipičen čas ponovitve: 2,5 ms
- Upornost tuljave: 10618 Ω ±10 % (pri 20 °C)
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgSnO
- Minimalna preklopna napetost: 5 V (pri 100 mA)
- Minimalni preklopni tok: 10 mA (pri 12 V)
- Največja preklopna moč (uporna obremenitev): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Vrsta izdelka
miniaturni rele
- Vrsta
REL-MR- 48DC/21
- Priključek
vtični
spajkalni
- Čas odziva
5 ms
- Čas padanja
2.5 ms
- Kontakt
1 menjalo
- Material kontakta
AgSnO
- Nazivna napetost
48 V/DC
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
1500 VA
- Moč tuljave
0.22 W
- Značilnosti
zatesnjen pred pranjem (rt iii)
RT III
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Dolžina
15 mm
- Širina
5 mm
- Višina
28 mm
- Mere
(D x Š x V) 15 x 5 x 28 mm
- Vsebina
10 kos
- Globina
15 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3580397 Phoenix Contact REL-MR- 48DC/21 miniaturni rele Nazivna napetost: 48 V/DC 1 menjalo 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3580397 Phoenix Contact REL-MR- 48DC/21 miniaturni rele Nazivna napetost: 48 V/DC 1 menjalo 10 kos
Opis
Vtični miniaturni releji, z močnostnim kontaktom, 1 preklopni kontakt, vhodna napetost 48 V DC
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
