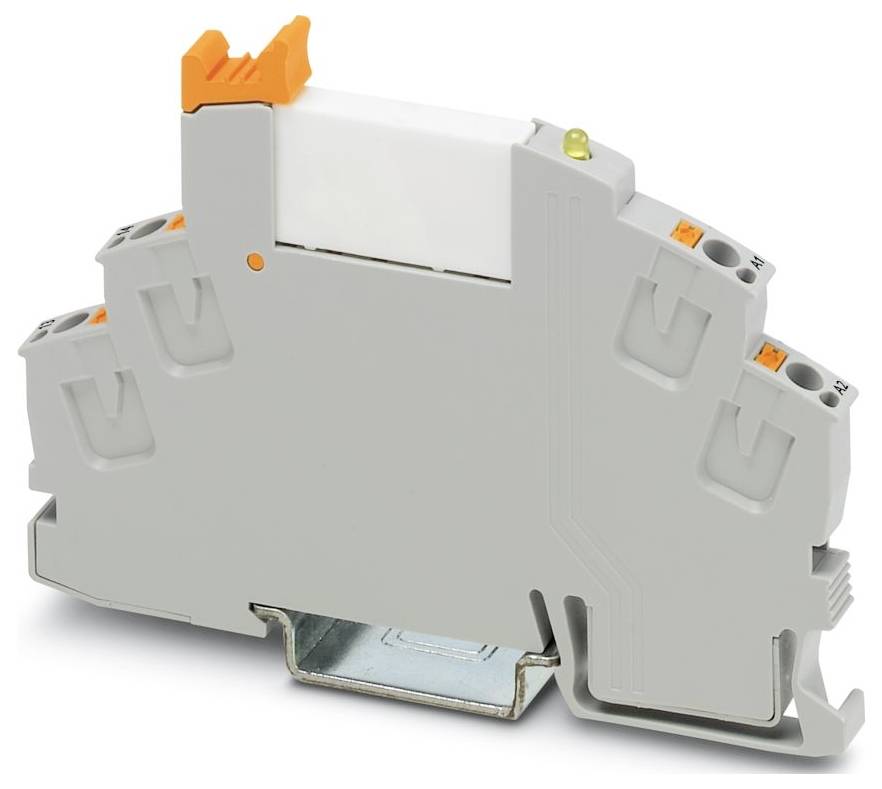

Slika je simbolična
Phoenix Contact RIF-0-RPT-12DC/ 1AU relejni modul 1 zapiralo Piece 10 kos
Vrsta embalaže
Piece
Vrsta izdelka
relejni modul
Kontakt
1 zapiralo
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
RIF-0-RPT-12DC/ 1AU
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
47 Set (i) - zaloga Nemčija
Število (velikost pakiranja 10 kos)
Skupaj (9,60 € / Kos)
95,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: RIFLINE complete
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (vtičnica s plastičnim tulcem)
- Presek togega vodnika: 0,14 mm² ... 1,5 mm²
- Presek vodnika AWG: 24 ... 16
- širina 6,2 mm
- Višina: 93 mm
- Globina: 66 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: IEC 60947-5-1
- Opomba: Naslednje vrednosti veljajo, če je zlata plast poškodovana.
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 0,19 W
- Način delovanja: 100 % ED
- Vhodno napetostno območje: 9,6 V DC ... 18 V enosmernega toka (20 °C)
- Dimenzije artikla: Dimenzije artikla
- Navodila za sestavljanje: se lahko združijo brez razmika
- Zaščitno vezje: dioda za prosti tek
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC
- Uporaba: Univerzalna
- Največji vhodni tok: 50 mA
- Izolacija: varna ločitev
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 20. januar 2026
- Nazivna vhodna napetost UN: 12 V DC
- Območje vhodne napetosti glede na UN: glej diagram
- Tipični vhodni tok pri UN: 16 mA
- Indikator delovne napetosti: rumena LED
- Konfiguracija kontaktov: 1 normalno odprt kontakt
- Največji neprekinjeni tok: 6 A
- Razred vnetljivosti po UL 94 (ohišje): V2 (ohišje)
- Nazivna izolacijska napetost: 250 V AC
- Nazivna impulzna napetost: 6 kV
- Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
- Zaščitni razred (rele): RT III (rele)
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: približno 2 x 10⁷ preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 4 kVrms (50 Hz, 1 min., navitje/kontakt)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): polariziran
- Tipični odzivni čas: 5 ms
- Tipičen čas ponovitve: 8 ms
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgSnO
- Minimalna preklopna napetost: 5 V (pri 100 mA)
- Minimalni preklopni tok: 10 mA (pri 12 V)
- Največja preklopna moč (uporna obremenitev): 140 W (pri 24 V DC); 20 W (pri 48 V DC); 18 W (pri 60 V DC); 23 W (pri 110 V DC); 40 W (pri 220 V DC); 1500 VA (pri 250 V AC)
- Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,1 A (pri 220 V, DC13); 3 A (pri 24 V, AC15); 3 A (pri 120 V, AC15); 3 A (pri 230 V, AC15)
- Električna življenjska doba: glej diagram
- Preklop: ko je zlata plast uničena: Preklop: ko je zlata plast uničena
- Napetost tuljave: 12 V DC
- Kategorija uporabe CB shema (IEC 60947-5-1): AC15, 3 A/250 V (normalno odprt); AC15, 1 A/250 V (normalno zaprt); DC13, 1,5 A/24 V (normalno odprt); DC13, 0,2 A/110 V (normalno odprt); DC13, 0,1 A/220 V (normalno odprt)
- Vrsta embalaže
Piece
- Vrsta izdelka
relejni modul
- Vrsta
RIF-0-RPT-12DC/ 1AU
- Priključek
Push-In vzmetni priključek
- Odzivna napetost (min.)
9.6 V/DC
- Delovna napetost (maks.)
18 V/DC
- Čas odziva
5 ms
- Čas padanja
8 ms
- Kontakt
1 zapiralo
- Material kontakta
AgSnO + trdna pozlata
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
1500 VA
- Značilnosti
z inverzno diodo
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Globina
66 mm
- Širina
6.2 mm
- Višina
93 mm
- Mere
(Š x V x G) 6.2 x 93 x 66 mm
- Vsebina
10 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579689 Phoenix Contact RIF-0-RPT-12DC/ 1AU relejni modul 1 zapiralo Piece 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579689 Phoenix Contact RIF-0-RPT-12DC/ 1AU relejni modul 1 zapiralo Piece 10 kos
Opis
Predhodno sestavljen relejni modul z vtičnim priključkom, sestavljen iz: relejnega podnožja z izmetalom in večplastnega zlatega kontaktnega releja. Konfiguracija kontaktov: 1 normalno zaprt kontakt. Vhodna napetost: 12 V enosmernega toka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
