Phoenix Contact RIF-1-RPT-LV-230AC/1X21 relejni modul 1 menjalo Piece 10 kos

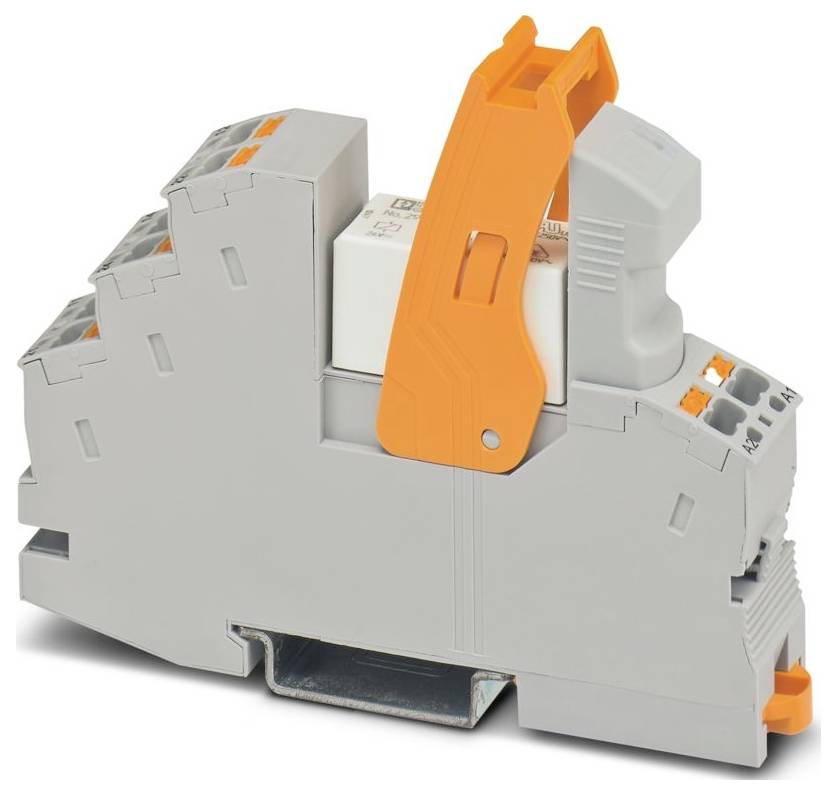

Siva električna spojka z oranžno ročico, oblikovana za varno povezovanje žic v industrijskih in avtomatizacijskih sistemih.

Slika je simbolična

Vrsta embalaže

Piece

Vrsta izdelka

relejni modul

Kontakt

1 menjalo

Preklopna napetost (maks.)

250 V DC/AC

Vrsta

RIF-1-RPT-LV-230AC/1X21

Podatkovni list izdelka (PDF)

Dostava čet, 1.10.

124 Set (i) - zaloga Nemčija

Kos (Set (i) - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število (velikost pakiranja 10 kos)

Set (i) - zaloga Nemčija

Skupaj (12,50 € / Kos)

124,99 €

z DDV

Samo 11,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Družina izdelkov: RIFLINE complete
Vrsta povezave: Vtični priključek
Presek fleksibilnega vodnika: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (vtičnica s plastičnim tulcem); 0,14 mm² ... 1 mm² (vtičnica s plastičnim tulcem, dva vodnika na dvojnem priključku)
Presek togega vodnika: 0,14 mm² ... 1,5 mm²
Presek vodnika AWG: 26 ... 16 (togo); 26 ... 16 (fleksibilno)
Širina: 16 mm
Višina: 96 mm
Globina: 75 mm
Barva: siva (RAL 7042)
Okoljski pogoji: Okoljski pogoji
Temperatura okolice (delovanje): -40 °C ... do 50 ℃
Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
Standardi/predpisi: IEC 60947-5-1
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: III
Stopnja onesnaženosti: 2
Dolžina odstranjevanja izolacije: 8 mm
Položaj namestitve: poljuben
Navodila za uporabo: Mostiček FBS 2-6... za vhodno stran (A2) in mostiček FBS-2-8... za izhodno stran (11/21)
Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
Največja izguba moči pri nominalnih pogojih: 1,38 W
Premer 3,2 mm
Način delovanja: 100 % ED
Vhodna napetost: 184 V AC ... 264,5 V AC (20 °C)
Dimenzije artikla: Dimenzije artikla
Navodila za sestavljanje: se lahko združijo brez razmika
Zaščitno vezje: Varistor
Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
Največja preklopna napetost: 250 V AC/DC
Uporaba: Univerzalna
Vrtina: Vrtina
Največji vklopni tok: 25 A (20 ms, normalno odprt kontakt)
Izolacija: Varna ločitev med vhodom in izhodom; osnovna izolacija med preklopnima stikaloma.
Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
Datum zadnje posodobitve podatkov: 20. januar 2026
Nazivna vhodna napetost UN: 230 V AC
Območje vhodne napetosti glede na UN: glej diagram
Tipični vhodni tok pri UN: 6 mA
Indikator delovne napetosti: rumena LED
Konfiguracija kontaktov: 1 preklopni kontakt
Največji neprekinjeni tok: 10 A (glej diagram)
Razred vnetljivosti po UL 94 (ohišje): V2 (ohišje)
Nazivna izolacijska napetost: 250 V AC
Nazivna impulzna napetost: 6 kV (vhod/izhod); 4 kV (med preklopnimi kontakti)
Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
Zaščitni razred (rele): RT III (rele)
Preklapljanje: Preklapljanje
Mehanska življenjska doba: približno 107 preklopnih ciklov
Preskusna napetost (navitje/kontakt): 4 kVrms (50 Hz, 1 min., navitje/kontakt)
Stran patogena: Stran patogena
Preklopno vedenje pogona: monostabilno
Pogon (polarnost): polariziran
Tipični odzivni čas: 3 ms ... 12 ms
Vrsta preklopnega kontakta: Enojni kontakt
Kontaktni material: AgNi
Minimalna preklopna napetost: 12 V (10 mA)
Minimalni preklopni tok: 10 mA (12 V)
Največja izklopna moč (uporna obremenitev): 240 W (24 V DC); 58 W (48 V DC); 48 W (60 V DC); 50 W (110 V DC); 80 W (220 V DC); 2500 VA (250 V AC)
Električna življenjska doba: glej diagram
Omrežna frekvenca: 50/60 Hz
Tipični čas ponovitve: 3 ms ... 20 ms
Napetost tuljave: 230 V AC
Kategorija uporabnosti CB shema (IEC 60947-5-1): AC15, 1,5 A/240 V (normalno odprt); AC15, 3 A/250 V (normalno zaprt); DC13, 2 A/24 V (normalno odprt); DC13, 0,2 A/250 V (normalno zaprt)

Vrsta embalaže: Piece

Vrsta izdelka: relejni modul

Vrsta: RIF-1-RPT-LV-230AC/1X21

Priključek: Push-In vzmetni priključek

Odzivna napetost (min.): 184 V/AC

Delovna napetost (maks.): 264.5 V/AC

Kontakt: 1 menjalo

Material kontakta: AgNi

Preklopna napetost (maks.): 250 V DC/AC

Maks. preklopna moč: 2500 VA

Značilnosti: z držalnim ročajem

: IP20

Maks. temperatura: 85 °C

Min. temperatura: -40 °C

Globina: 75 mm

Širina: 16 mm

Višina: 96 mm

Mere: (Š x V x G) 16 x 96 x 75 mm

Vsebina: 10 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579680 Phoenix Contact RIF-1-RPT-LV-230AC/1X21 relejni modul 1 menjalo Piece 10 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579680 Phoenix Contact RIF-1-RPT-LV-230AC/1X21 relejni modul 1 menjalo Piece 10 kos

Opis

Predhodno sestavljen relejni modul z vtičnim priključkom, sestavljen iz: relejne vtičnice, releja z močnostnim kontaktom, vtičnega modula za prikaz/odpravljanje motenj in montažnega nosilca. Konfiguracija kontaktov: 1 preklopni kontakt. Vhodna napetost: 230 V AC
