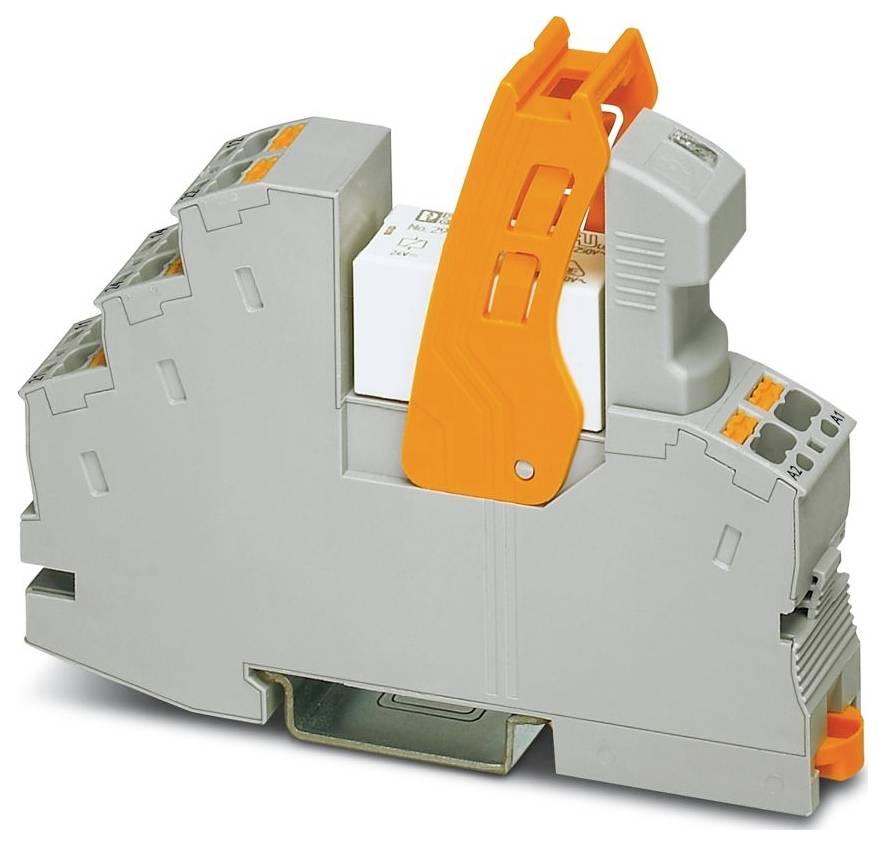

Phoenix Contact RIF-1-RPT-LV-230AC/2X21AU relejni modul 2 menjalo Piece 10 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta embalaže
Piece
Vrsta izdelka
relejni modul
Kontakt
2 menjalo
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
RIF-1-RPT-LV-230AC/2X21AU
Podatkovni list izdelka (PDF)
24 Set (i) - zaloga Nemčija
Kos (Set (i) - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
134,99 €
3
3% = 3,74 €
131,25 €
5
4% = 5,24 €
129,75 €
10
5% = 6,24 €
128,75 €
25
5% = 7,36 €
127,63 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število (velikost pakiranja 10 kos)
Skupaj (13,50 € / Kos)
134,99 €
z DDV
Tehnične specifikacije
- Družina izdelkov: RIFLINE complete
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (vtičnica s plastičnim tulcem); 0,14 mm² ... 1 mm² (vtičnica s plastičnim tulcem, dva vodnika na dvojnem priključku)
- Presek togega vodnika: 0,14 mm² ... 1,5 mm²
- Presek vodnika AWG: 26 ... 16 (togo); 26 ... 16 (fleksibilno)
- Širina: 16 mm
- Višina: 96 mm
- Globina: 75 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... do 50 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: IEC 60947-5-1
- Opomba: Naslednje vrednosti veljajo, če je zlata plast poškodovana.
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben
- Navodila za uporabo: Mostiček FBS 2-6... za vhodno stran (A2) in mostiček FBS-2-8... za izhodno stran (11/21)
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 1,4 W
- Premer 3,2 mm
- Način delovanja: 100 % ED
- Vhodna napetost: 184 V AC ... 264,5 V AC (20 °C)
- Dimenzije artikla: Dimenzije artikla
- Navodila za sestavljanje: se lahko združijo brez razmika
- Zaščitno vezje: Varistor
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC
- Uporaba: Univerzalna
- Vrtina: Vrtina
- Največji vklopni tok: 12 A (20 ms, normalno odprt kontakt)
- Izolacija: Varna ločitev med vhodom in izhodom; osnovna izolacija med preklopnima stikaloma.
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 20. januar 2026
- Nazivna vhodna napetost UN: 230 V AC
- Območje vhodne napetosti glede na UN: glej diagram
- Tipični vhodni tok pri UN: 6 mA
- Indikator delovne napetosti: rumena LED
- Konfiguracija kontaktov: 2 preklopna kontakta
- Največji neprekinjeni tok: 50 mA
- Razred vnetljivosti po UL 94 (ohišje): V2 (ohišje)
- Nazivna impulzna napetost: 6 kV (vhod/izhod); 4 kV (med preklopnimi kontakti)
- Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
- Zaščitni razred (rele): RT III (rele)
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: približno 107 preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 2,5 kVrms (50 Hz, 1 min., navitje/kontakt)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): polariziran
- Tipični odzivni čas: 3 ms ... 12 ms
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgNi
- Minimalna preklopna napetost: 5 V (pri 10 mA)
- Minimalni preklopni tok: 10 mA (pri 5 V)
- Največja preklopna moč (uporna obremenitev): 192 W (pri 24 V DC); 96 W (pri 48 V DC); 60 W (pri 60 V DC); 44 W (pri 110 V DC); 57 W (pri 220 V DC); 2000 VA (pri 250 V AC)
- Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,2 A (pri 110 V, DC13); 0,2 A (pri 250 V, DC13); 2 A (pri 24 V, AC15); 2 A (pri 120 V, AC15); 2 A (pri 250 V, AC15)
- Električna življenjska doba: glej diagram
- Omrežna frekvenca: 50/60 Hz
- Tipični čas ponovitve: 3 ms ... 20 ms
- Preklop: ko je zlata plast uničena: Preklop: ko je zlata plast uničena
- Preskusna napetost (preklop/preklop): 2,5 kVrms (50 Hz, 1 min., preklop/preklop)
- Napetost tuljave: 230 V AC
- Kategorija uporabe CB shema (IEC 60947-5-1): AC15, 1,5 A/240 V (normalno odprt); AC15, 2 A/250 V (normalno zaprt); DC13, 2 A/24 V (normalno odprt); DC13, 0,2 A/250 V (normalno zaprt)
- Vrsta embalaže
Piece
- Vrsta izdelka
relejni modul
- Vrsta
RIF-1-RPT-LV-230AC/2X21AU
- Priključek
Push-In vzmetni priključek
- Odzivna napetost (min.)
184 V/AC
- Delovna napetost (maks.)
264.5 V/AC
- Kontakt
2 menjalo
- Material kontakta
AgNi trdno pozlačen
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
2000 VA
- Značilnosti
z držalnim ročajem
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Globina
75 mm
- Širina
16 mm
- Višina
96 mm
- Mere
(Š x V x G) 16 x 96 x 75 mm
- Vsebina
10 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579660 Phoenix Contact RIF-1-RPT-LV-230AC/2X21AU relejni modul 2 menjalo Piece 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579660 Phoenix Contact RIF-1-RPT-LV-230AC/2X21AU relejni modul 2 menjalo Piece 10 kos
Opis
Predhodno sestavljen relejni modul z vtičnim priključkom, sestavljen iz: relejnega podnožja, večplastnega kontaktnega releja, vtičnega modula za prikaz/odpravljanje motenj in montažnega nosilca. Konfiguracija kontaktov: 2 preklopna kontakta. Vhodna napetost: 230 V AC
