Slika je simbolična

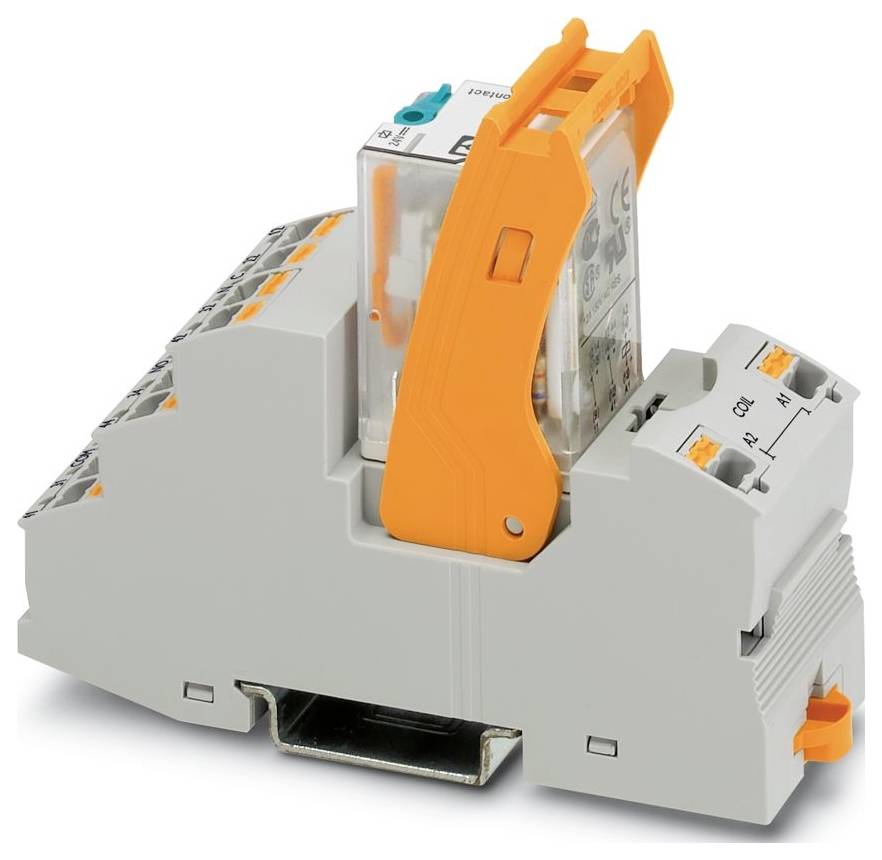

Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 relejni modul 2 menjalo Piece 10 kos
Vrsta embalaže
Piece
Vrsta izdelka
relejni modul
Kontakt
2 menjalo
Preklopna napetost (maks.)
250 V DC/AC
Vrsta
RIF-2-RPT-LDP-24DC/2X21
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
3300 Set (i) - zaloga Nemčija
Število (velikost pakiranja 10 kos)
Skupaj (12,00 € / Kos)
119,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: RIFLINE complete
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 1,5 mm²; 0,14 mm² ... 1,5 mm² (vtičnica s plastičnim tulcem); 0,14 mm² ... 1 mm² (vtičnica s plastičnim tulcem, dva vodnika na dvojnem priključku)
- Presek togega vodnika: 0,14 mm² ... 1,5 mm²
- Presek vodnika AWG: 26 ... 16 (togo); 26 ... 16 (fleksibilno)
- Širina: 31 mm
- Višina: 96 mm
- Globina: 75 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2 (nazivna napetost 230/400 V)
- Dolžina odstranjevanja izolacije: 8 mm
- Položaj namestitve: poljuben
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 1,01 W
- Premer 3,2 mm
- Način delovanja: 100 % ED
- Vhodno napetostno območje: 19,2 V DC ... 30 V enosmerne napetosti (20 °C)
- Dimenzije artikla: Dimenzije artikla
- Navodila za sestavljanje: se lahko združijo brez razmika
- Zaščitno vezje: dioda za prosti tek
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 250 V AC/DC
- Uporaba: Univerzalna
- Vrtina: Vrtina
- Največji vklopni tok: 30 A (20 ms, normalno odprt kontakt)
- Izolacija: Osnovna izolacija
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 20. januar 2026
- Nazivna vhodna napetost UN: 24 V DC
- Območje vhodne napetosti glede na UN: glej diagram
- Tipični vhodni tok pri UN: 42 mA
- Indikator delovne napetosti: rumena LED
- Konfiguracija kontaktov: 2 preklopna kontakta
- Največji neprekinjeni tok: 10 A (glej diagram)
- Razred vnetljivosti po UL 94 (ohišje): V2 (ohišje)
- Nazivna izolacijska napetost: 250 V AC
- Nazivna impulzna napetost: 4 kV
- Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
- Zaščitni razred (rele): RT I (rele)
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: približno 2 x 10⁷ preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 2,5 kVrms (50 Hz, 1 min., navitje/kontakt)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): polariziran
- Tipični odzivni čas: 13 ms
- Tipičen čas ponovitve: 14 ms
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgNi
- Minimalna preklopna napetost: 5 V (24 mA)
- Minimalni preklopni tok: 5 mA (24 V)
- Največja preklopna moč (uporna obremenitev): 240 W (pri 24 V DC); 124 W (pri 48 V DC); 108 W (pri 60 V DC); 52 W (pri 110 V DC); 48 W (pri 220 V DC); 2500 VA (pri 250 V AC)
- Preklopna zmogljivost: 2 A (pri 24 V, DC13); 0,22 A (pri 120 V, DC13); 0,11 A (pri 250 V, DC13); 3 A (pri 120 V, AC15); 1,5 A (pri 240 V, AC15)
- Preskusna napetost (kontakt/kontakt): 2,5 kVeff (50 Hz, 1 min., kontakt/kontakt)
- Napetost tuljave: 24 V DC
- Vrsta embalaže
Piece
- Vrsta izdelka
relejni modul
- Vrsta
RIF-2-RPT-LDP-24DC/2X21
- Priključek
Push-In vzmetni priključek
- Odzivna napetost (min.)
19.2 V/DC
- Delovna napetost (maks.)
30 V/DC
- Čas odziva
13 ms
- Čas padanja
14 ms
- Kontakt
2 menjalo
- Material kontakta
AgNi
- Preklopna napetost (maks.)
250 V DC/AC
- Maks. preklopna moč
2500 VA
- Značilnosti
z držalnim ročajem
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Globina
75 mm
- Širina
31 mm
- Višina
96 mm
- Mere
(Š x V x G) 31 x 96 x 75 mm
- Vsebina
10 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 relejni modul 2 menjalo Piece 10 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579657 Phoenix Contact RIF-2-RPT-LDP-24DC/2X21 relejni modul 2 menjalo Piece 10 kos
Opis
Predhodno sestavljen relejni modul z vtičnim priključkom, sestavljen iz: relejnega podnožja, močnostnega kontaktnega releja in montažnega nosilca. Konfiguracija kontaktov: 2 preklopna kontakta. Vhodna napetost: 24 V enosmernega toka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
