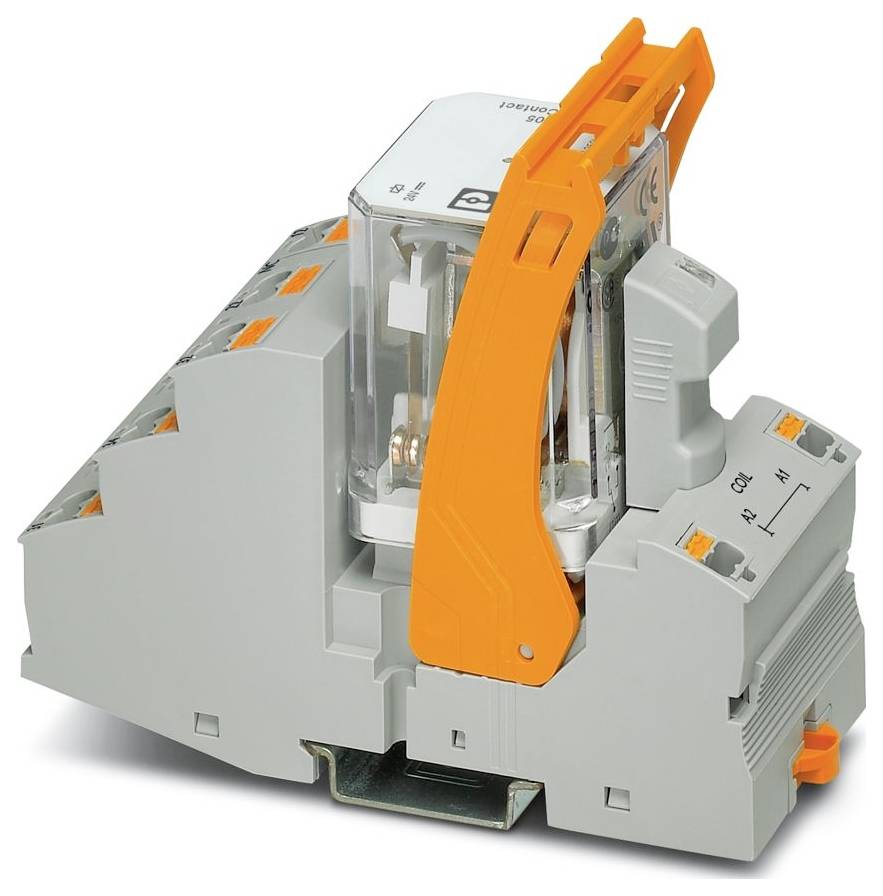

Slika je simbolična
Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 relejni modul 3 menjalo 5 kos
Vrsta izdelka
relejni modul
Kontakt
3 menjalo
Preklopna napetost (maks.)
440 V/AC
Vrsta
RIF-4-RPT-LDP-24DC/3X21
Priključek
Push-In vzmetni priključek
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
109 Set (i) - zaloga Nemčija
Število (velikost pakiranja 5 kos)
Skupaj (26,00 € / Kos)
129,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Družina izdelkov: RIFLINE complete
- Vrsta povezave: Vtični priključek
- Presek fleksibilnega vodnika: 0,14 mm² ... 2,5 mm²; 0,14 mm² ... 2,5 mm² (vtičnica s plastičnim tulcem); 0,14 mm² ... 1 mm² (vtičnica s plastičnim tulcem, dva vodnika na dvojnem priključku)
- Presek togega vodnika: 0,14 mm² ... 2,5 mm²
- Presek vodnika AWG: 26 ... 14 (togo); 26 ... 14 (fleksibilno)
- Širina: 43 mm
- Višina: 111 mm
- Globina: 90 mm
- Barva: siva (RAL 7042)
- Okoljski pogoji: Okoljski pogoji
- Temperatura okolice (delovanje): -40 °C ... 60 ℃
- Temperatura okolice (skladiščenje/transport): -40 °C ... do 85 ℃
- Standardi/predpisi: IEC 60947-5-1
- Vrsta montaže: montaža na DIN letev
- Izolacijske lastnosti: Izolacijske lastnosti
- Kategorija prenapetosti: III
- Stopnja onesnaženosti: 2
- Dolžina odstranjevanja izolacije: 10 mm
- Položaj namestitve: poljuben
- Identifikacija: ISA-S71.04. Skupina za težke pogoje G3; EN 60068-2-60
- Največja izguba moči pri nominalnih pogojih: 1,34 W
- Premer 3,2 mm
- Način delovanja: 100 % ED
- Vhodno napetostno območje: 20,4 V DC ... 26,4 V enosmernega toka (20 °C)
- Dimenzije artikla: Dimenzije artikla
- Navodila za sestavljanje: se lahko združijo brez razmika
- Zaščitno vezje: dioda za prosti tek
- Preskus onesnaževalnega plina: Preskus onesnaževalnega plina
- Največja preklopna napetost: 440 V AC; 250 V DC
- Uporaba: Univerzalna
- Vrtina: Vrtina
- Največji vklopni tok: 50 A (20 ms, normalno odprt kontakt)
- Izolacija: Osnovna izolacija
- Stanje vzdrževanja podatkov: Stanje vzdrževanja podatkov
- Datum zadnje posodobitve podatkov: 20. januar 2026
- Nazivna vhodna napetost UN: 24 V DC
- Območje vhodne napetosti glede na UN: glej diagram
- Tipični vhodni tok pri UN: 56 mA
- Indikator delovne napetosti: rumena LED
- Konfiguracija kontaktov: 3 preklopni kontakti
- Največji neprekinjeni tok: 10 A (glej diagram)
- Razred vnetljivosti po UL 94 (ohišje): V2 (ohišje)
- Nazivna izolacijska napetost: 250 V AC
- Nazivna impulzna napetost: 4 kV
- Stopnja zaščite (vtičnica releja): IP20 (vtičnica releja)
- Zaščitni razred (rele): RT I (rele)
- Preklapljanje: Preklapljanje
- Mehanska življenjska doba: približno 107 preklopnih ciklov
- Preskusna napetost (navitje/kontakt): 2,5 kVrms (50 Hz, 1 min., navitje/kontakt)
- Stran patogena: Stran patogena
- Preklopno vedenje pogona: monostabilno
- Pogon (polarnost): polariziran
- Tipični odzivni čas: 20 ms
- Tipičen čas ponovitve: 20 ms
- Vrsta preklopnega kontakta: Enojni kontakt
- Kontaktni material: AgNi
- Minimalna preklopna napetost: 10 V (24 mA)
- Minimalni preklopni tok: 10 mA (24 V)
- Največja izklopna moč (uporna obremenitev): 240 W (24 V DC); 124 W (48 V DC); 108 W (60 V DC); 52 W (110 V DC); 70 W (220 V DC); 2500 VA (250 V AC); 4000 VA (440 V AC)
- Preskusna napetost (kontakt/kontakt): 2,5 kVeff (50 Hz, 1 min., kontakt/kontakt)
- Obremenitev motorja v skladu z UL 508: 1/3 KM, 120 V AC (enofazni izmenični motor); 1/2 KM, 240 V AC (enofazni izmenični motor); 1/2 KM, 240 V AC (trifazni motor)
- Kontaktna stran: Kontaktna stran
- Napetost tuljave: 24 V DC
- Kategorija uporabe sheme CB (IEC 60947-5-1): AC15, 1,5 A/240 V (normalno odprt); DC13, 2 A/240 V (normalno odprt)
- Obremenitev 3-faznega motorja: 1500 W
- Vrsta izdelka
relejni modul
- Vrsta
RIF-4-RPT-LDP-24DC/3X21
- Priključek
Push-In vzmetni priključek
- Odzivna napetost (min.)
20.4 V/DC
- Delovna napetost (maks.)
26.4 V/DC
- Čas odziva
20 ms
- Čas padanja
20 ms
- Kontakt
3 menjalo
- Material kontakta
AgNi
- Preklopna napetost (maks.)
440 V/AC
- Maks. preklopna moč
4000 VA
- Značilnosti
z držalnim ročajem
IP20
- Maks. temperatura
85 °C
- Min. temperatura
-40 °C
- Globina
90 mm
- Širina
43 mm
- Višina
111 mm
- Mere
(Š x V x G) 43 x 111 x 90 mm
- Vsebina
5 kos
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 relejni modul 3 menjalo 5 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 relejni modul 3 menjalo 5 kos
Opis
Predhodno sestavljen relejni modul z vtičnim priključkom, sestavljen iz: relejnega podnožja, močnostnega kontaktnega releja in montažnega nosilca. Konfiguracija kontaktov: 3 preklopni kontakti. Vhodna napetost: 24 V enosmernega toka
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
