Slika je simbolična

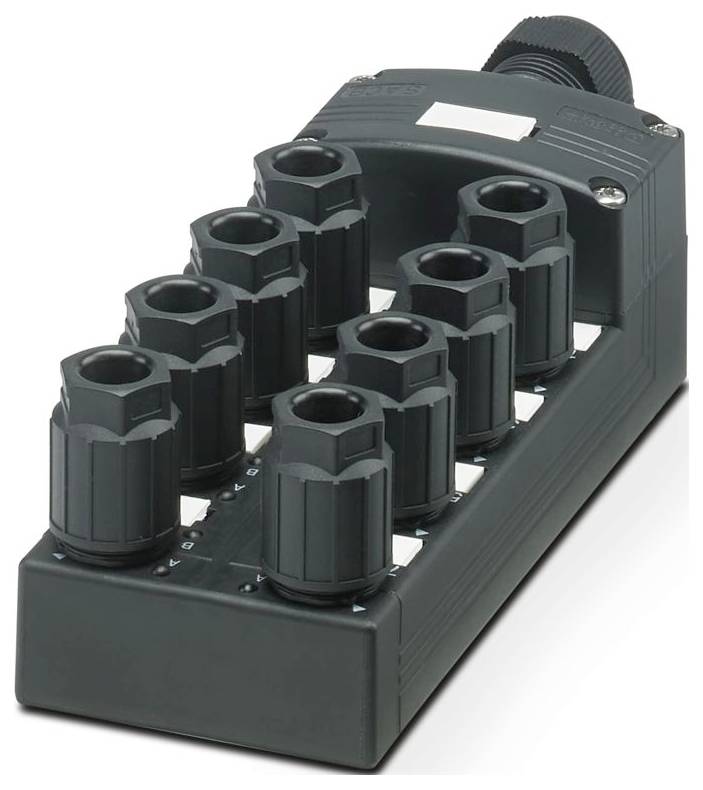

Phoenix Contact SACB-8/16-L-C QO 1156006 škatla za senzorje/aktuatorje 1 kos Single
Vrsta embalaže
Single
Vrsta izdelka
škatla za senzorje/aktuatorje
Število signalnih mest
8
Število razdelilnikov
8-delni
Zasedenost
dvojna
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
131 kos - zaloga Nemčija
Število
Skupaj (114,99 € / Kos)
114,99 €
z DDV
Brezplačna dostava
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Polzahl: 5
- Nennspannung UN: 24 V DC
- Anschlussart: Steckbarer Schraubanschluss
- Širina: 58 mm
- Višina: 45 mm
- Brennbarkeitsklasse nach UL 94: V0
- Material Gehäuse: PBT
- Umgebungsbedingungen: Umgebungsbedingungen
- Vrsta zaščite: IP65
- Umgebungstemperatur (Betrieb): -30 °C ... 80 °C;-5 °C ... 50 °C (bei der Konfektionierung)
- Material Dichtung: FKM
- Dolžina: 168 mm
- Material Kontaktoberfläche: Sn
- Leitungsaußendurchmesser: 7 mm ... 12 mm
- Hinweis zur Anwendung: Leitungen mit 5 Leitern dürfen einen Anschlussquerschnitt von max. 0,5 mm²/ AWG 20 aufweisen
- Leiteranschluss: Leiteranschluss
- Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
- LED: ja
- Material Kontakt: Stahl/Kupfer
- Anzahl der Steckplätze: 8
- Betriebsspannung maximal Umax: 30 V DC
- Bemessungsstrom gesamt: 10 A
- Strombelastbarkeit je Pfad max.: 2 A
- Strombelastbarkeit je Steckplatz: 4 A
- Anschlussart Sensor/Aktor: QUICKON
- Anschlussbelegung: Anschlussbelegung
- Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;5 / 4 (A) = 5 / 4;5 / 2 (B) = 5 / 2;6 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2;7 / 4 (A) = 7 / 4;7 / 2 (B) = 7 / 2;8 / 4 (A) = 8 / 4;8 / 2 (B) = 8 / 2;1-8 / 1 (+ 24 V) = UN;1-8 / 3 (0 V) = 0 V;1-8 / 5 (PE) = PE
- Statusanzeige vorhanden: ja
- Material Dichtung O-Ring: FKM
- Material Kontaktträger: PA 6.6
- Material Kontakt Stammkabelseite: Cu-Legierung
- Material Kontaktoberfläche Stammkabelseite: Ni
- Anschlussquerschnitt Signalleitung flexibel: 0,14 mm² ... 0,5 mm²
- Anschlussquerschnitt Spannungsversorgung flexibel: 0,14 mm² ... 0,5 mm²
- Anschlussquerschnitt AWG Signalleitung flexibel: 26 ... 20
- Anschlussquerschnitt AWG Spannungsversorgung flexibel: 26 ... 20
- Abisolierlänge Signalleitung: 7 mm
- Abisolierlänge der Ummantelung: 50 mm (Stammleitung)
- Anzugdrehmoment-Deckelschraube: 0,35 Nm
- Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
- Anzugsdrehmoment-Überwurfmutter: 4 Nm
- Material Vergussmasse: PUR
- Material Kontaktträger Stammkabelseite: PA 6.6 V0
- Lokale Diagnose: Versorgungsspannung je Modul LED grün;Statusanzeige I/O LED gelb
- Überwachte Funktion: Versorgungsspannung je Modul
- optische Darstellung: LED grün
- Schlüsselweite Überwurfmutter: 16 mm
- Aderisolationsmaterial: PVC / PE / PP / Gummi
- Vrsta embalaže
Single
- Vrsta izdelka
škatla za senzorje/aktuatorje
- Število signalnih mest
8
- Zasedenost
dvojna
- Vrsta
SACB-8/16-L-C QO
- Glavni kabel
da
- Število razdelilnikov
8-delni
- Prikaz stanja
z LED diodo
- Vrsta signala
PNP
- Priključek
vtični vijačni priključek
- Širina
58 mm
- Dolžina
168 mm
IP65
- Tokovna obremenitev na vtično mesto
4 A
- Skupni tok (enostavno napajanje)
10 A
- Maks. temperatura
80 °C
- Min. temperatura
-30 °C
- Presek priključka maks.
0.75 mm²
- Presek priključka (min.)
0.14 mm²
- Vrsta priključka (razdelilne omarice)
priključek quickon
- Material ohišja
PBT
- Skupno število polov
5
- Proizv. št. delov
1156006
- Vsebina
1 kos
- Število pinov
5
- Višina
45 mm
- Tokovna obremenljivost (skupaj)
10 A
- Tokovna obremenljivost na I/O signal
2 A
- Delovna napetost
24 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 škatla za senzorje/aktuatorje 1 kos Single
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3565102 Phoenix Contact SACB-8/16-L-C QO 1156006 škatla za senzorje/aktuatorje 1 kos Single
Opis
Verteilerbox, Anschlussart: QUICKON, 0,14 mm² ... 0,75 mm², Anzahl der Steckplätze: 8, Polzahl: 5, Steckplatzbelegung: doppelt, Statusanzeige: ja, PNP; Stammleitungsanschluss: Steckbarer Schraubanschluss 180°, Schirmung: nein, Beim Anschluss von 5 Leitern max. 0,5 mm² anschließbar
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
