Name: Phoenix Contact TC-MACX-MCR-PTB 2904673 Modul za napajanje/poročanje o napakah
Brand: Phoenix Contact
SKU: 3579732
Availability: BackOrder

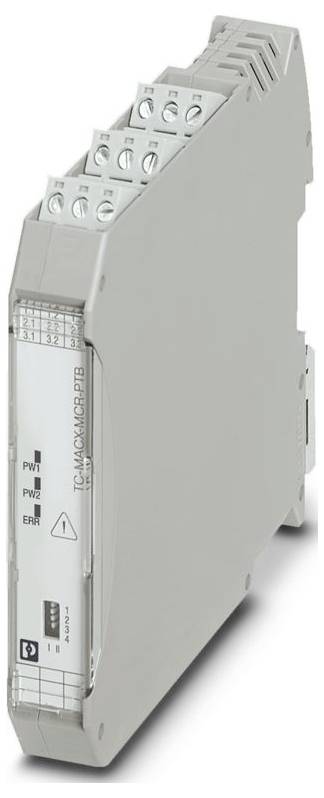

Siva električna modula s priključki na vrhu in oznako "TERMINATION-PTB" na strani. Indikatorji prikazujejo "PWR" in "EAR".

Slika je simbolična

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava tor.,22.12.

Število

kos - zaloga Nemčija

Skupaj (179,99 € / Kos)

179,99 €

z DDV

Samo 16,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta povezave: Vijačna povezava
Navoj vijaka: M3
Navor privijanja: 0,5 Nm ... 0,6 Nm
Presek fleksibilnega vodnika: 0,2 mm² ... 2,5 mm²
Presek togega vodnika: 0,2 mm² ... 2,5 mm²
Presek vodnika AWG: 24 ... 14
širina 17,5 mm
Višina 103,6 mm
Globina: 113,7 mm
Barva: siva (RAL 7042)
Material ohišja: PA 6.6
Okoljski pogoji: Okoljski pogoji
Vrsta zaščite: IP20
Temperatura okolice (delovanje): -20 °C ... 60 °C (samo na nosilcu zaključka)
Temperatura okolice (skladiščenje/transport): -40 °C ... maks. 80 ℃
Nadmorska višina: ≤ 2000 m
Standardi/predpisi: EN 61000-4-6
Opomba: Med postopkom interference lahko pride do manjših odstopanj.
Vrsta montaže: montaža na DIN letev
Izolacijske lastnosti: Izolacijske lastnosti
Kategorija prenapetosti: II
Stopnja onesnaženosti: 2
Dovoljena vlažnost (delovanje): 5% ... 95 % (brez kondenzacije)
Dolžina odstranjevanja izolacije: 7 mm
Navodila za uporabo: Za pravilno uporabo je treba upoštevati specifikacije iz navodil za namestitev (glejte Prenosi). Pri uporabi izdelkov tretjih oseb v aplikacijah ali pri uporabi s izdelki tretjih oseb je treba upoštevati tudi specifikacije, varnostna navodila in opozorila ustreznega proizvajalca tretje osebe.
ATEX: ATEX
Oznaka: V skladu z UL 61010; razred I, oddelek 2, skupine A, B, C, D T5; razred I, cona 2, skupina IIC
UL, ZDA / Kanada: UL, ZDA / Kanada
Izhodna napetost: Vhodna napetost - 0,7 V
CE: CE
Potrdilo: PxCIF21UKEX2904673X
Signal: Signal
Elektromagnetna združljivost: Skladnost z direktivo o elektromagnetni združljivosti
Interferenčno sevanje: Interferenčno sevanje
Prevajane motnje: Prevajane motnje
Odpornost: EN 61000-6-2
Največja preklopna napetost: 30 V AC/DC (2 A)
Indikator stanja: 1 x rdeča LED (napaka); 2 x zelena LED (PWR1 in PWR2)
Oznaka: Prevajane motnje
Omejitev uporabe: Omejitev uporabe
Opomba o EMC: EMC: Izdelek razreda A, glejte izjavo proizvajalca v območju za prenose
Konfiguracija kontaktov: 1 preklopni kontakt
Razred vnetljivosti po UL 94 (ohišje): V0 (ohišje)
Material kontaktov: AgSnO, trdo pozlačen
UKCA Ex (UKEX): UKCA Ex (UKEX)
Zaščita pred obratno polarnostjo in prenapetostjo: da
Največji izhodni signalni tok: 2 A (območje redundance)
Globina NS 35/7,5: 114,5 mm (nameščeno na montažno letev NS 35/7,5 v skladu z EN 60715)
Vhodna napetost signala: 19,2 V DC ... 30 V/DC
Preklapljanje: Rele: Preklapljanje: Rele
Kriterij ocenjevanja: A

Vrsta izdelka: Modul za napajanje/poročanje o napakah

Število rele izhodov maks.: 1

Min. obratovalna napetost: 19.2 V/DC

Obratovalna napetost: 19.2 V/DC (min)

Višina: 103.6 mm

Dolžina: 113.7 mm

Širina: 17.5 mm

: IP20

Mere: (D x Š x V) 113.7 x 17.5 x 103.6 mm

Proizv. št. delov: 2904673

Vrsta: TC-MACX-MCR-PTB

Način montaže (podrobnosti): montaža nosilne letve

Maks. temperatura okolice: 60 °C

Min. temperatura okolice: -20 °C

Ex območje: 2

Vsebina: 1 kos

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Modul za napajanje/poročanje o napakah

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Modul za napajanje/poročanje o napakah

Opis

Modul za napajanje in poročanje o napakah z vijačnimi sponkami, samo za uporabo na priključnem nosilcu, brez pripadajočega konektorja vodila za DIN letev.

Besedilo je strojno prevedeno.

Opis

Modul za napajanje in poročanje o napakah z vijačnimi sponkami, samo za uporabo na priključnem nosilcu, brez pripadajočega konektorja vodila za DIN letev.
