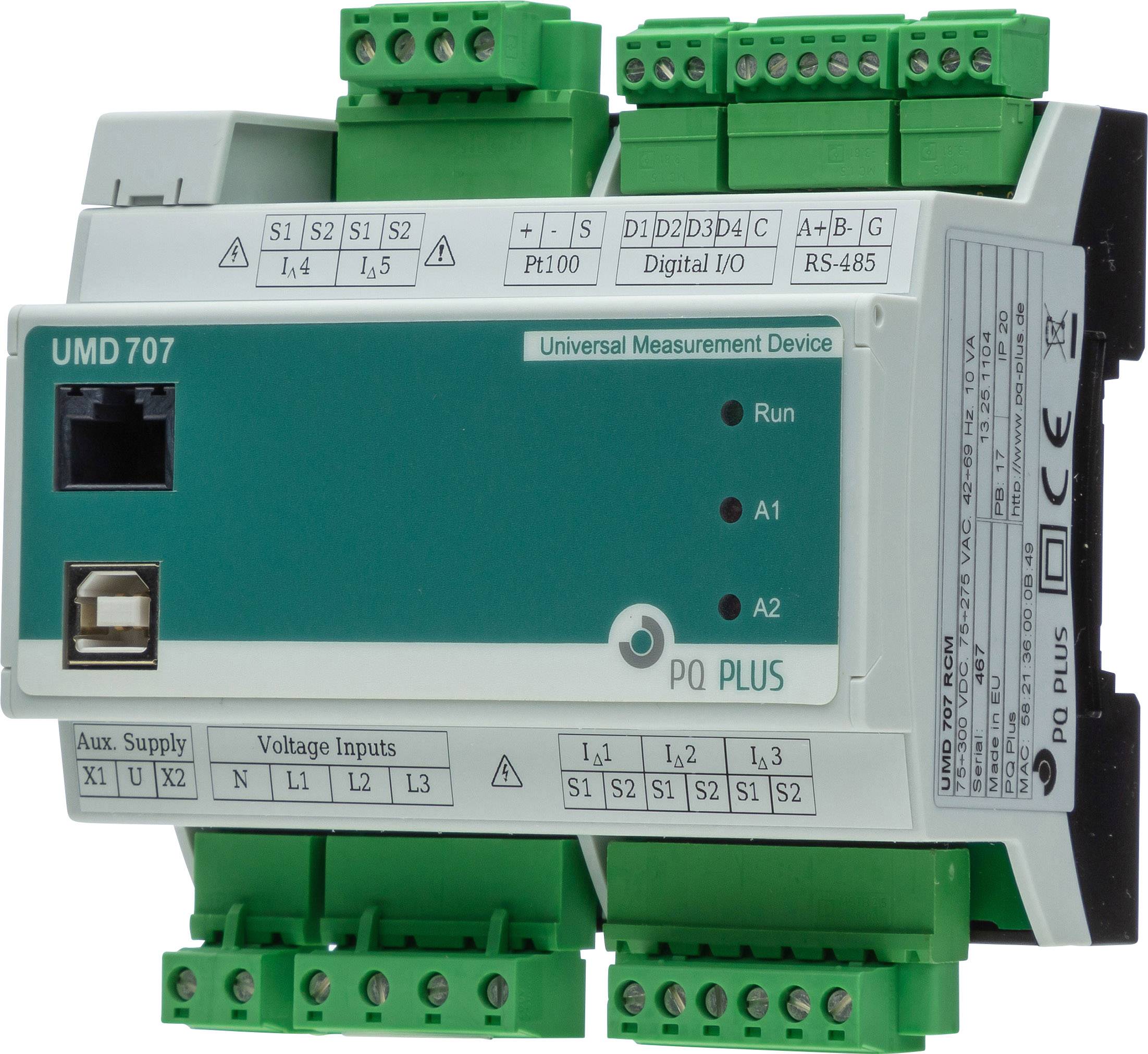

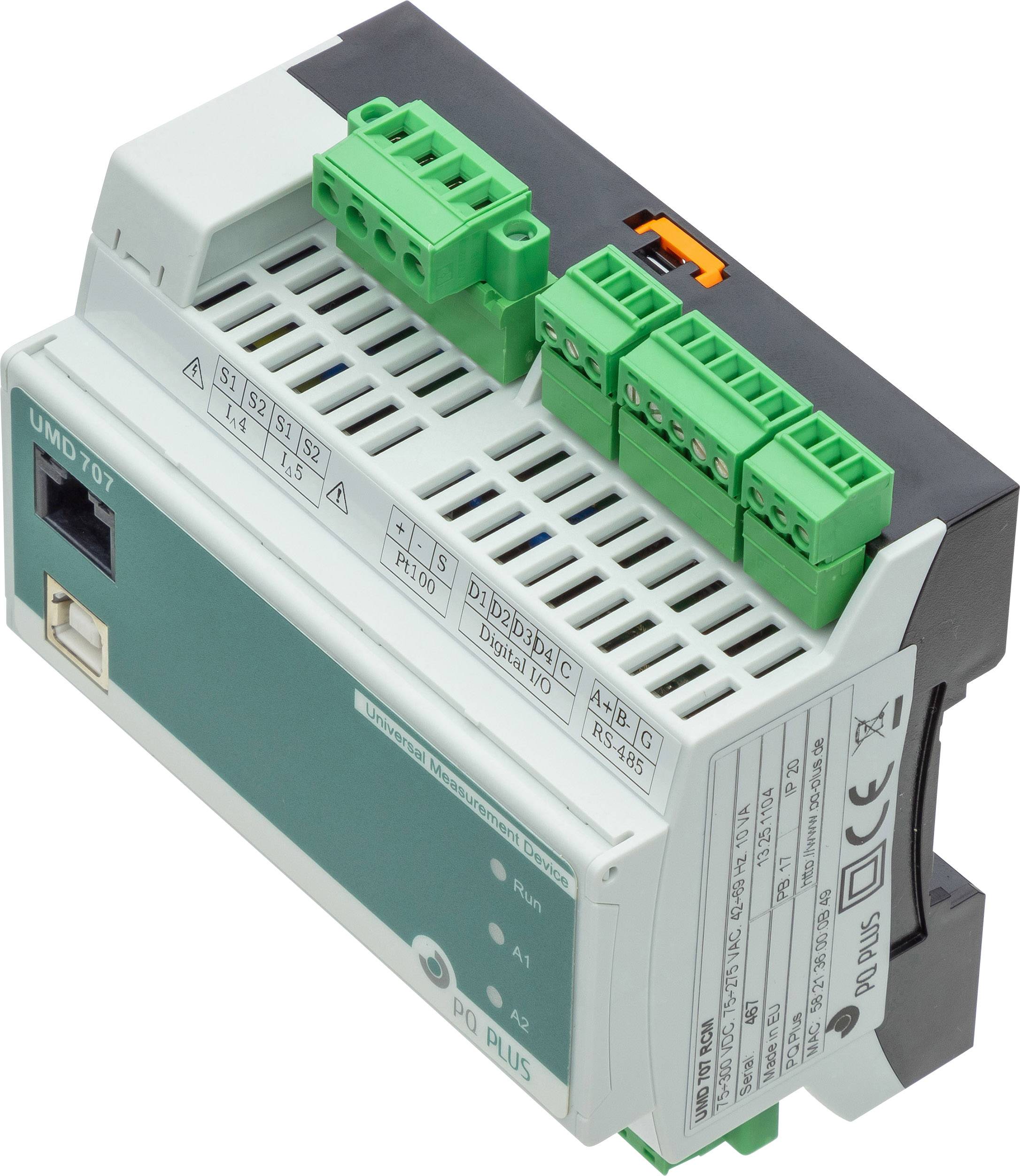

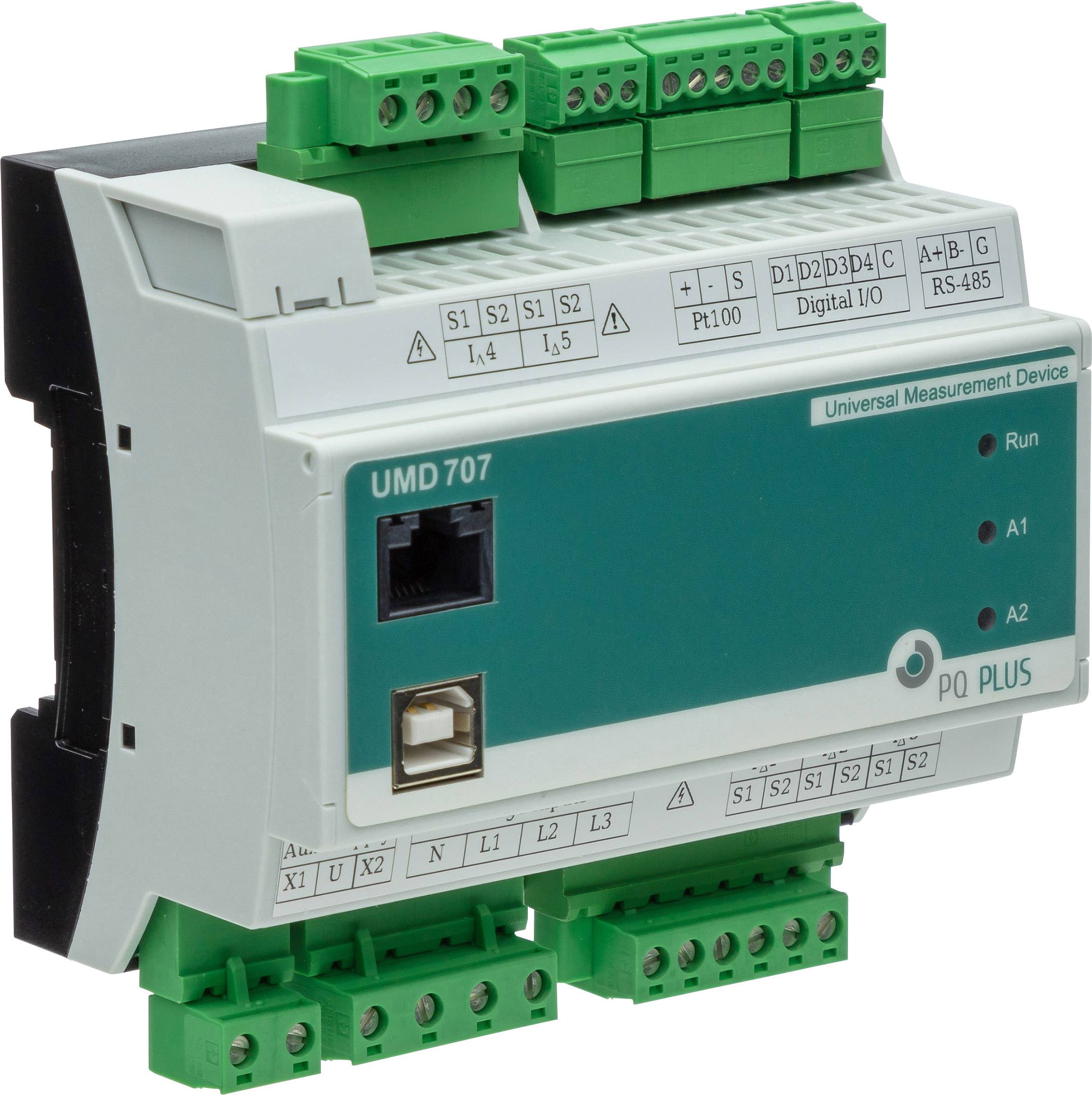

PQ Plus UMD 707RCM univerzalna merilna naprava
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (1019,00 € / Kos)
1019,00 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
univerzalna merilna naprava
- Merilna funkcija
tok
- Območje merjenja (min.)
5 V
- Vrsta
UMD 707RCM
- Merilno območje (maks.)
1470 V
- Vrsta zaslona
LCD
IP20
- Širina vgradnje
107 mm
- Vgradna višina
90 mm
- Mere
(D x Š x V) 58 x 107 x 90 mm
- Vgradna globina
58 mm
- Merilna kategorija
CAT III 300 V
- Širina
107 mm
- Višina
90 mm
- Dolžina
58 mm
- Vmesnik
Ethernet Modbus TCP
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2143168 PQ Plus UMD 707RCM univerzalna merilna naprava
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2143168 PQ Plus UMD 707RCM univerzalna merilna naprava
Opis
UMD 707RCM je kompaktna naprava za merjenje preostalega toka višjega razreda za pritrditev na DIN tirnico. Izmeri 5-kanalne napake (tip A) in kakovost napetosti (harmonike do 128. Harmonika; Napetostne kratice 40 μsec). Meritev se izvede prek transformatorja preostalega toka RCM-CT. Naprava ima velik 512 MB pomnilnika. Do naprave lahko dostopate prek vmesnika Ethernet, vrednosti meritev v živo pa si lahko ogledate prek povezanega spletnega strežnika prek spletnega brskalnika. To pomeni, da je mogoče brati tudi internetne protokole, kot je NTP. PLC sisteme in sisteme upravljanja stavb lahko enostavno upravljate
Priključite Modbus TCP. Vgrajeni so digitalni vhodi / izhodi in serijski RS485 vmesnik. Modul programske opreme GO aktivira funkcije osciloskopa za napetost in nastavi sprožilne signale za mejne dogodke. Obstaja tudi vhod PT100.
Besedilo je strojno prevedeno.
Priključite Modbus TCP. Vgrajeni so digitalni vhodi / izhodi in serijski RS485 vmesnik. Modul programske opreme GO aktivira funkcije osciloskopa za napetost in nastavi sprožilne signale za mejne dogodke. Obstaja tudi vhod PT100.
Besedilo je strojno prevedeno.
Izvedba
- Messung:Napetost (ULL; ULN) U1; U2; U3, ZN, U12; U23; U31 terminal 0,05 trenutni Idiff terminal 0,05, uvoz / izvoz aktivne / jalove energije na fazo L1; L2; L3; na tarifo T1; T2; T3 aktivna moč P1; P2; P3; PN; 3P uvoz; Izvozni razred 0,1 jalove moči Q1, Q2, Q3; QN; 3Q razred 1 navidezna moč S1; S2; S3; SN; 3S Kl. 0,2 harmonska popačenost D1; D2; D3; DN faktor moči cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3 Kl 0,5 simetrija da harmonska napetost THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1 harmonski tok THDI1; THDI2; THDI3; Harmoniki razreda 1 THDIN po vrstnem redu od 1. do 128. za faktor izkrivljanja U / I U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh frekvenca 40 ... 70 Hz Cl 0,02 aktivne energije 4 kvadrantni uvoz / izvoz na fazo; po tarifi; Skupni odziv za reaktivno energijo razreda 0,2 s 4 kvadrantni uvoz / izvoz na fazo; po tarifi; Splošno utripanje razreda 2; P kl.2Datenlogger:Pomnilnik (bliskovni) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; Status V / I / uvoz / izvoz reaktivne energije na fazo L1; L2; L3; na tarifo T1; T2; T3 napetostne kratice Možnost: PQ S Oscilogram funkcija Možnost: GOweitere Funktionen:Alarmna logika Mejne vrednosti za overshoot / premalo Digitalni V / I 4 digitalni vhodi / izhodi, 100 V AC / DC, 100 mA; analogni V / I 1x PT100 pomnilnik 512 MB Interval snemanja bliskavice sec; min; h; Dnevi; Mesec; LetoKommunikation: RS485 Modbus Ethernet 100 Mbit / s USBElektrischer Anschluss:Napajalna napetost U: 85 ... 275 V AC U: 20 ... 50 V AC / 20 ... 75 V DC Poraba energije 10 VA / 5 W prenapetostna kategorija CAT III / 300 VMessbereiche:Merilna napetost 5..1470 V AC preobremenitev 2,21 kV LN / 1s 1300 V AC U // N trajna impedanca 3,9 MOhm vhodni signal X / 1 // 5 A; RCM čezmerni tok 3x In (največ 70 A / 1s) frekvenca vzorčenja 28,8 kHzUmgebungsbedingungen:Območje delovne temperature T: -20 ° C ... 60 ° C Območje shranjevanja T: -30 ° C ... 88 ° CElektromagnetische Verträglichkeit:Sevanje EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11 obsevanje EN 55011 razred A, EN 55022 razred A Stopnja zaščite: IP20Maße:ŠxVxD (mm) 107x90x58
Obseg dostave
- UMD 707RCM
- ENVIS Basic
