Name: Radxa RA027G3 razvojna plošča Primerno za (razvojni kompleti): Rock Pi, Raspberry Pi®
Brand: Radxa
SKU: 3410159
Availability: BackOrder

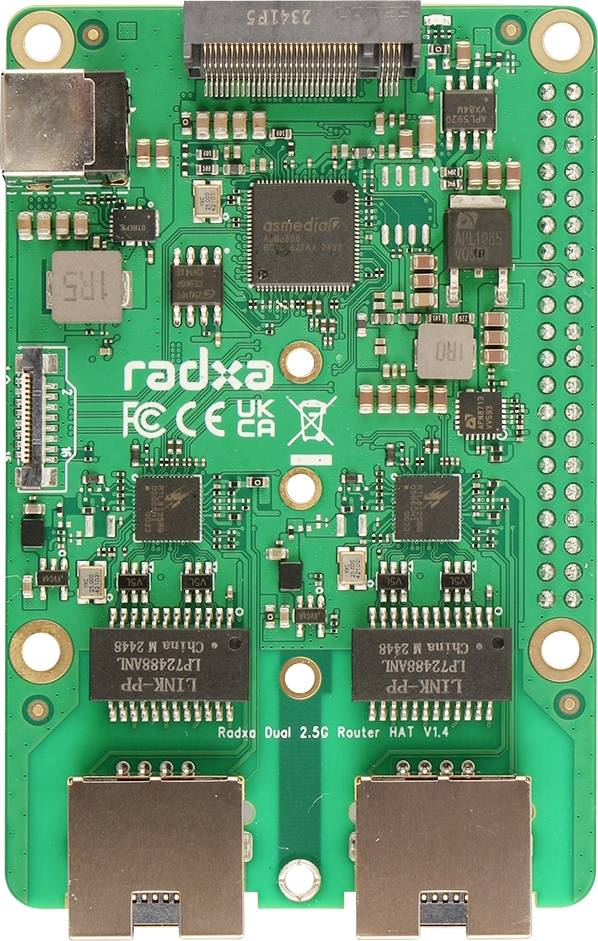

Tiskano vezje usmerjevalnika Radxa z različnimi elektronskimi komponentami in priključki.

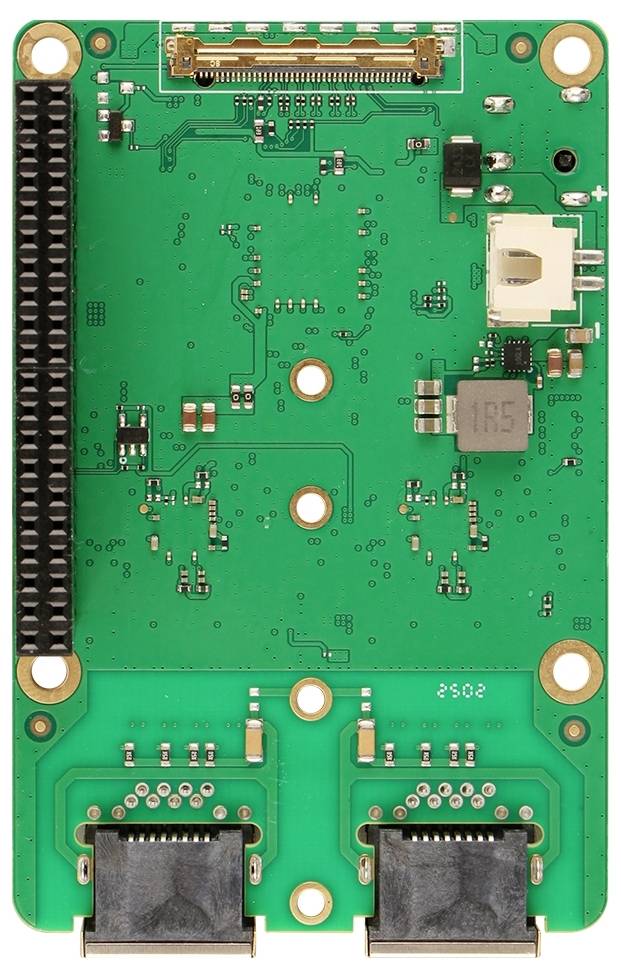

Plošče z elektronskimi komponentami in priključki, ki se uporabljajo za izgradnjo računalniško podprtega sistema ali strojne aplikacije.

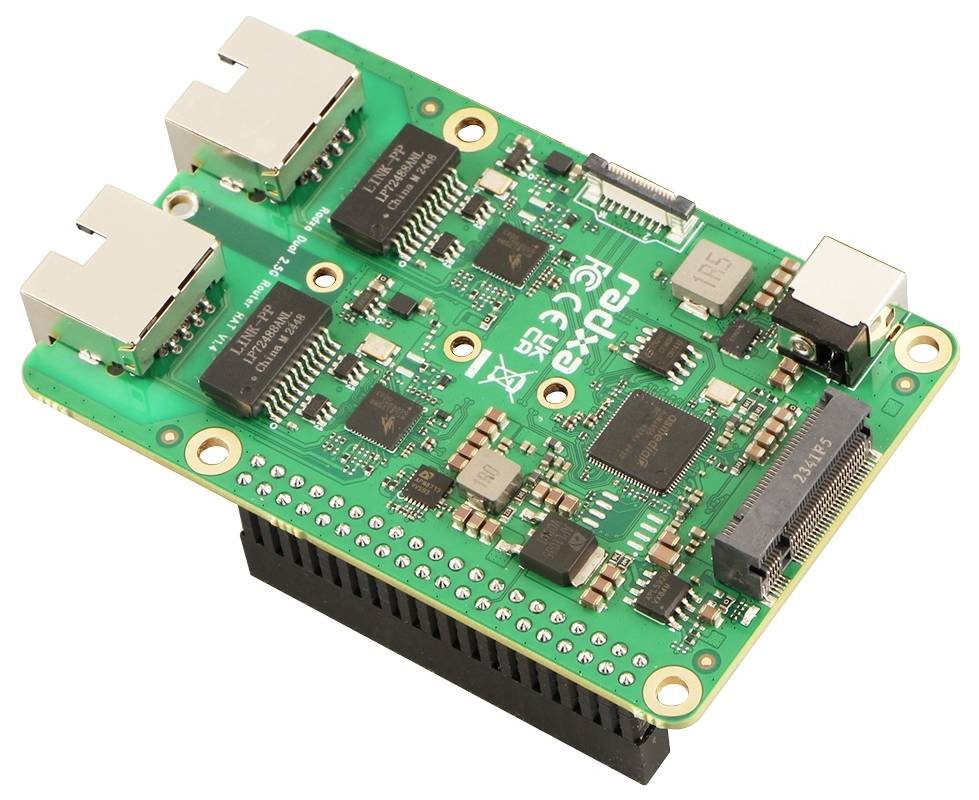

Zelena tiskana plošča z različnimi elektronskimi komponentami, vključno s čipi in priključki, nameščena na črni osnovi.

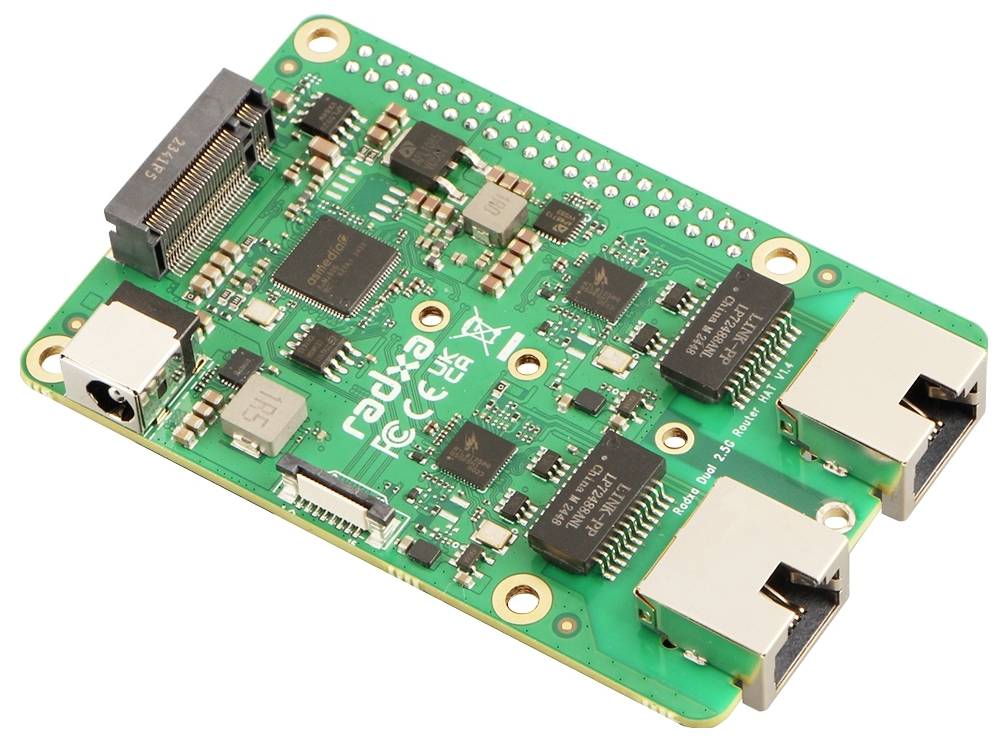

Zelena tiskana plošča z več črnimi čipi, belimi priključki in belim napisom 'radxa'.

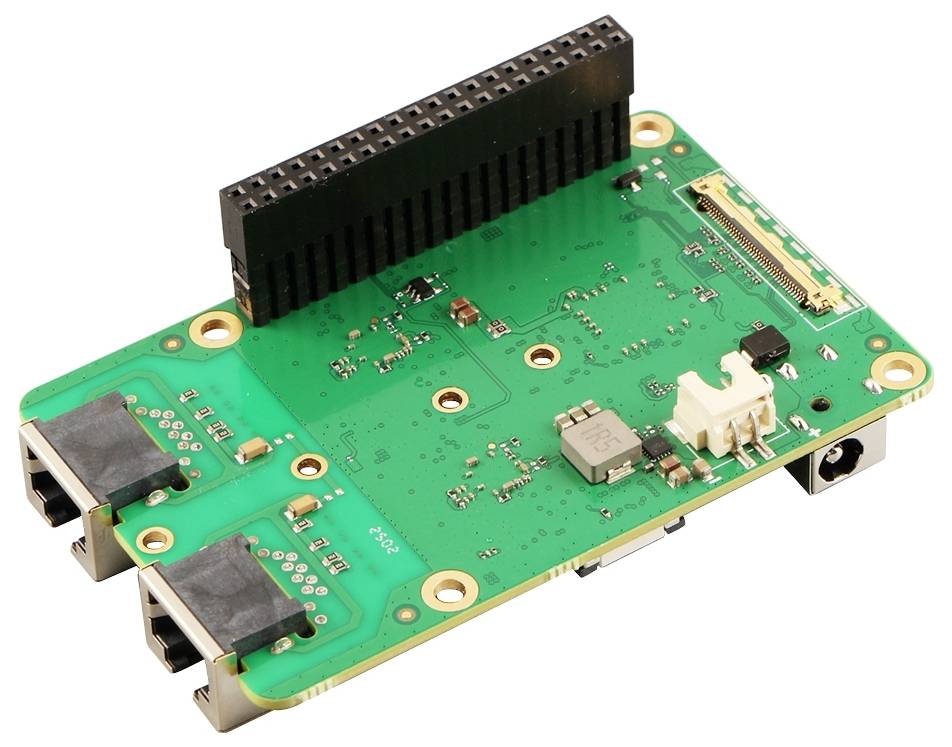

Zelena elektronska plošča z več priključki in komponentami.

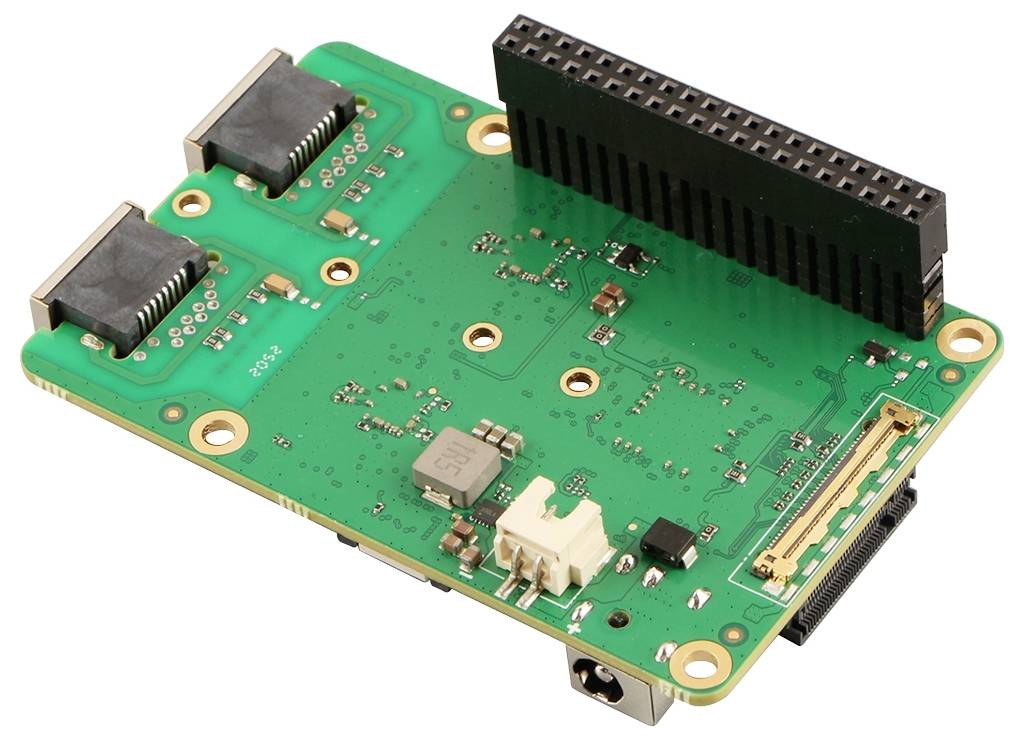

Zelena tiskana vezje z več priključki, vključno z črnim konektorjem. Verjetno dodatna oprema za Raspberry Pi.

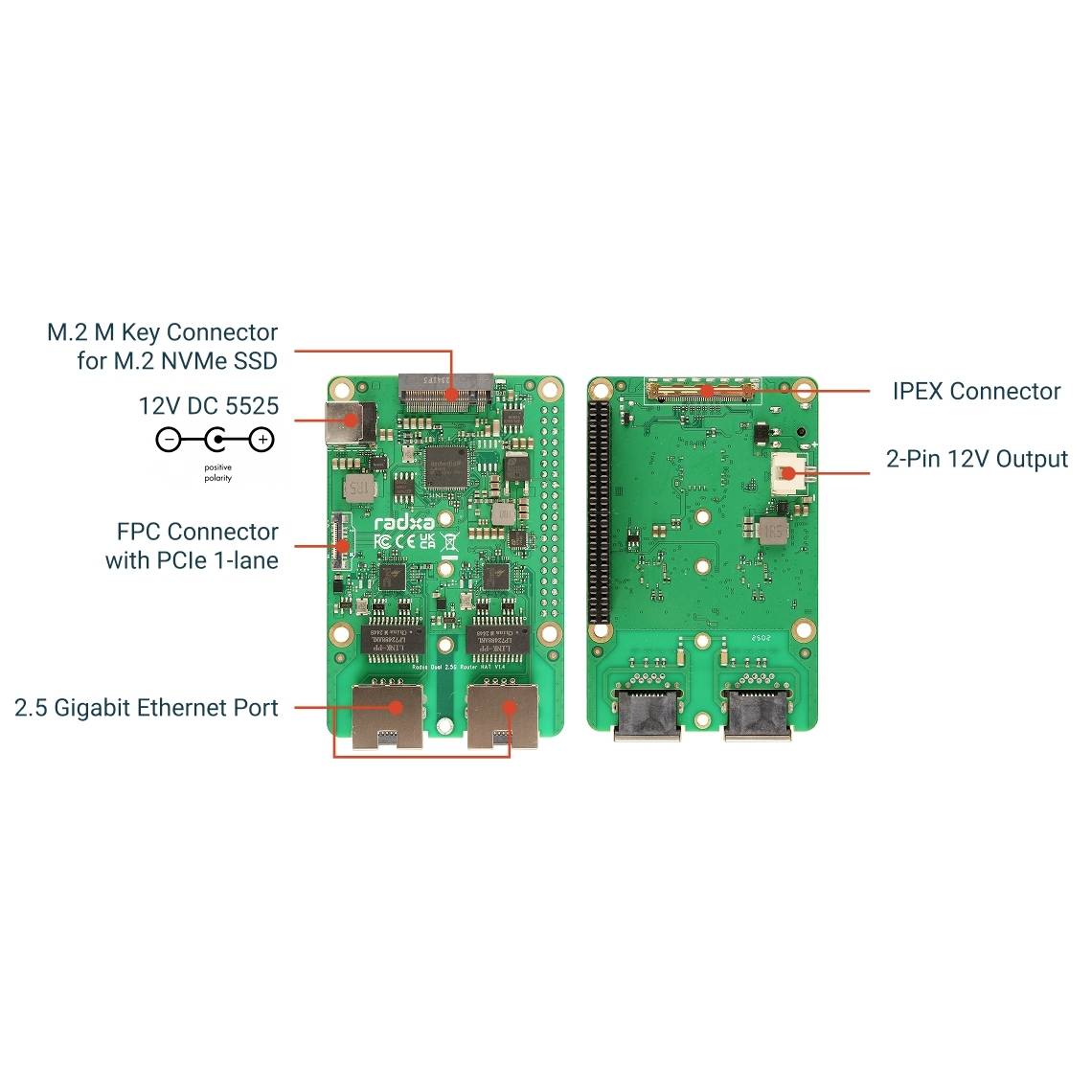

'Elektronska plošča z oznakami: M.2 M Key priključek za NVMe SSD, 12V DC 5525, FPC priključek s PCIe 1-stezno povezavo, 2,5 Gigabitni Ethernet-port, IPEX priključek, 2-pinski 12V izhod.'

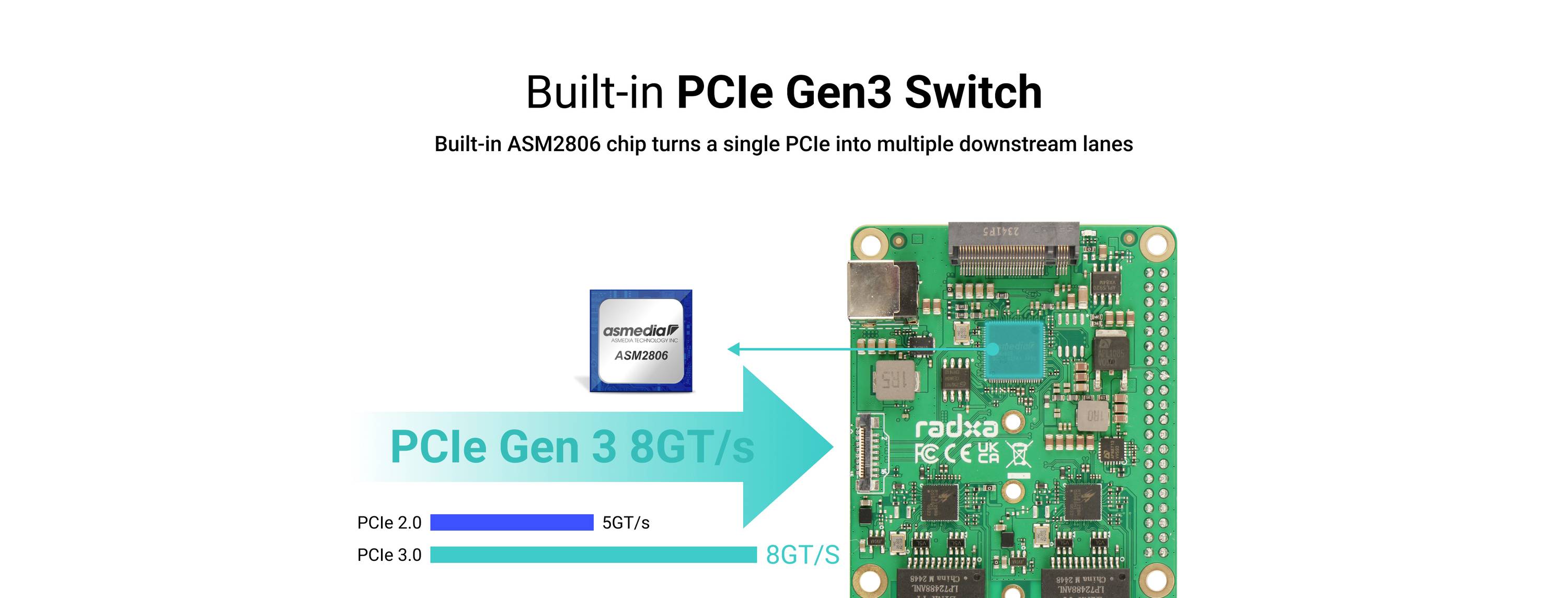

Plošča Radxa Rock 5 z vgrajenim PCIe stikalom tretje generacije. Prikazuje čip ASM2806, ki PCIe razporeja na več vodil. Hitrost: 8 GT/s.

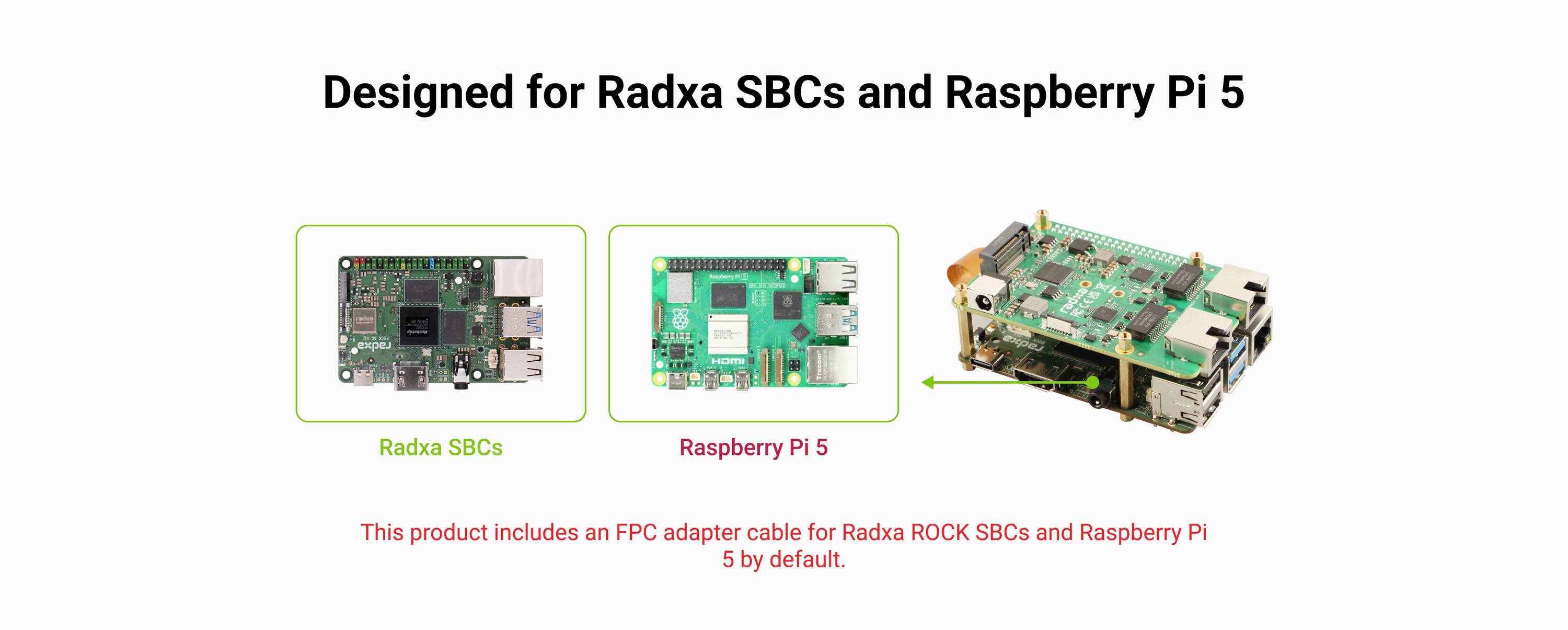

'Zasnovano za Radxa enoplošče računalnike in Raspberry Pi 5.' Slika prikazuje dva enoplošča računalnika z oznakama: 'Radxa SBCs' in 'Raspberry Pi 5'. Besedilo obvešča: Izdelek standardno vsebuje FPC adapter kabel.

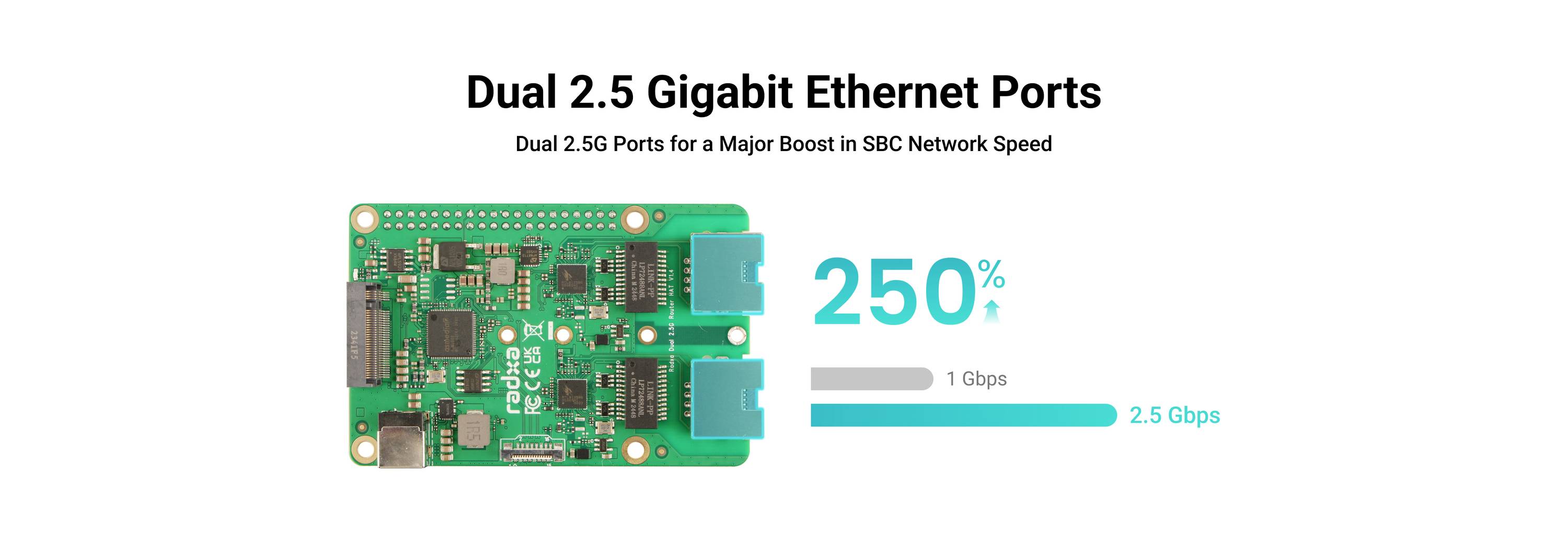

Strojni modul z dvema 2,5-gigabitnimi ethernet vrati za hitrejšo hitrost omrežja. Stolpični diagram prikazuje 2,5 Gb/s kot 250 % od 1 Gb/s.

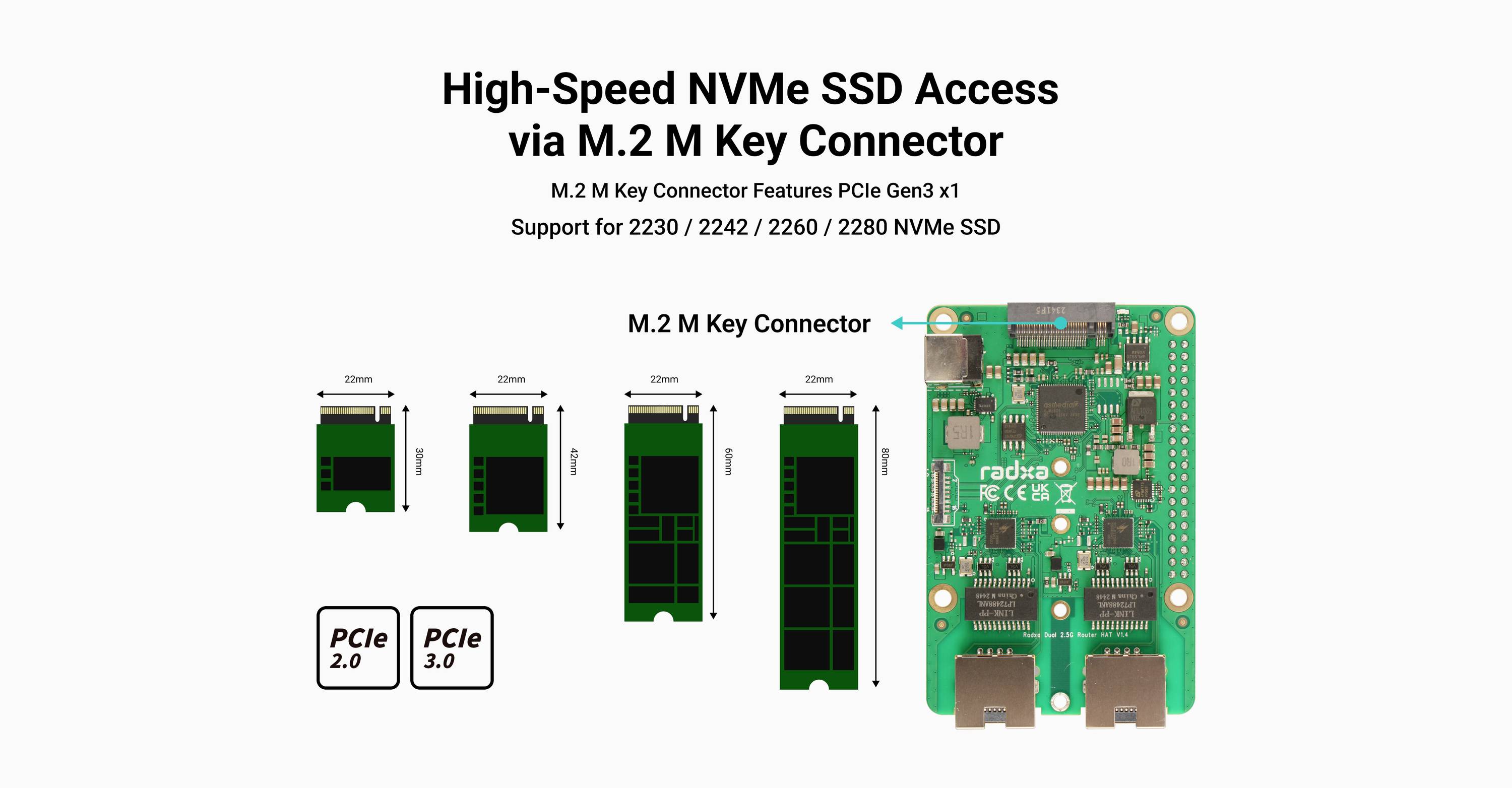

'Prikaz dostopa do visokohitrostne NVMe SSD preko M.2 M Key priključka. Združljivo s PCIe Gen3 x1 za formate 2230, 2242, 2260, 2280.'

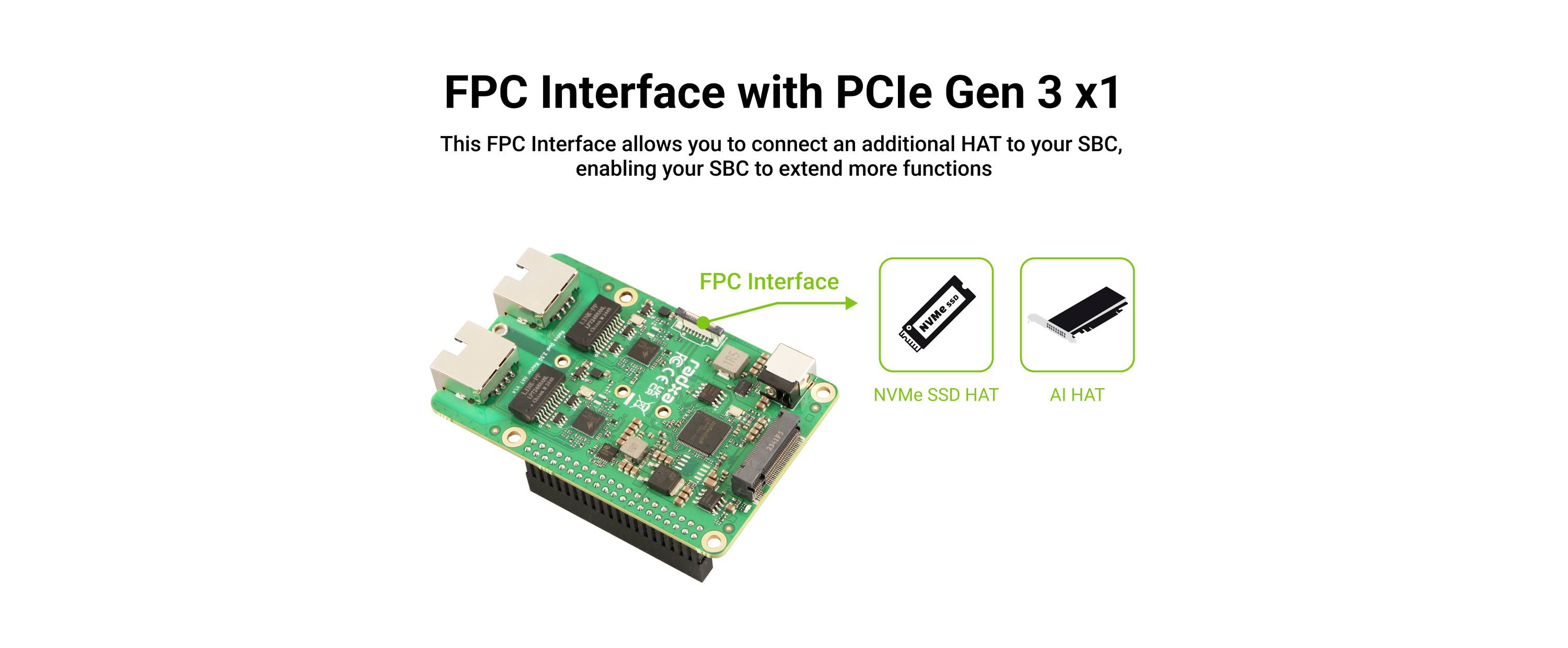

FPC vmesnik s PCIe Gen 3 x1 za razširitev funkcij SBC; prikazana sta razširitvena modula M.2 SSD HAT in AI HAT.

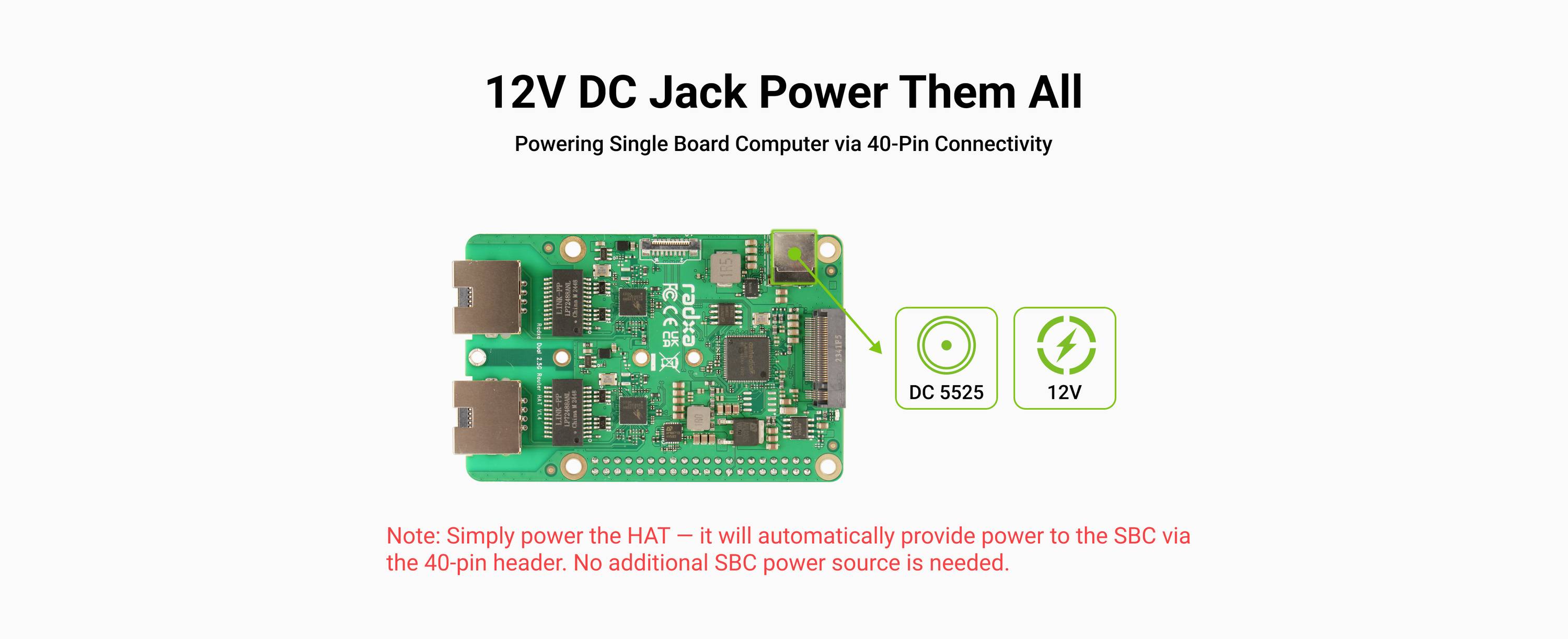

'12V DC vtičnica Napaja vse'. Tiskano vezje za napajanje posameznega enoploščnega računalnika (SBC) prek 40-pinskega priključka. Opomba: HAT samodejno napaja enoploščni računalnik.

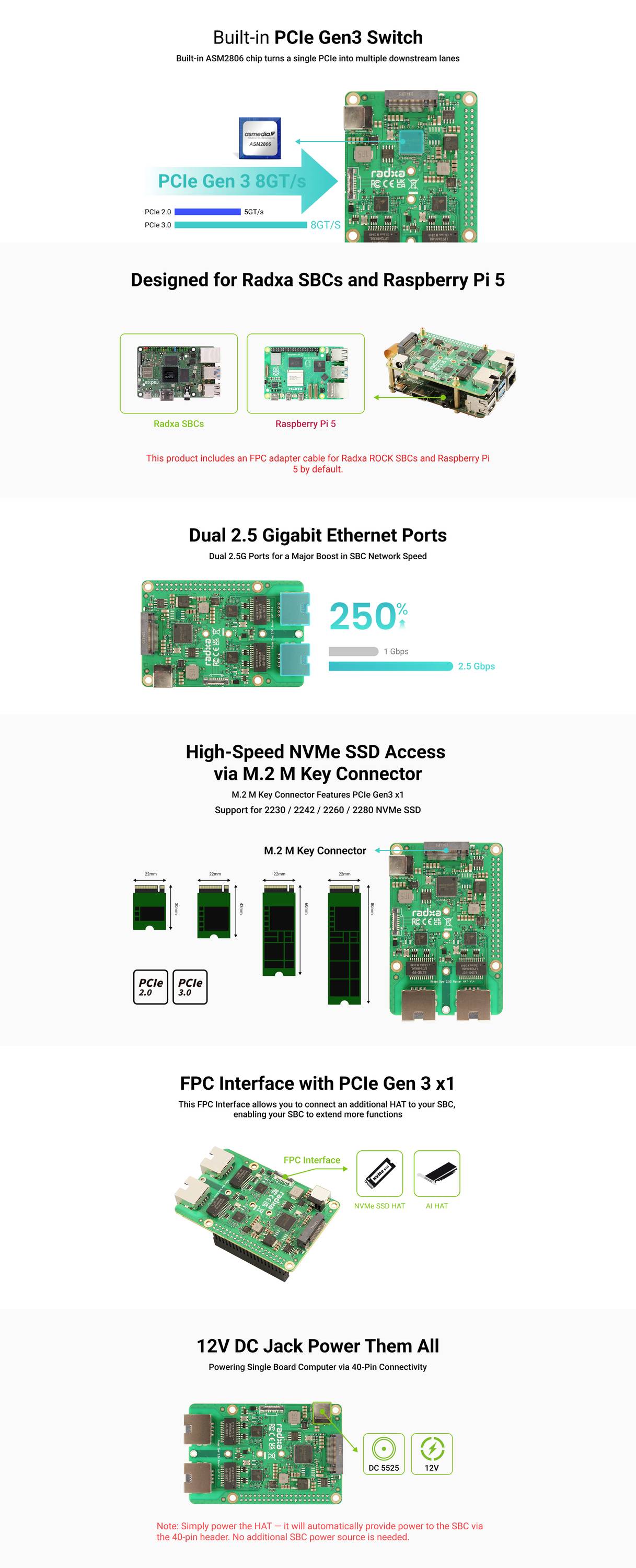

'Razširitvena kartica s PCIe Gen3 stikalom, združljiva z Radxa SBC-ji in Raspberry Pi 5. Ponuja dvojni 2,5G Ethernet, dostop do NVMe SSD, FPC vmesnik in 12V DC napajanje.'

1/14

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

138 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (69,99 € / Kos)

69,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Radxa RA027G3 Primerno za (razvojni kompleti): Rock Pi, Raspberry Pi®

Stikalo ASM2806 PCIe3.0 zagotavlja do 8 Gb/serlane
Priključek 40P IPEX podpira zmogljivost navzgornje povezave do pasu PCIeGen32
Adapter IPEX-FPC je omejen na kanal PCIe1 zaradi Raspberry Pi in drugih omejitev strojne opreme SBC
Dve 2,5G ethernet vrati za hitra omrežja
Priključek za ključ M.2M podpira NVMe SSD
Priključek FPC s pasom PCIe1 za dodatno razširitev

Tehnične specifikacije

Primerno za: ROCK Pi in Raspberry Pi 5

Vrsta izdelka: razvojna plošča

Primerno za: Raspberry Pi® 5 B

Primerno za: Rock Pi
Raspberry Pi®

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3410159 Radxa RA027G3 razvojna plošča Primerno za (razvojni kompleti): Rock Pi, Raspberry Pi®

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3410159 Radxa RA027G3 razvojna plošča Primerno za (razvojni kompleti): Rock Pi, Raspberry Pi®

Opis

Radxa Dual 2.5G Router HAT je zmogljiva razširitvena kartica, zasnovana posebej za Radxa SBC in Raspberry Pi 5.

Ta HAT bistveno izboljša omrežne zmogljivosti in zmogljivosti shranjevanja prek vgrajenega preklopnega čipa PCIe Gen3, ki razširi en sam vmesnik PCIe na več spodnjih vrat:

Dva 2,5 GbE Ethernet priključka, ki ju poganjajo krmilniki RTL8125BG
Ena reža M.2 M Key za NVMe SSD
En konektor FPC s signali PCIe za dodatno razširitev

HAT ima priključek 40P IPEX z 2-pasovno zmogljivostjo PCIe Gen3, čeprav priložena adapterska kartica zaradi omejitev združljivih SBC-jev uporablja samo 1-pasovnico.

S svojo izjemno pasovno širino omrežja, prilagodljivimi možnostmi shranjevanja in zmožnostmi razširitve je Radxa Dual 2.5G Router HAT idealen za gradnjo visoko zmogljivih omrežnih naprav, robnih računalniških platform in vgrajenih sistemov.

Besedilo je strojno prevedeno.

Obseg dostave

Radxa Dual 2.5G Router HAT
Hladilno telo 9 × 9 × 5 mm za hlajenje stikalnega čipa PCIe
Vijaki CM2×4×5 za pritrditev SSD
Bakreni steber M2×7+3 za podporo SSD
Bakreni steber M2,5×20, bakreni steber M2,5×5+3 in vijaki CM2,5×4 za namestitev HAT
Adapterski kabel IPEX v FPC
