Name: rdeča, rumena 3-polni 16 mm² 32 A 1 zapiralo, 1 odpiralo 690 V/AC Siemens 3LD22031TP53
Brand: Siemens
SKU: 1743138
Availability: BackOrder

Rdeč varnostni gumb za izklop z rumenim ozadjem in tremi zelenimi priključnimi sponkami.

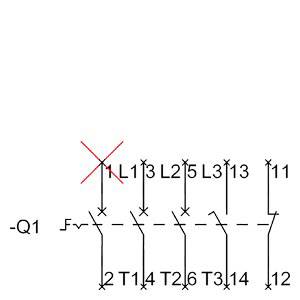

Shematski načrt nadtokovno relejevne naprave s šestimi priključnimi sponkami. Sponke L1, L2, L3 prikazujejo tok prevajujoče vodnike; T1, T2, T3 so izhodi. Rdeč 'X' označuje napačen kontakt.

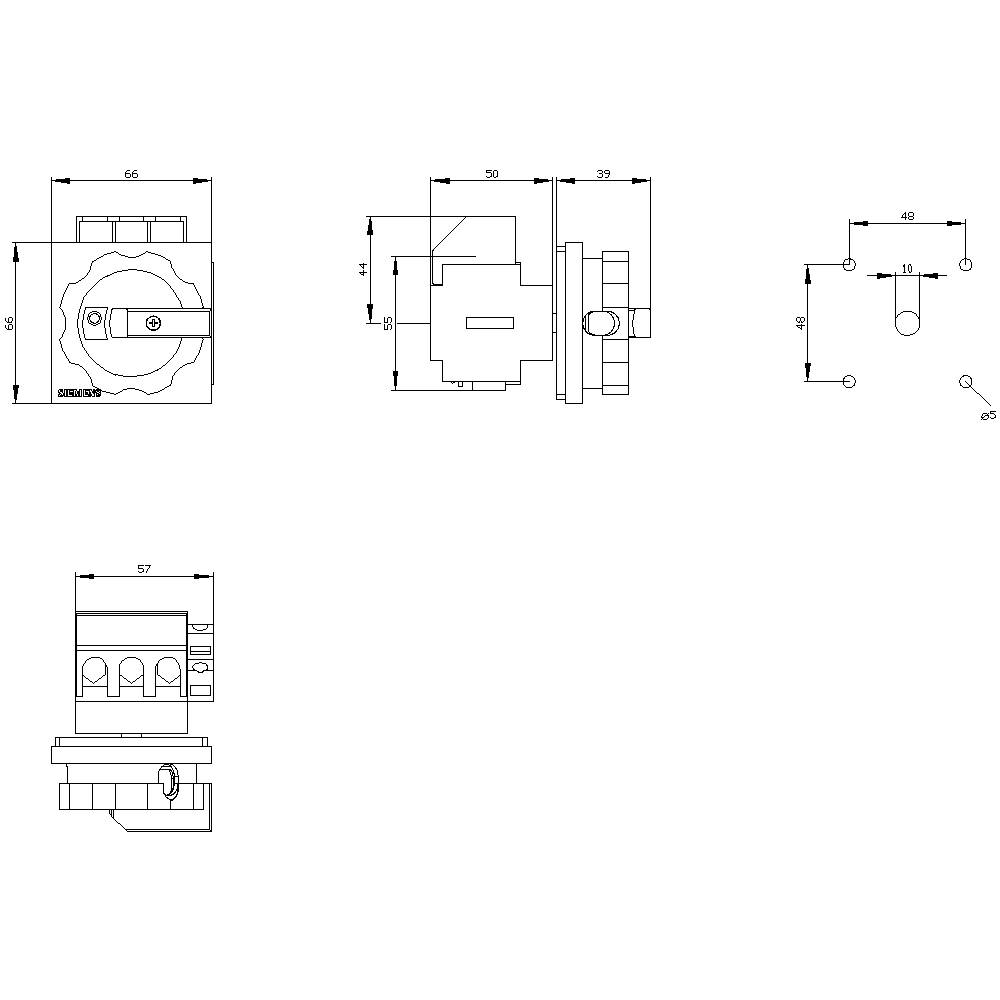

Tehnična risba stikala z različnimi pogledi in merami v milimetrih. Zgoraj levo čelni pogled, zgoraj desno stranski pogled, spodaj levo zadnji pogled.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

32 A

Kontakt

1 zapiralo

1 odpiralo

Obratovalna napetost

690 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (71,99 € / Kos)

71,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP65
Izolacijska napetost: 690 V.
Delovna frekvenca: 50/60 Hz
Temperatura okolice: -25 ° C - +55 ° C
Odpornost na napetost: 6 kV
mehanska življenjska doba: 100000
električna doba: 6000
Barva pogona: rdeča
Velikost stikalnega odklopa: 2
Izguba energije: 5,4 W

Kontakt: 1 zapiralo
1 odpiralo

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Barva: rdeča
rumena

Prečni prerez: 16 mm²

Število pinov: 3

Mere: (Š x V x G) 67 x 83 x 92.5 mm

Nazivni tok: 32 A

Nazivni tok - zaokrožen: 32 A

Izvedba: Stikalo za izklop v sili

Širina: 67 mm

Višina: 83 mm

Globina: 92.5 mm

: 10 kW

: 1

: 1

: 32 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Short rotary handle

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: Red

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743138 rdeča, rumena 3-polni 16 mm² 32 A 1 zapiralo, 1 odpiralo 690 V/AC Siemens 3LD22031TP53

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743138 rdeča, rumena 3-polni 16 mm² 32 A 1 zapiralo, 1 odpiralo 690 V/AC Siemens 3LD22031TP53

Opis

Siemens 3LD2203-1TP53. AC vhodna frekvenca: 50/60 Hz, nazivni tokovni izhod: 32 A, preklopna zmogljivost: 640 A. Barva izdelka: rdeča, rumena. Širina: 67 mm, Globina: 92,5 mm, Višina: 83 mm
