Name: rdeča, rumena 3-polni 185 mm² 250 A 690 V/AC Siemens 3LD24050TK13
Brand: Siemens
SKU: 1744149
Availability: BackOrder

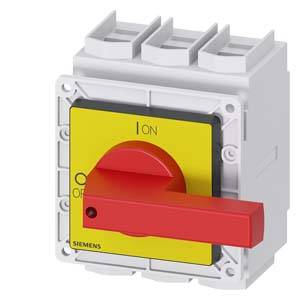

Rdeč vrtljiv stikalo na rumeni podlagi, označeno z 'ON' in 'OFF'. Namenjen krmiljenju električnih naprav, robustne izvedbe.

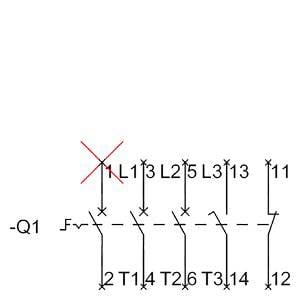

Shematski načrt električne vezave z več kontakti in povezavami, označeno napako pri 'L1'.

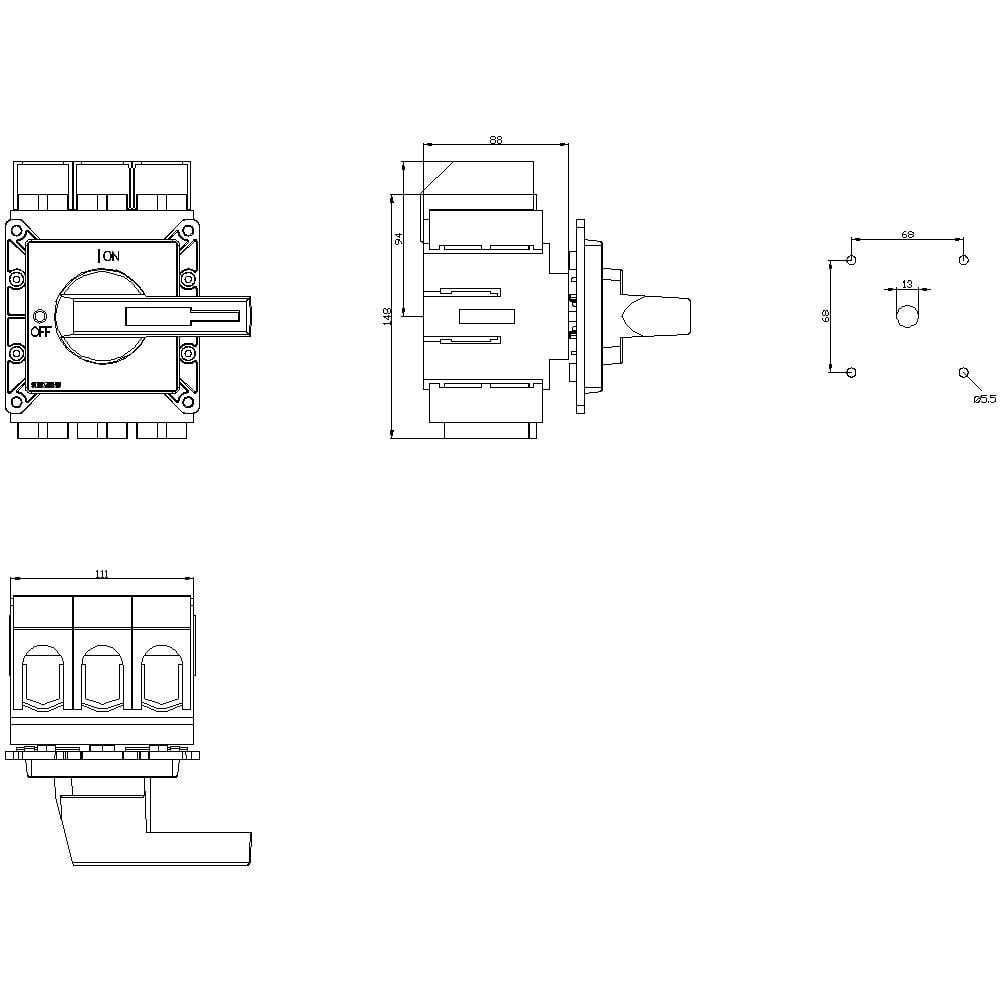

Tehnična risba stikala s pogledom od spredaj, s strani in od zgoraj, mere v milimetrih in vidni podrobni komponenti.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

250 A

Obratovalna napetost

690 V/AC

Barva

rdeča

rumena

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (475,00 € / Kos)

475,00 €

z DDV

Samo 29,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP65
Izolacijska napetost: 690 V.
Delovna frekvenca: 50/60 Hz
Temperatura okolice: -25 ° C - +55 ° C
Odpornost na napetost: 8 kV
mehanska življenjska doba: 100000
električna doba: 6000
Barva pogona: rdeča
Velikost stikalnega odklopa: 5
Izguba energije: 108 W.

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Barva: rdeča
rumena

Prečni prerez: 185 mm²

Število pinov: 3

Mere: (Š x V x G) 112 x 169 x 94 mm

Nazivni tok: 250 A

Nazivni tok - zaokrožen: 250 A

Izvedba: Stikalo za izklop v sili

Širina: 112 mm

Višina: 169 mm

Globina: 94 mm

: 110 kW

: 0

: 0

: 250 A

: 3

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Wing knob

: TRUE

: TRUE

: TRUE

: 132 kW

: 4 kA

: Red

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 250 A

: FALSE

: 224

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744149 rdeča, rumena 3-polni 185 mm² 250 A 690 V/AC Siemens 3LD24050TK13

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744149 rdeča, rumena 3-polni 185 mm² 250 A 690 V/AC Siemens 3LD24050TK13

Opis

SENTRON, 3LD stikalni odklopnik, 3-polno stikalo za izklop v sili, Iu = 250A, delovna moč / pri AC-23 A pri 400V: 132 kW, spredaj nameščen, preklopni pogon, rdeča / rumena, 4-luknjasta pritrditev ročaja Stikalo za zaustavitev v sili 3LD kot popravilo stikalo za varno odklop bremen v različnih okoljih. Uporaba 3LD napajalnikov je raznolika. Po odklopu omrežja zagotavljajo varno aktiviranje vseh električnih naprav, kot so preklop trofaznih motorjev ter klimatske in prezračevalne naprave. 3LD so se izkazali na mnogih področjih, zlasti pri predelavi in predelavi strojev mehanskega in transportnega inženirstva, v kemični industriji ali industriji hrane in pijač. Glavne in izklopne stikalne naprave 3LD za Siemens so značilne: 1. Modularna zasnova, hitra in enostavna vgradnja pomožnih stikal, priključek N-PE ali 4. Pol. 2. Vsestranska in uporabna po vsem svetu zaradi mednarodnih odobritev IEC, UL in ladjedelnic. 3. Stopnja zaščite do IP 65 z ohišjem za zunanjo uporabo. 4. Lahko se uporablja za DC aplikacije. 5. Tipi montaže: montaža na sprednji strani, pritrdilna plošča, DIN nosilec. 6. Optimalna ločitev mreže od 16 A do 250 A zaradi zaklepanja vrtljivega pogona. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
