Name: rdeča, rumena 4-polni 16 mm² 32 A 690 V/AC Siemens 3LD22171TL13
Brand: Siemens
SKU: 1743145
Availability: BackOrder

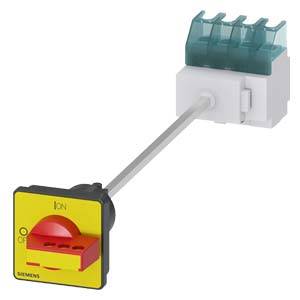

Večpolni ločilni stikalni element Siemens z rumeno-rdečo vrtljivo ročico, primeren za industrijske aplikacije in električno varnost.

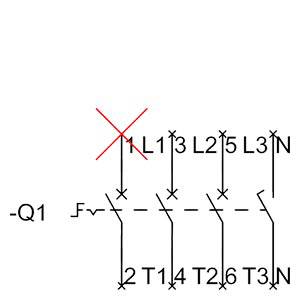

'Električna shema s kontaktorjem Q1, prikazuje izrez, kjer je napajalna napetost prekinjena z rdečim X-markerjem.'

Tehnična risba cilindričnega elementa z merami in vtičnim priključkom. Zgoraj so prikazani stranski in čelni pogled.

1/3

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

32 A

Obratovalna napetost

690 V/AC

Barva

rdeča

rumena

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (114,99 € / Kos)

114,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP65
Izolacijska napetost: 690 V.
Delovna frekvenca: 50/60 Hz
Temperatura okolice: -25 ° C - +55 ° C
Odpornost na napetost: 6 kV
mehanska življenjska doba: 100000
električna doba: 6000
Barva pogona: rdeča
Velikost stikalnega odklopa: 2
Izguba energije: 7,2 W

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Barva: rdeča
rumena

Prečni prerez: 16 mm²

Število pinov: 4

Mere: (Š x V x G) 67 x 79 x 385 mm

Nazivni tok: 32 A

Nazivni tok - zaokrožen: 32 A

Izvedba: Stikalo za izklop v sili

Širina: 67 mm

Višina: 79 mm

Globina: 385 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Frame clamp

: TRUE

: Wing knob

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: Red

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 32 A

: FALSE

: 22

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1743145 rdeča, rumena 4-polni 16 mm² 32 A 690 V/AC Siemens 3LD22171TL13

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1743145 rdeča, rumena 4-polni 16 mm² 32 A 690 V/AC Siemens 3LD22171TL13

Opis

SENTRON, 3LD stikalni odklopnik, 4-polno stikalo za izklop v sili, Iu: 32 A, delovna moč / pri AC-23 A pri 400 V: 11,5 kW, montaža na tleh z vrati, preklopni pogon, rdeča / rumena, Preklopite glavno stikalo in stikalo za ustavitev v sili 3LD kot popravilo za varno izklop bremen v različnih okoljih. Uporaba 3LD napajalnikov je raznolika. Po odklopu omrežja zagotavljajo varno aktiviranje vseh električnih naprav, kot so preklop trofaznih motorjev ter klimatske in prezračevalne naprave. 3LD so se izkazali na mnogih področjih, zlasti pri predelavi in predelavi strojev mehanskega in transportnega inženirstva, v kemični industriji ali industriji hrane in pijač. Glavne in izklopne stikalne naprave 3LD za Siemens so značilne: 1. Modularna zasnova, hitra in enostavna vgradnja pomožnih stikal, priključek N-PE ali 4. Pol. 2. Vsestranska in uporabna po vsem svetu zaradi mednarodnih odobritev IEC, UL in ladjedelnic. 3. Stopnja zaščite do IP 65 z ohišjem za zunanjo uporabo. 4. Lahko se uporablja za DC aplikacije. 5. Tipi montaže: montaža na sprednji strani, pritrdilna plošča, DIN nosilec. 6. Optimalna ločitev mreže od 16 A do 250 A zaradi zaklepanja vrtljivega pogona. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
