Name: rdeča, rumena 4-polni 16 mm² 40 A 690 V/AC Vrste vodnikov = N Siemens 3LD33300TL13
Brand: Siemens
SKU: 1741763
Availability: BackOrder

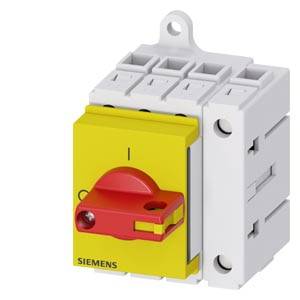

Rumen Siemensov ločilni odklopnik z rdečim vrtljivim ročajem. Stikalo je nastavljeno na '0' (izklopljeno). Namenjen montaži na steno, primeren za industrijske aplikacije.

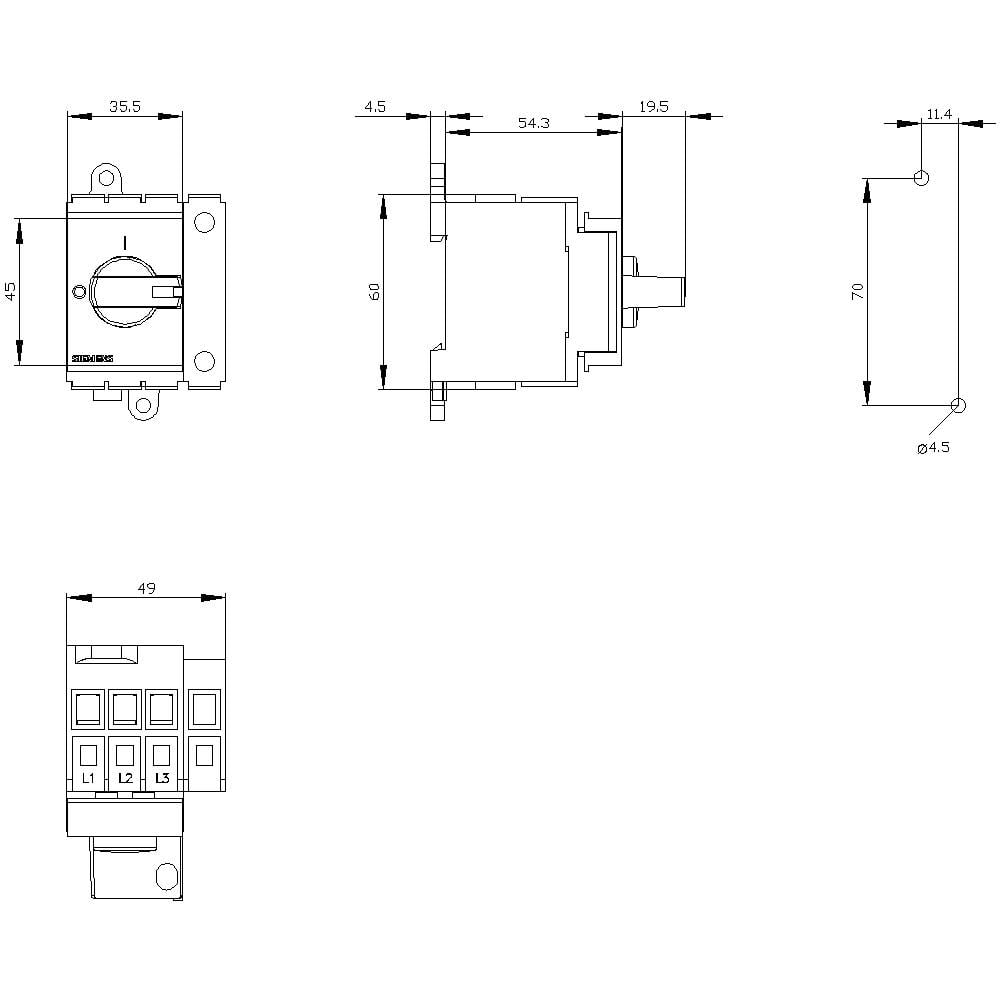

Shematski načrt električnega stikala z natančnimi merami: širina 35,5 mm, globina 54,3 mm, višina 60 mm, in priključnimi oznakami L1, L2, L3.

1/2

Slika je simbolična

Nazivna napetost

690 V/AC

Število pinov

Nazivni tok - zaokrožen

40 A

Obratovalna napetost

690 V/AC

Barva

rdeča

rumena

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

Število

kos - zaloga Nemčija

Skupaj (51,99 € / Kos)

51,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta zaščite: IP40
Izolacijska napetost: 690 V.
Delovna frekvenca: 50/60 Hz
Temperatura okolice: -25 ° C - +55 ° C
Odpornost na napetost: 6 kV
mehanska življenjska doba: 100000
električna doba: 6000
Barva pogona: rdeča
Izguba energije: 10 W.

Obratovalna napetost: 690 V/AC

Nazivna napetost: 690 V/AC

Barva: rdeča
rumena

Prečni prerez: 16 mm²

Število pinov: 4

Mere: (Š x V x G) 49 x 60 x 77 mm

Nazivni tok: 40 A

Nazivni tok - zaokrožen: 40 A

Izvedba: Stikalo za izklop v sili

Vrste vodnikov: N

Širina: 49 mm

Višina: 60 mm

Globina: 77 mm

: 12 kW

: 0

: 0

: 40 A

: 4

: IP40

: 0

: 1

: TRUE

: Frame clamp

: TRUE

: Wing knob

: TRUE

: TRUE

: TRUE

: 19 kW

: 1 kA

: Red

: TRUE

: FALSE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Built-in device fixed built-in technique

: 40 A

: FALSE

: 36

: Other

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1741763 rdeča, rumena 4-polni 16 mm² 40 A 690 V/AC Vrste vodnikov = N Siemens 3LD33300TL13

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1741763 rdeča, rumena 4-polni 16 mm² 40 A 690 V/AC Vrste vodnikov = N Siemens 3LD33300TL13

Opis

3LD3 stikalni odklopniki, Iu 40 A 3-polno glavno stikalo + N Nazivna delovna moč za AC-23 A pri 400V 15,0 kW Stikalo za distribucijo s preklopnim pogonom rdeče / rumeno Glavni in izklopni stikalo 3LD za varno izklop bremen v različnih okoljih , Uporaba 3LD3 napajalnikov je raznolika. Po odklopu omrežja zagotavljajo varno aktiviranje vseh električnih naprav, kot so preklop trofaznih motorjev ter klimatske in prezračevalne naprave. 3LD3 so predvideni tudi za uporabo nadzornih omaric, zlasti za aplikacije v majhnih strojih (npr. Žage, kompresorji, črpalke, mešalniki betona, vaje, rezkalni stroji in stroji za obdelavo lesa). Glavne in izklopne stikalne naprave 3LD za Siemens so značilne: 1. Modularna zasnova, hitra in enostavna vgradnja pomožnih stikal, priključek N-PE ali 4. Pol. 2. Vsestransko zahvaljujoč lokalni odobritvi. 3. Mehanska velikost za pet električnih velikosti. 4. Lahko se uporablja za DC aplikacije. 5. Tipi montaže: montaža na sprednji strani, pritrdilna plošča, DIN nosilec. 6. Optimalna ločitev mreže od 16 A do 63 A zaradi zaklepanja vrtljivega pogona. www.siemens.de/schaltgeraete. Siemens ponuja celoten portfelj zaščitnih, preklopnih, merilnih in nadzornih naprav, distribucijskih sistemov, stikal in vtičnic za varno in učinkovito električno infrastrukturo v stavbah in industriji.
