rele za preobremenitev Siemens 3RU2126-4DB1 1 kos

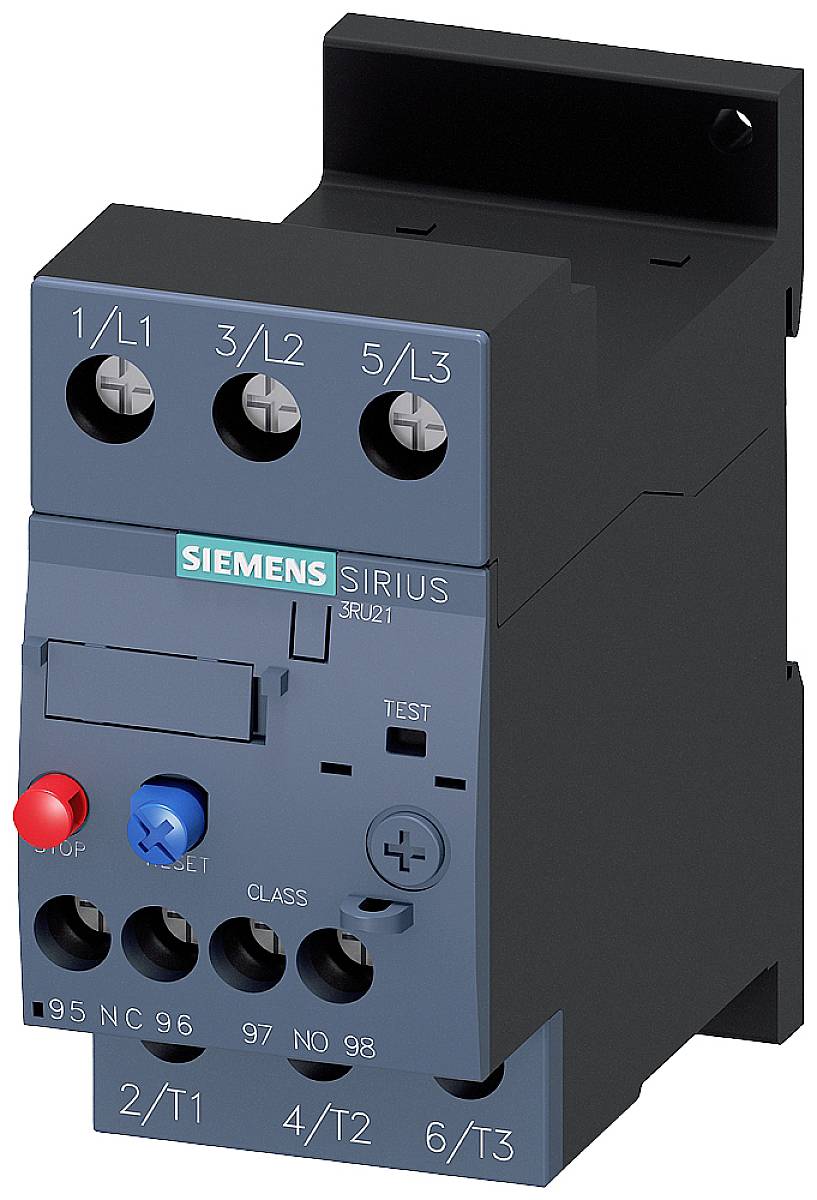

Siemensovo SIRIUS preobremenitveno relejevno stikalo, model 3RU21, prikazano z priključki in tipkami za krmiljenje in nastavitev električnih tokokrogov.
'Odprt električni razdelilnik z organizirano notranjo opremo, prikazuje različne električne komponente in kable za krmilno tehniko.'

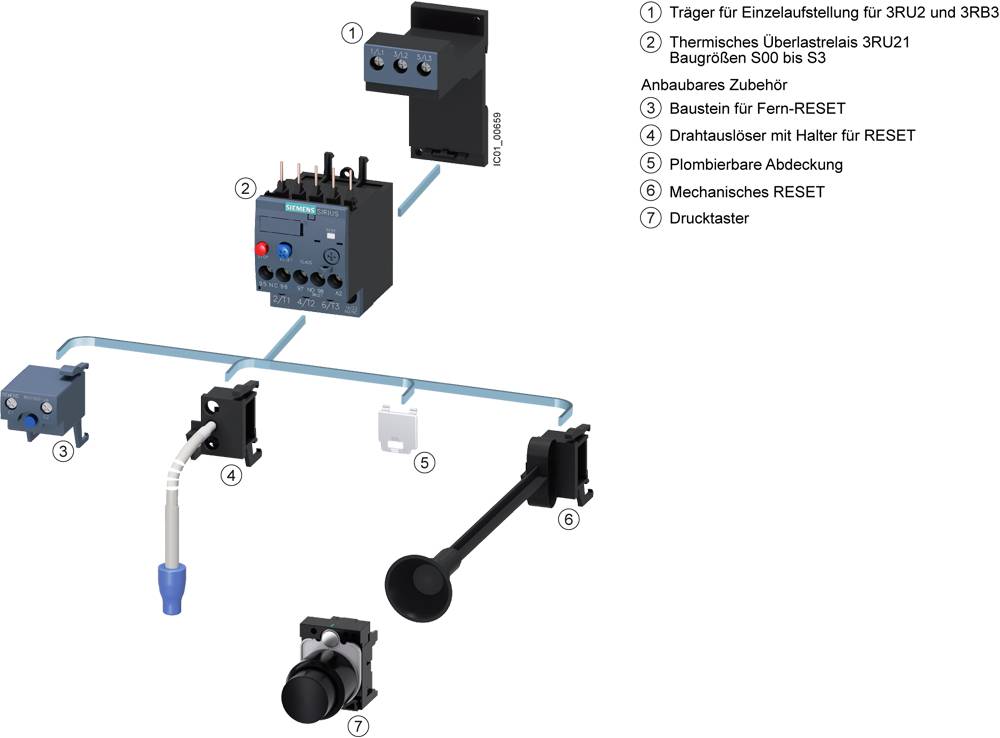

Kompleksna shema prikazuje električno krmilno enoto z dodatno opremo, kot so resetna enota, pokrov in gumb za pritisk. Različne komponente so oštevilčene in opisane.

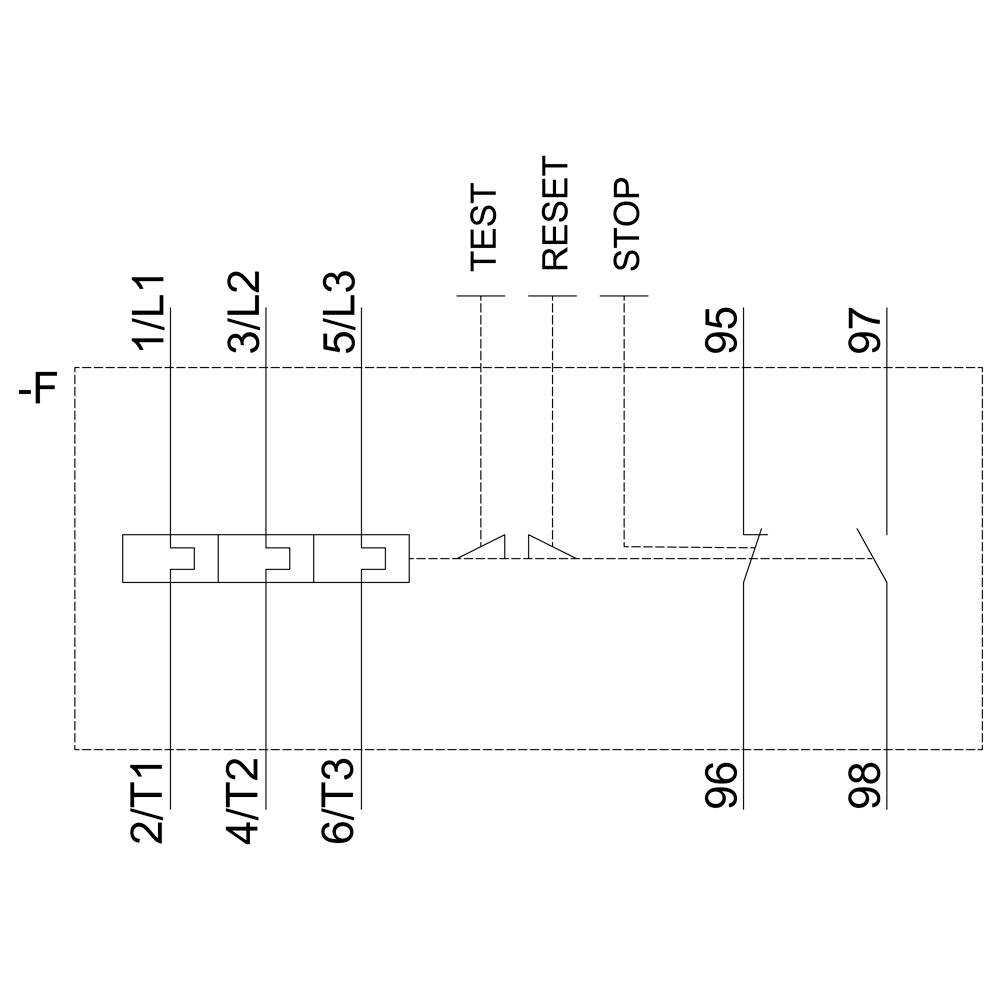

Shema električnega načrta s šestimi priključnimi sponkami (1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3) in stikali (Test, Reset, Stop).

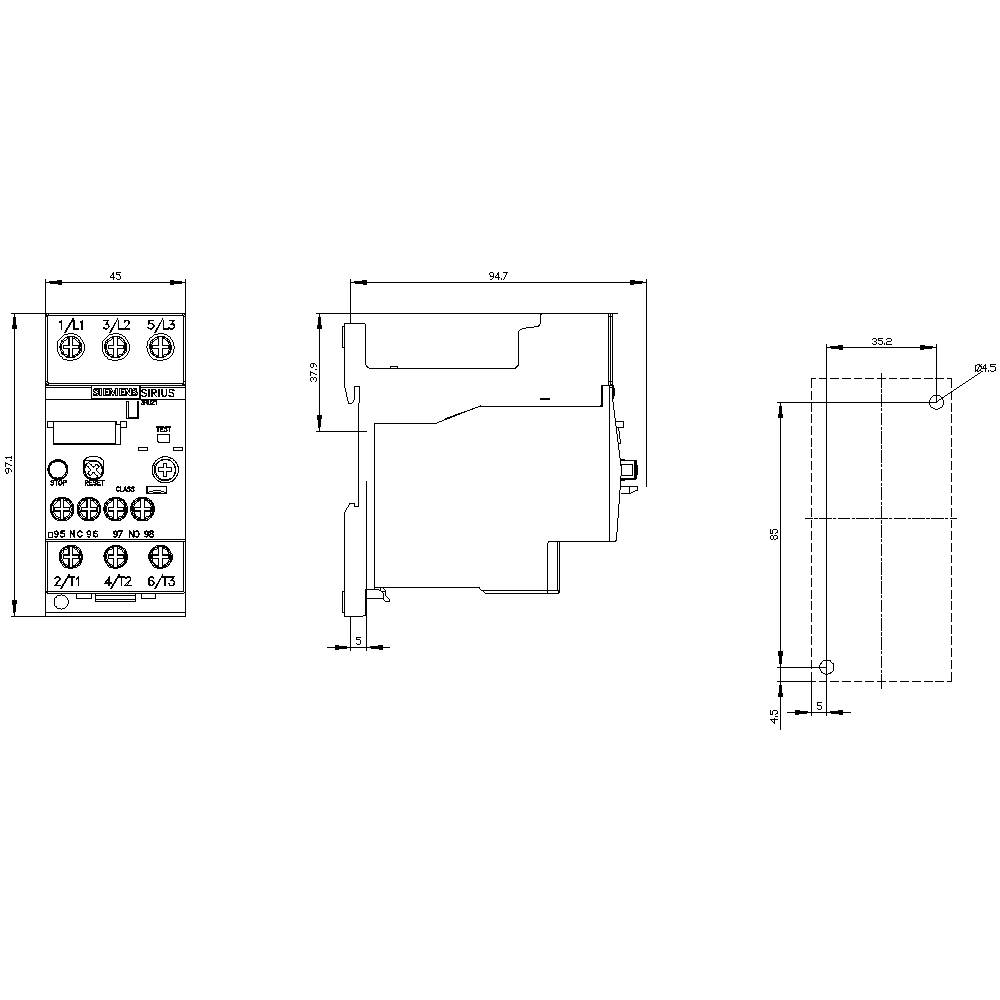

Tehnična risba elektronske naprave s čelnim, stranskim in zgornjim pogledom. Mere navedene v milimetrih.

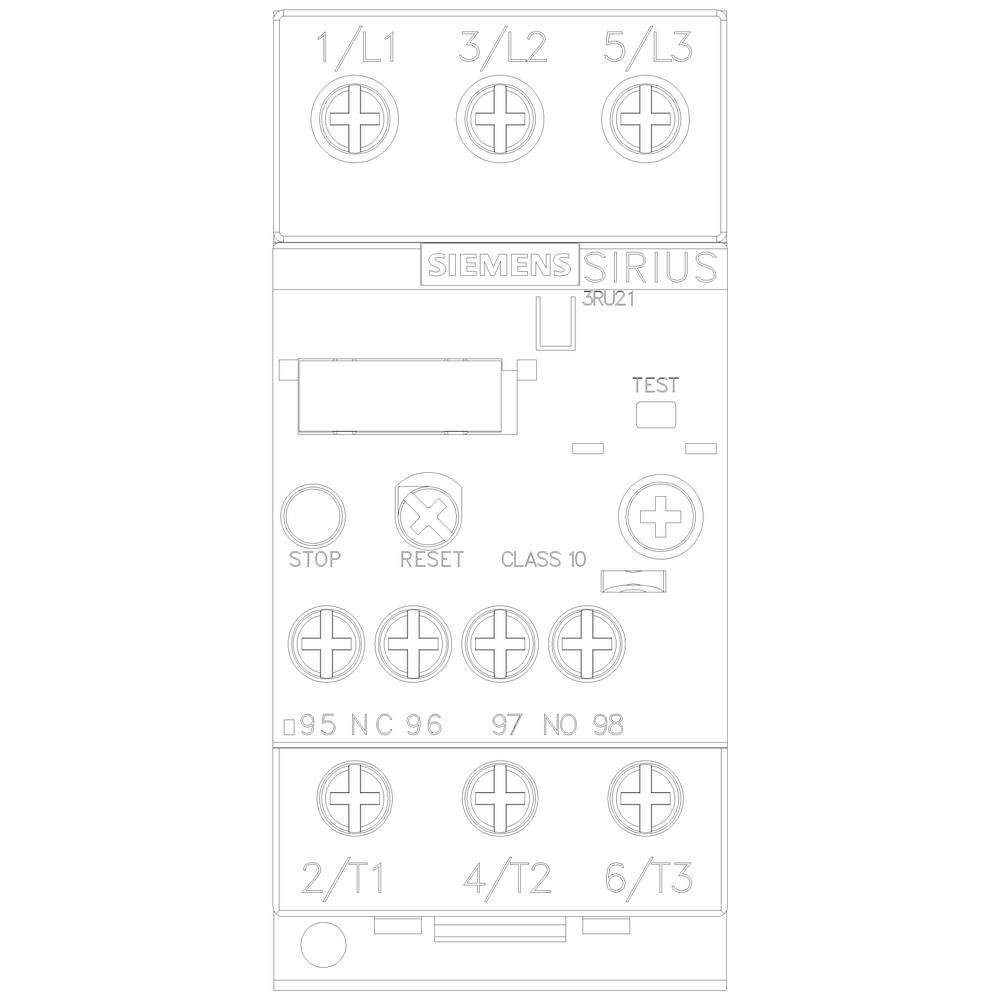

'Siemens SIRIUS kontaktor. Kontakti in priključki označeni: 1/L1, 3/L2, 5/L3, 95, 96, 97, 98, 2/T1, 4/T2, 6/T3. Tipke: STOP, PONASTAVITEV, PREIZKUS.'
1/6
Slika je simbolična
Vrsta izdelka
rele za preobremenitev
Funkcije
fazni izpad
preobremenitev
Vrsta
3RU2126-4DB1
Velikost
S0
Delovna napetost
690 V
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,19.11.
Število
Skupaj (124,99 € / Kos)
124,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Varovalka gG: 6 A, hitra: 10 A
Vrsta izdelka

rele za preobremenitev

Vrsta

3RU2126-4DB1

Velikost

S0

Funkcije

fazni izpad

preobremenitev

Delovna napetost

690 V

Nastavitveno območje toka (min.)

20 A

Nastavitveno območje toka (maks.)

25 A

Nastavitveno območje (tok)

20 - 25 A

Priključek

vijačni

IP20

Min. temperatura

-40 °C

Maks. temperatura

+70 °C

Širina

45 mm

Višina

97 mm

Globina

95 mm

Mere

(Š x V x G) 45 x 97 x 95 mm

Vsebina

1 kos

AWG (maks.)

8

AWG min.

16

Nazivni tok

25 A

Fleksibilni prečni prerez (maks.)

10 mm²

Maks. prečni prerez trdnosti

10 mm²

Fleksibilen prerez (min.)

1 mm²

Togi prerez (min.)

1 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1744122 rele za preobremenitev Siemens 3RU2126-4DB1 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1744122 rele za preobremenitev Siemens 3RU2126-4DB1 1 kos

Opis

Rele za preobremenitev 20 ... 25 A za zaščito motorja Velikost S0, RAZRED 10 Posamezna vgradnja Glavni tokokrog: vijak Dodatno vezje: vijak Ročno-avtomatski rele RESET SIRIUS 3RU2 za zaščito porabnikov, ki je odvisen od toka, z normalno zagonom zaradi nedovoljenega visokega ogrevanja zaradi preobremenitve ali izpada faze. Ta serija je še posebej prilagodljiva in stroškovno učinkovita. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo z različnimi nastavitvenimi območji oddajanja zaradi preobremenitve. Na voljo so z vijakom ali vzmetnim priključkom za hitro, brez vzdrževanja in proti vibracijam povezava, pa tudi za samostojno namestitev. Pribor je primeren za vse velikosti S00 do S3. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
