rele za preobremenitev Siemens 3RU2136-4QB1 Piece 1 kos

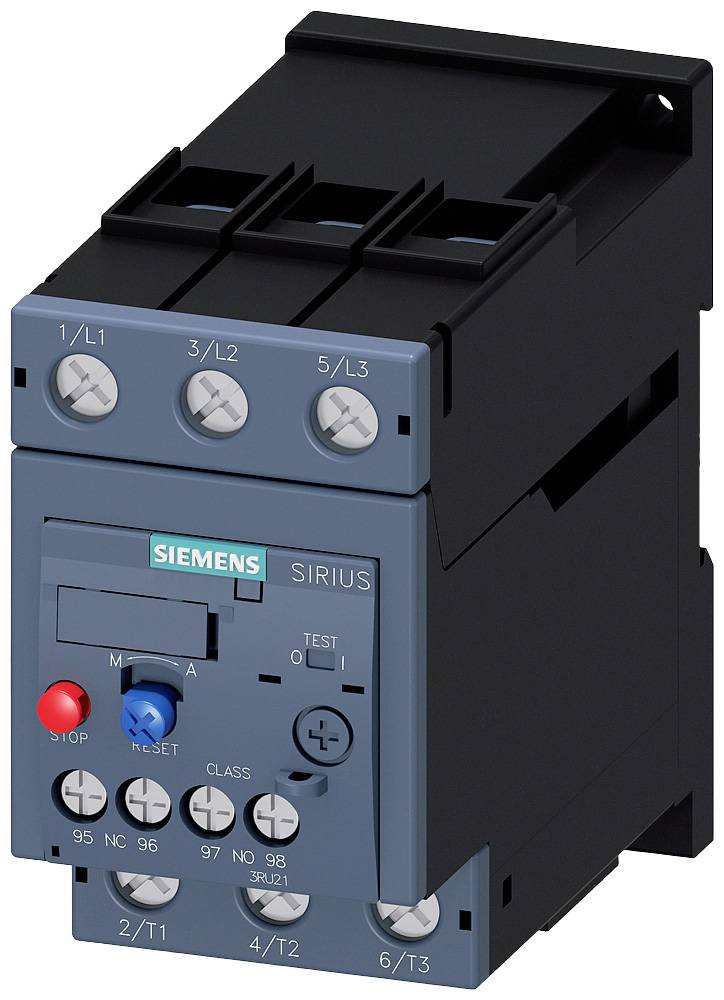

Industrijski kontaktor v omari z logotipom Siemens. Zgornja stran ima priključke za tri faze (1/L1, 3/L2, 5/L3), spodnja stran pa za izhode (2/T1, 4/T2, 6/T3).
Odprta električna omarica prikazuje različne električne komponente, kable in nadzorno ploščo.

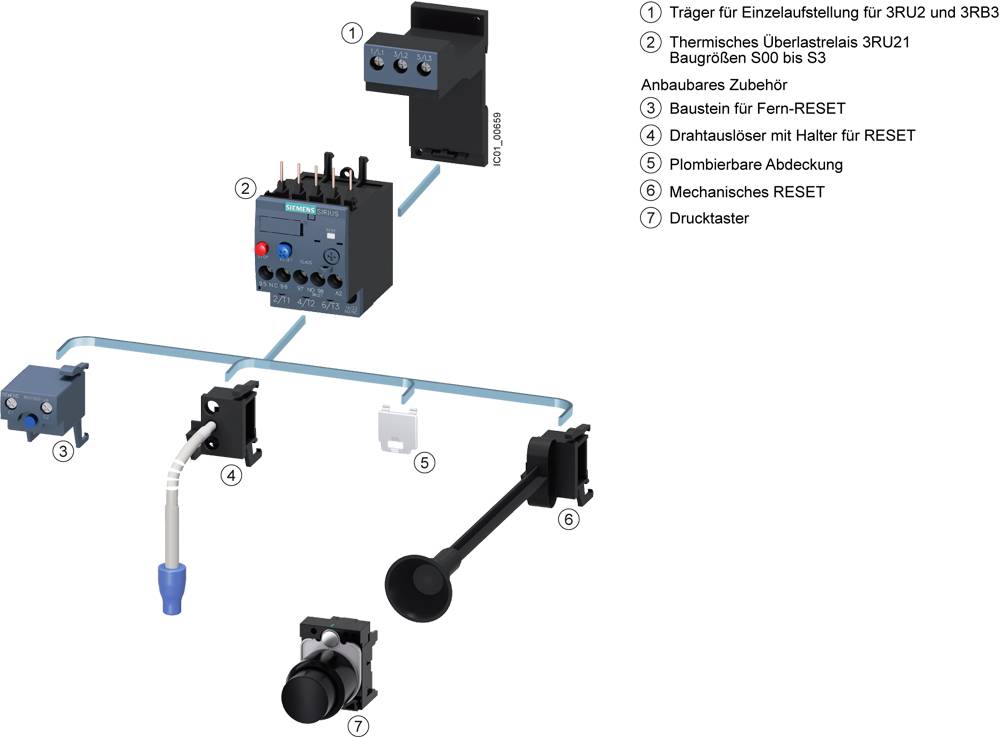

'Diagram elektromehanski sistema. Glavne komponente so oštevilčene: nosilec, preobremenitveno relejevsko stikalo, daljinski RESET, gumb.'

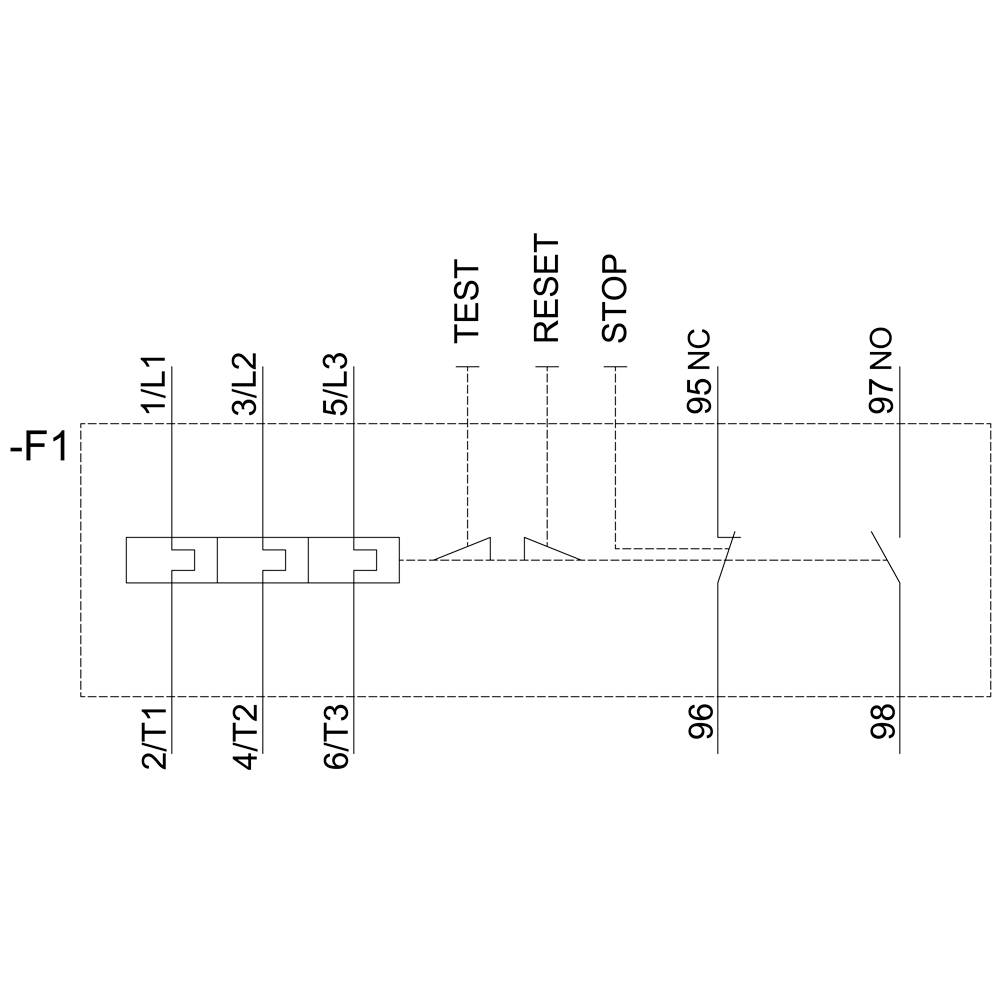

'Diagram električnega stikala s priključki: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 96, 97NO, 98.'

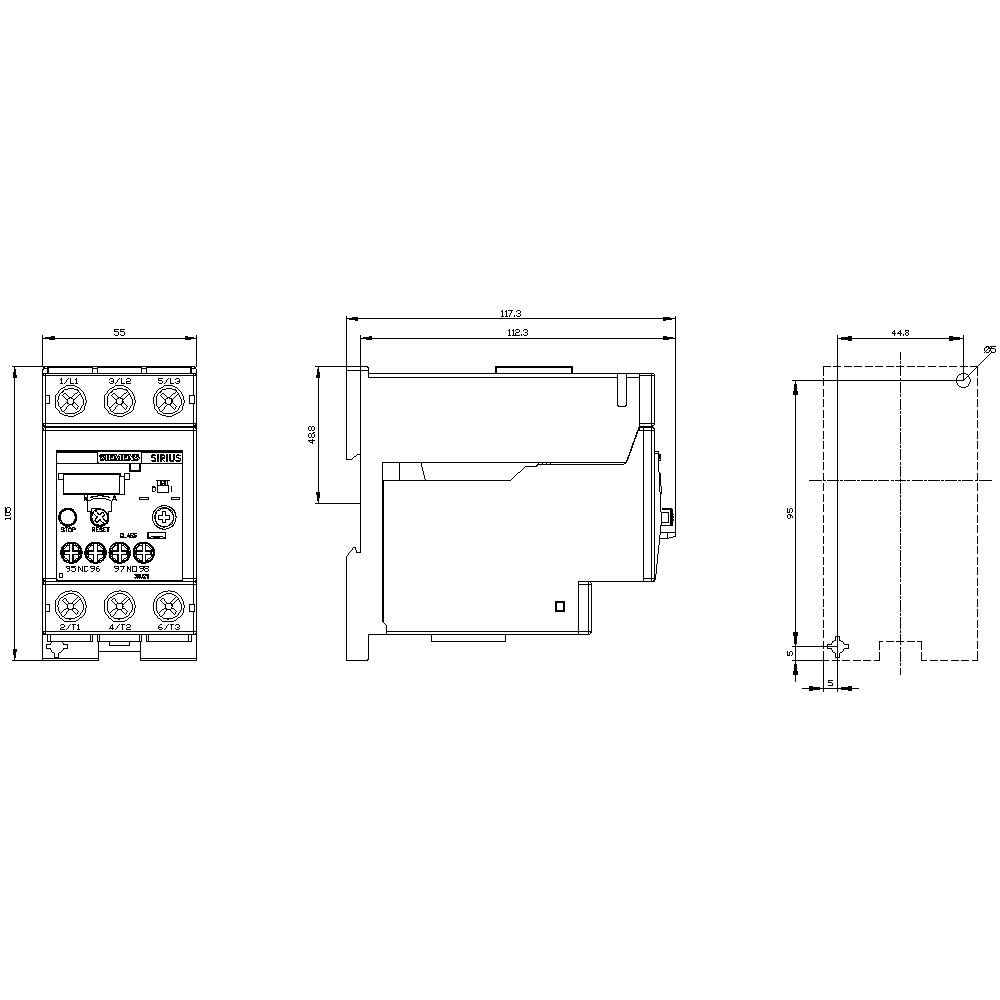

Tehnična risba električnega naprave s tremi pogledi: sprednji pogled, stranski pogled, pogled od zgoraj. Mere so navedene.
1/5
Slika je simbolična
Vrsta embalaže
Piece
Vrsta izdelka
rele za preobremenitev
Funkcije
preobremenitev
Vrsta
3RU2136-4QB1
Velikost
S2
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Dostava čet.,19.11.
Število
Skupaj (199,99 € / Kos)
199,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

  • Varovalka gG: 6 A, hitra: 10 A
Vrsta embalaže

Piece

Vrsta izdelka

rele za preobremenitev

Vrsta

3RU2136-4QB1

Velikost

S2

Funkcije

preobremenitev

Značilnosti

samodejno/ročno stikalo

Delovna napetost

690 V

Nastavitveno območje toka (min.)

47 A

Nastavitveno območje toka (maks.)

57 A

Nastavitveno območje (tok)

47 - 57 A

Priključek

vijačni

IP20

Min. temperatura

-40 °C

Maks. temperatura

+70 °C

Širina

55 mm

Višina

105 mm

Globina

117 mm

Mere

(Š x V x G) 55 x 105 x 117 mm

Vsebina

1 kos

AWG (maks.)

1

AWG min.

18

Nazivni tok

57 A

Fleksibilni prečni prerez (maks.)

35 mm²

Maks. prečni prerez trdnosti

10 mm²

Fleksibilen prerez (min.)

1 mm²

Togi prerez (min.)

1 mm²

Separate positioning

1

1

0

CLASS 10

Screw connection

690 V

UKCA

da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1745424 rele za preobremenitev Siemens 3RU2136-4QB1 Piece 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1745424 rele za preobremenitev Siemens 3RU2136-4QB1 Piece 1 kos

Opis

Preobremenitveni rele 47 ... 57 A za zaščito motorja Velikost S2, RAZRED 10 Posamična vgradnja Glavni tokokrog: vijak Dodatno vezje: vijak Ročno-avtomatski rele RESET SIRIUS 3RU2 za zaščito potrošnikov, ki je odvisen od toka, ob normalni zagon pred nedovoljeno visokim ogrevanjem zaradi preobremenitve ali izpada faze. Ta serija je še posebej prilagodljiva in stroškovno učinkovita. Svetovne odobritve (npr. IEC in UL / CSA) in aplikacije v potencialno eksplozivnih aplikacijah (ATEX ali IEC Ex) so predmet seveda. Na voljo z različnimi nastavitvenimi območji oddajanja zaradi preobremenitve. Na voljo so z vijakom ali vzmetnim priključkom za hitro, brez vzdrževanja in proti vibracijam povezava, pa tudi za samostojno namestitev. Pribor je primeren za vse velikosti S00 do S3. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
