Name: Rele za tiskano vezje 4.5 V/DC 1 A 2 x preklopni Panasonic AGQ2104H 1 kos
Brand: Panasonic
SKU: 504835
Availability: SoldOut

Elektronski sestavni del z oznako 'AGQ2004H', ki izvira iz Japonske in ima več kovinskih zatičev na spodnji strani.

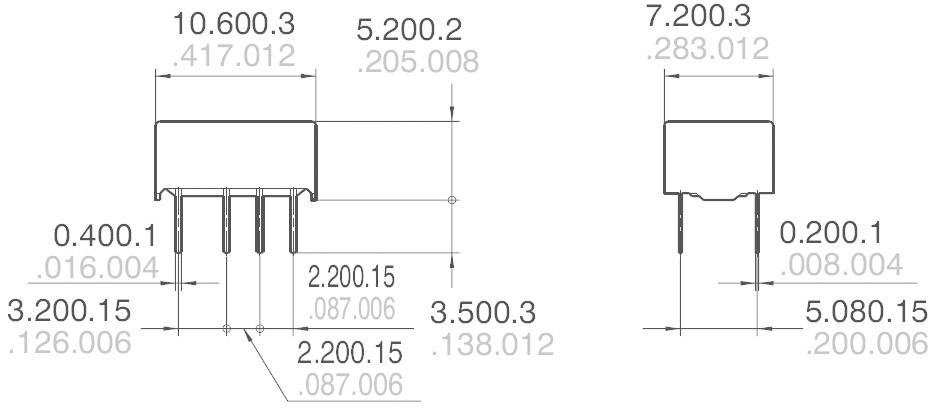

'Merska risba elektronskih komponent z natančnimi dimenzijami v milimetrih. Dva elektronska komponenta različnih velikosti in priključkov.'

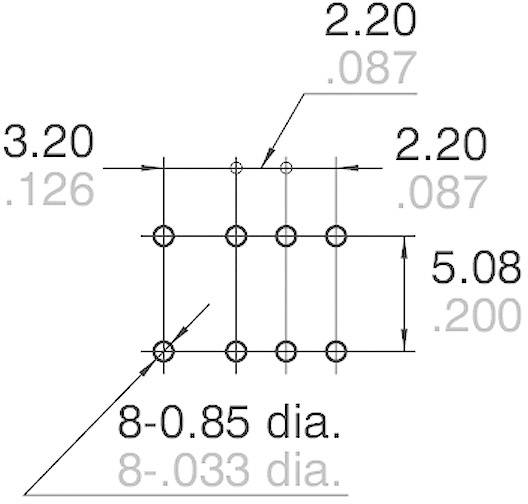

Tehnična risba luknjaste predloge: 8 izvrtin s premerom 0,85 mm. Razdalje: 3,20 mm horizontalno, 2,20 mm vertikalno.

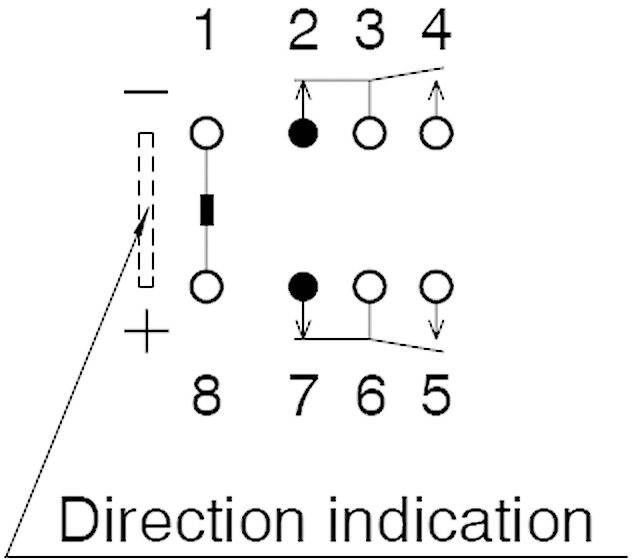

Smernica z diagramom, ki prikazuje kroge, puščice in številke od 1 do 8 ter pojasnjuje smer gibanja.

1/4

Slika je simbolična

Vrsta izdelka

rele za tiskano vezje

Nazivna napetost tuljave

4.5 V/DC

Način nadzora

bistabilno, 1 tuljava

Kontakt

2 menjalo

Preklopna napetost (maks.)

110 V/DC

125 V/AC

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Ni na voljo

Skupaj (4,29 € / Kos)

4,29 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: rele za tiskano vezje

Vrsta: AGQ2104H

Nazivna napetost tuljave: 4.5 V/DC

Odzivna napetost (min.): 3.38 V/DC

Delovna napetost (maks.): 6.75 V/DC

Način nadzora: bistabilno, 1 tuljava

Upor (tuljava): 202.5 Ω

Kontakt: 2 menjalo

Material kontakta: AgPd + Au

Preklopna napetost (maks.): 110 V/DC
125 V/AC

Preklopni tok maks.: 1 A

Maks. preklopna moč: 30 W
37.5 VA

Priključek: spajkalni zatič

Mehanska življenjska doba: 5 x 10⁷

Min. temperatura: -40 °C

Maks. temperatura: +85 °C

Dolžina: 10.6 mm

Širina: 7.2 mm

Višina: 5.2 mm

Mere: (D x Š x V) 10.6 x 7.2 x 5.2 mm

Vsebina: 1 kos

Izvedba: bistabilen

Nazivna napetost (podrobnosti): 4.5 V/DC

Preklopna moč: maks. 30 W/37,5 VA

Napetostna trdnost: (tuljava/kontakt) 2,5 kV

Vrsta: AGQ2104H

Temperatura okolice: -40 - +85 °C

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 504835 Rele za tiskano vezje 4.5 V/DC 1 A 2 x preklopni Panasonic AGQ2104H 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 504835 Rele za tiskano vezje 4.5 V/DC 1 A 2 x preklopni Panasonic AGQ2104H 1 kos

Opis

Izjemno majhen, kompakten in tanek signalni rele z majhno osnovno površino za veliko gostoto komponent. Zelo visoka prebojna napetost v skladu s standardom podjetja Bellcore. Uporaba: telekomunikacije, uporabniška elektronika, merilna, varnostna in medicinska tehnologija.
