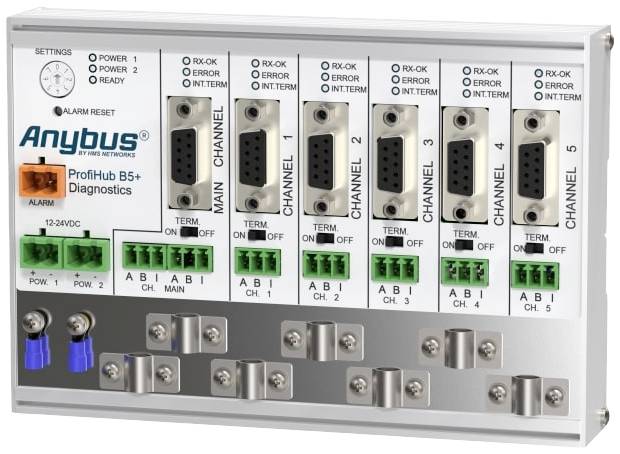

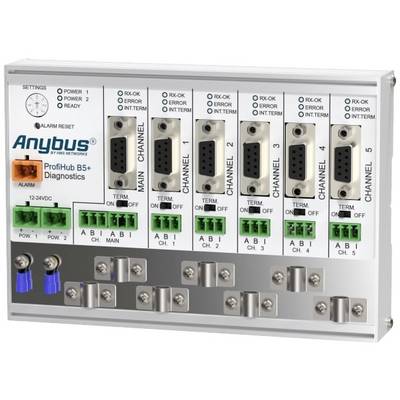

repetitor Anybus ProfiHub B5+R Delovna napetost: 12 V/DC, 24 V/DC
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
14 kos - zaloga Nemčija
Število
Skupaj (1745,00 € / Kos)
1745,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
repetitor Anybus ProfiHub B5+R Delovna napetost: 12 V/DC, 24 V/DC
- Namestitev in odstranitev podrejenih med tekočim delovanjem
- Vsak kanal je odporen na kratek stik
- Kompaktna in robustna oblika
- Zaslon s statusom in indikacijo napak za vsak kanal
- Konektorje DB9 in vijačne sponke je mogoče mešati
- Primerno za vse DP kable
- Omrežna topologija po meri
- Omrežja, ki jih je enostavno razširiti
- Prihrani stroške
Tehnične specifikacije
- Vrsta izdelka
repetitor
- Vrsta
ProfiHub B5+R
- Delovna napetost
12 V/DC
24 V/DC
- Maks. obratovalna temperatura
70 °C
- Obratovalna temperatura (min.)
-25 °C
- Obratovalna napetost
12-24 V/DC
- Obratovalna temperatura
-25 do 70 °C
- Mere
(Š x V) 113 mm x 35 mm
- Višina
35 mm
- Širina
113 mm
- Proizv. št. delov
17020R
- Poraba toka
275 mA pri 24 V napajanju
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2986318 repetitor Anybus ProfiHub B5+R Delovna napetost: 12 V/DC, 24 V/DC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2986318 repetitor Anybus ProfiHub B5+R Delovna napetost: 12 V/DC, 24 V/DC
Izjava o skladnosti
Izjava o skladnosti 2986318 repetitor Anybus ProfiHub B5+R Delovna napetost: 12 V/DC, 24 V/DC
Opis
Repetitor ProfiHub B5+R
ProfiHub B5+R je napreden, prilagodljiv in robusten repetitor IP20 za instalacije Profibus DP. Uporablja se lahko za ustvarjanje dolgih vej in hrbteničnih struktur z zvezdasto ali drevesno strukturo v okoljih IP20.
PROFIBUS DP je visokohitrostno komunikacijsko vodilo s strogimi tehničnimi smernicami glede odcepnih linij, saj lahko na primer morebitni odboji zlahka povzročijo motnje v komunikaciji. Če je treba nastaviti odseke ali zvezdne segmente, to običajno zahteva drage naložbe v repetitorje.
ProfiHub B5+R je inovativna komponenta za takšne aplikacije; predstavlja popolno gospodarno rešitev za postavitev zanesljivih podružnic v omrežjih DP visoke hitrosti. Ima funkcionalnost transparentnega 5-kratnega repetitorja z galvansko ločenimi kanali. To omogoča izgradnjo omrežnih struktur z razširjenimi odcepi, od katerih lahko vsak posamezno oskrbuje do 31 naprav in ima enako dolžino kot glavni vodilni vod. ProfiHub B5+R sporočila, ki prispejo na en kanal, osveži in jih posreduje na vse ostale kanale (topologija kurja nogica).
Ker ProfiHub B5+R ustvarja galvansko ločene segmente, je zdaj mogoče naprave med delovanjem odstraniti in namestiti. Poleg tega se električne motnje na vodilu in EMC motnje na odcepu ne razširijo na druge segmente. Inteligentna logična in izolacijska vezja ProfiHub B5+R zagotavljajo, da se bitna širina ne spremeni. To pomeni, da ni nobenih omejitev za serijsko povezovanje z napravami ProfiHub. Logika tudi samodejno zazna hitrost prenosa.
Za lažjo montažo je zaključek integriran s pomočjo zaključnih uporov in ga je mogoče vklopiti/izklopiti. Izberemo lahko tudi princip ozemljitve: direktno ali kapacitivno ozemljitev. ProfiHubs se napajajo z 10-32 V DC (na voljo so tudi različice za 110/230 V AC). Za odpravljanje težav, vzdrževanje in zagon imajo ProfiHubs zaslon na zunanji strani, ki prikazuje status posameznih kanalov (Podatki in Napaka).
Besedilo je strojno prevedeno.
