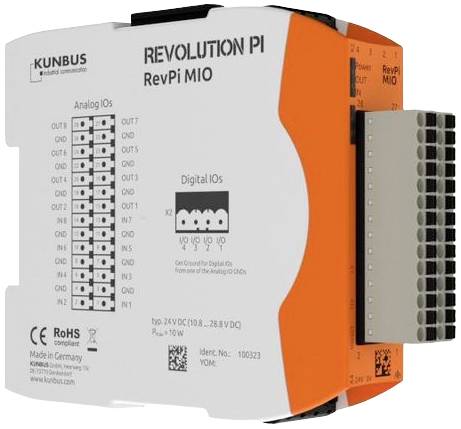

Revolution Pi by Kunbus RevPi MIO PR100323 razširitveni modul za PLC-krmilnik 24 V/DC

8 analognih vhodov in 8 analognih izhodov je mogoče povezati prek 28-polne priključne letve na sprednji strani modula. Tako vhodi kot izhodi delujejo z napetostjo 0–10 V. Spremenljivi preklopni pragi omogočajo, da se analogni vhodi obnašajo kot digitalni vhodi. Preklopne pragove je mogoče nastaviti za vsak kanal. Vsak analogni vhod ima visoko impedanco z vhodnim uporom 100 kΩ in ima strojni filter z mejno frekvenco 1,5 kHz. Poleg tega je vsak vhod zaščiten pred impulzi ESD z zaščitno diodo. Analogne izhode je mogoče konfigurirati tudi za oddajanje konstantne, vnaprej določene napetosti. To omogoča uporabo analognih izhodov kot digitalnih izhodov in uporabo logičnih nivojev do 10 V. Poleg analognih vhodov in izhodov ima RevPi MIO tudi 4 digitalne kanale. Vsak kanal je mogoče konfigurirati kot digitalni vhod ali digitalni izhod s konfiguracijskim orodjem Revolution Pi PiCtory. Nastavite lahko tudi naslednje načine delovanja: PWM vhod, meritve impulzov, GPI 24 V, PWM izhod, impulzni izhod & GPO 24 V nivojski izhod. Digitalni vhodi/izhodi so povezani preko 4-polnega konektorja na vrhu.
