Revopoint MetroY Ultra Standard Edition 3D skener

Revopoint MetroY Ultra 3D skener

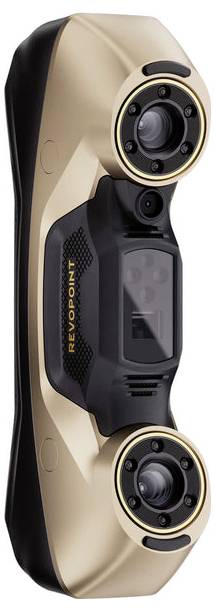

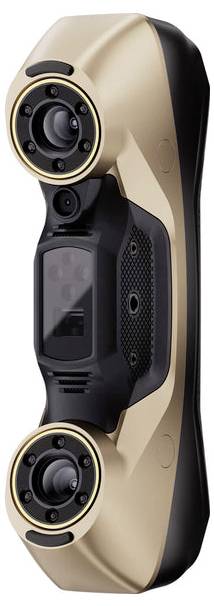

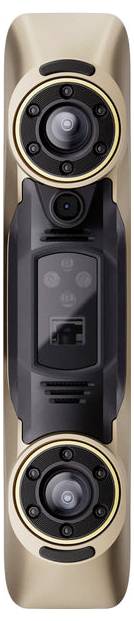

Revopoint MetroY Ultra je visoko natančen 3D-skener za brezkontaktno digitalizacijo majhnih do srednje velikih komponent. Sistem, zasnovan za merilne naloge, zagotavljanje kakovosti, obratni inženiring, hitro izdelavo prototipov in aditivno proizvodnjo, združuje lasersko skeniranje na osnovi modre svetlobe s strukturirano svetlobo, visoko hitrostjo skeniranja in preverljivo volumetrično natančnostjo. Zaradi tega je skener še posebej primeren za industrijske aplikacije, kjer so natančni 3D-podatki, ponovljivi rezultati in robustni testni procesi ključnega pomena.

Razvito za natančne 3D-meritve in industrijske testne procese
MetroY Ultra je dosledno zasnovan za 3D-merilno tehnologijo. Njegova volumetrična natančnost 0,015 mm + 0,04 mm x D (m) omogoča zajem kompleksnih geometrij za nadaljnje meritve, validacijo in odločitve o proizvodnji. V povezavi z neobveznim ali od izdaje odvisnim preverjanjem na kraju samem je mogoče delovanje skenerja preveriti in dokumentirati v realnem času.

Ključne prednosti na prvi pogled
5 načinov skeniranja z modro svetlobo za različne geometrije in površine komponent
Volumetrična natančnost: 0,015 mm + 0,04 mm x D (m)
Visoka hitrost: do 90 sličic na sekundo
Visokozmogljivo zajemanje podatkov: do 3.000.000 točk/s
Strukturirana svetloba brez označevalnika z do 7.000.000 pikami/s
Skeniranje temnih ali sijajnih površin brez razpršila za skeniranje v laserskih načinih
Brezžično skeniranje prek omrežja Wi-Fi 6 z neposrednimi povratnimi informacijami
Zunanje lasersko skeniranje z do 100.000 luksi
HD RGB kamera za barvne 3D modele
Programska oprema Revo Metro Scan za Windows in macOS
Revo Measure za certificirane 3D-meritve in kontrolo v izdaji CMM

5 načinov skeniranja za različne geometrije in površine

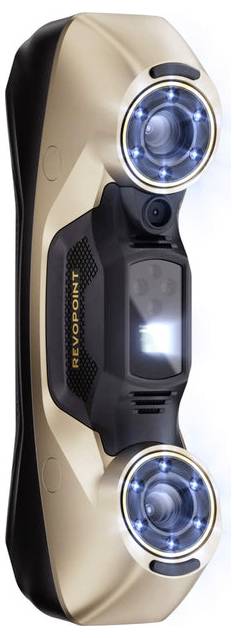

Revopoint MetroY Ultra uporablja pet načinov skeniranja z modro svetlobo za zanesljivo zajemanje različnih geometrij in površin komponent. To omogoča prilagodljivo prilagoditev skenerja resničnim nalogam testiranja in digitalizacije. Visokohitrostni način s 34 križnimi črtami je zasnovan za hitro zajemanje podatkov na ravnih, sijočih ali temnih površinah. Način podrobnosti s 15 vzporednimi črtami zajame fine podrobnosti, robove in kompleksne površinske strukture z izjemno natančnostjo. Način Globoke luknje z eno linijo je bil razvit za težko dostopna območja, kot so globoke luknje, vdolbine, utori in mrežaste strukture.

Strukturirana svetloba in samodejni vrtljivi podstavek za ponovljive rezultate
Za geometrije obdelovancev s številnimi značilnostmi je na voljo način strukturirane svetlobe s polnim poljem brez označevalcev. To omogoča hitro in natančno digitalizacijo brez označevalnih točk, z do 7.000.000 točkami na sekundo. V kombinaciji z dvoosnim gramofonom MetroY Ultra z enim samim pritiskom na gumb ustvari zelo natančne, ponovljive 3D-modele. To je še posebej pomembno za standardizirane postopke testiranja, serijske komponente in ponavljajoče se naloge digitalizacije. Za načine strukturirane svetlobe, vključno s samodejnim vrtenjem mize, je na temnih ali sijajnih površinah potreben Scanspray.

Preverljiva natančnost meritev in zagotavljanje kakovosti
MetroY Ultra ni le 3D-skener za zajem geometrije, temveč orodje za preverljive 3D-meritve. Certificirana kroglična plošča iz ogljikovih vlaken omogoča preverjanje volumetrične natančnosti neposredno na kraju samem in v realnem času. Programska oprema primerja skeniranje z individualno metrološko datoteko kroglične plošče, izračuna volumetrično odstopanje in potrdi delovanje sistema. Ta funkcija je še posebej pomembna za uporabnike v zagotavljanju kakovosti, preskusnih laboratorijih, kontroli proizvodnje in povsod drugje, kjer morajo biti rezultati meritev sledljivi in standardizirani.

Razlika med standardno in CMM izdajo
Standardna izdaja: Vključuje 3D-skener Revopoint MetroY Ultra za visoko natančne 3D-skeniranja, obratni inženiring, digitalizacijo in zajem industrijskih podatkov.
CMM Edition: Razširi skener s funkcijami za preverljive 3D-meritve in profesionalni pregled.
Priložena kroglična plošča: Samo CMM Edition vključuje certificirano kroglično ploščo iz ogljikovih vlaken za testiranje volumetrične natančnosti na kraju samem v realnem času.
Vključen Revo Measure: Izdaja CMM vključuje tudi 1-letno licenco za Revo Measure z metrološkimi algoritmi, certificiranimi s strani PTB, za standardizirane testne in merilne naloge.
Standardna izdaja brez merilnega paketa: Kroglična plošča in merilnik Revo nista vključena v standardno različico in ju je treba po potrebi kupiti ločeno.
Za koga je primerno: Standardna izdaja je idealna za 3D-skeniranje, obratni inženiring in pripravo digitalnih modelov. CMM Edition je prava izbira za zagotavljanje kakovosti, testiranje komponent, poročila o pregledih in dokumentirane merilne procese.

Revo Measure za certificirane 3D meritve in preglede
Izdaja CMM vključuje programsko opremo Revo Measure z 1-letno licenco. Rešitev temelji na metroloških algoritmih, certificiranih s strani PTB, in podpira standardizirane procese testiranja za zahtevne inženirske in kontrolne delovne procese. Iz zajetih podatkov 3D-skeniranja je mogoče izpeljati preverljive meritve, da se natančno analizirajo odstopanja med ciljnimi in dejanskimi vrednostmi. Za dokumentacijo in komunikacijo je mogoče izvoziti profesionalna poročila v obliki PDF z merilnimi podatki, diagrami odstopanj in barvnimi kartami.

Priložena brezplačna programska oprema Revo Metro Scan
Brezplačna programska oprema Revo Metro vam omogoča ustvarjanje 3D-skeniranja v štirih korakih: skeniranje, obdelava, urejanje in izvoz. Programska oprema je na voljo za Windows in macOS ter podpira izhod v formatih PLY, OBJ, STL, ASC, 3MF, GLTF in FBX. Natančne nastavitve skeniranja omogočajo ciljno usmerjen nadzor nad zajemanjem oblaka točk. Med postopkom skeniranja spremljanje oblaka točk v realnem času zagotavlja takojšnje zaznavanje manjkajočih območij.

Prilagodljivi delovni tokovi za 3D-skeniranje, obratni inženiring in aditivno proizvodnjo
Po zajemu podatkov je mogoče surove podatke samodejno obdelati ali ročno optimizirati z orodji za fuzijo in mreženje. Za naknadno obdelavo so na voljo funkcije izbire, čiščenja, glajenja, poenostavitve in polnjenja lukenj. To omogoča, da se MetroY Ultra brezhibno integrira v digitalne delovne procese, povezane s 3D-tiskanjem, CAD-om, obratnim inženiringom in aditivno proizvodnjo.

Brezžično skeniranje in povratne informacije v realnem času
Skener podpira brezžično skeniranje prek omrežja Wi-Fi 6. Sken se v realnem času prenaša na računalnik, čigar računalniška moč se uporablja. Hkrati se lahko slika v živo prikaže na terminalski napravi ali monitorju prek Revo Mirror. To omogoča takojšnjo prepoznavanje mrtvih kotov ali nepopolnih območij in neposredno ponovno skeniranje. Revo Mirror je združljiv z operacijskimi sistemi Windows, macOS, iOS in Android.

Primerno tudi za zunanje lasersko skeniranje v težkih svetlobnih pogojih

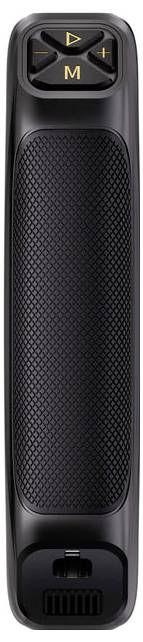

Revopoint MetroY Ultra je zasnovan za zunanje lasersko skeniranje pri svetlobi do 100.000 luksov. To pomeni, da se sistem lahko uporablja tudi v zahtevnih svetlobnih pogojih, na primer med skeniranjem v bližini proizvodnje ali na prostem. Priloženo baterijsko držalo omogoča do 2,5 ure neprekinjenega skeniranja in znatno širi paleto aplikacij.

Real Color za barvite in realistične 3D-modele
MetroY Ultra s svojo vgrajeno HD-RGB kamero zajame dejanske barvne informacije in teksture površin. To ima za posledico barvite 3D-modele z visokim vizualnim učinkom. Te barvne podatke je mogoče uporabiti tudi v programu Revo Measure za predstavitev poročil o meritvah in evalvacij na bolj živahen in profesionalen način. To predstavlja jasno dodano vrednost za aplikacije pri razvoju izdelkov, dokumentaciji, vizualizaciji ali digitalnem arhiviranju.

Natančna kalibracija in skeniranje v CAD
V dobavi je priložena fotolitografska kalibracijska plošča, ki zagotavlja natančnost in zanesljivost skenerja. Ta redna kalibracija je še posebej pomembna v profesionalnih okoljih, kjer so potrebni dosledni rezultati skeniranja in ponovljive meritve. Za nadaljnjo obdelavo 3D-skeniranih podatkov v CAD modele je na voljo Revo Design. Programska oprema podpira urejanje mrež, modeliranje prostega oblikovanja, parametrično modeliranje in celotne delovne procese skeniranja v CAD za obratni inženiring, razvoj izdelkov in industrijsko oblikovanje.

Besedilo je strojno prevedeno.
