Schlegel SSWSTBII_C009 SSWSTBII_C009 tipka za klicanje z vrtljivim stikalom ročno, vrtljivo stikalo črna 1 kos

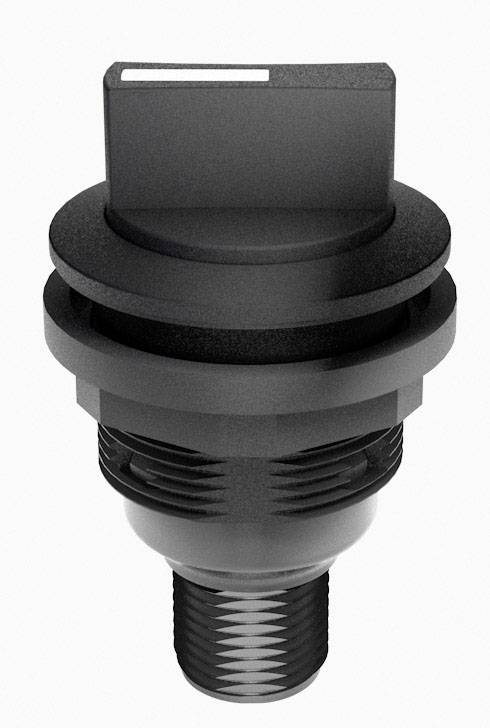

Črn kovinski priključek z navojem in ravnim robom, primeren za industrijske aplikacije ali strojne povezave.

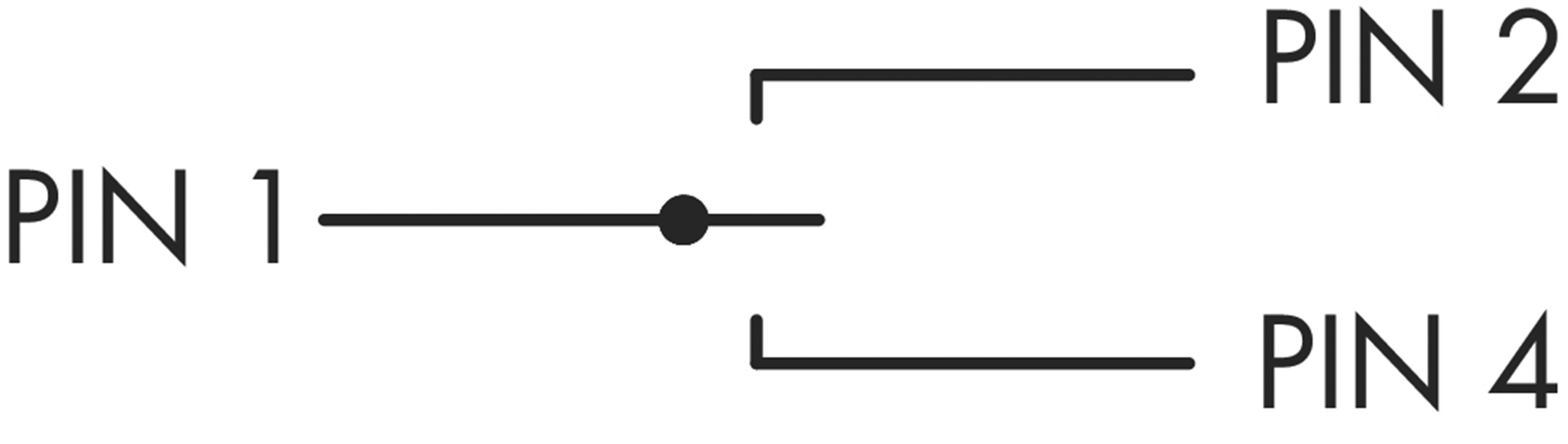

Diagram električnega načrta. Pin 1 je povezan s skupno točko, ki vodi do Pin 2 in Pin 4, kar simbolizira skupno ožičenje.
'PIN 1' je povezan z 'PIN 2' ali 'PIN 4', prikazan z stikalom.

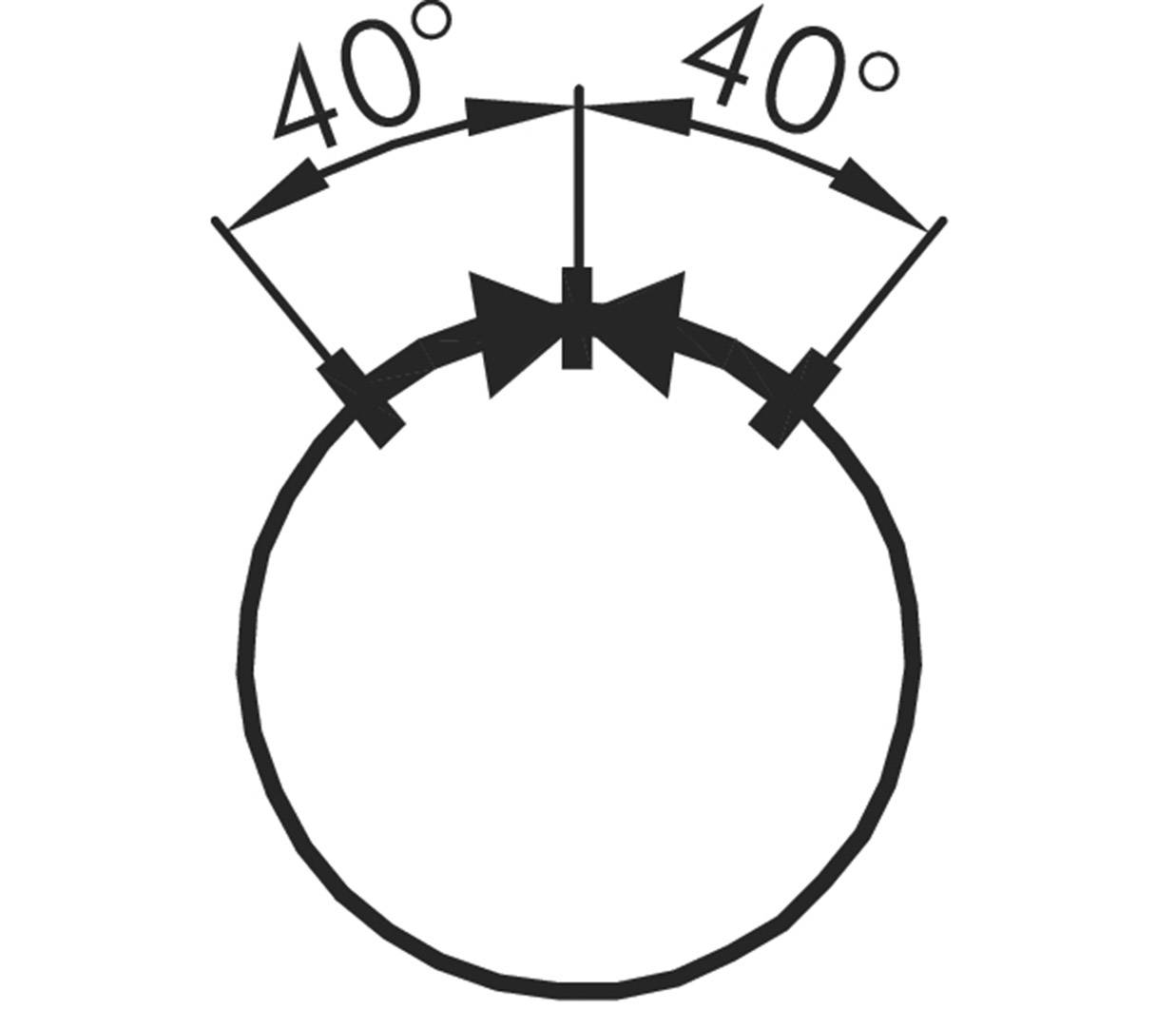

Krog z dvema notranjima kotoma, ki merita po 40 stopinj, prikazan s puščicama, ki izhajata iz roba kroga.

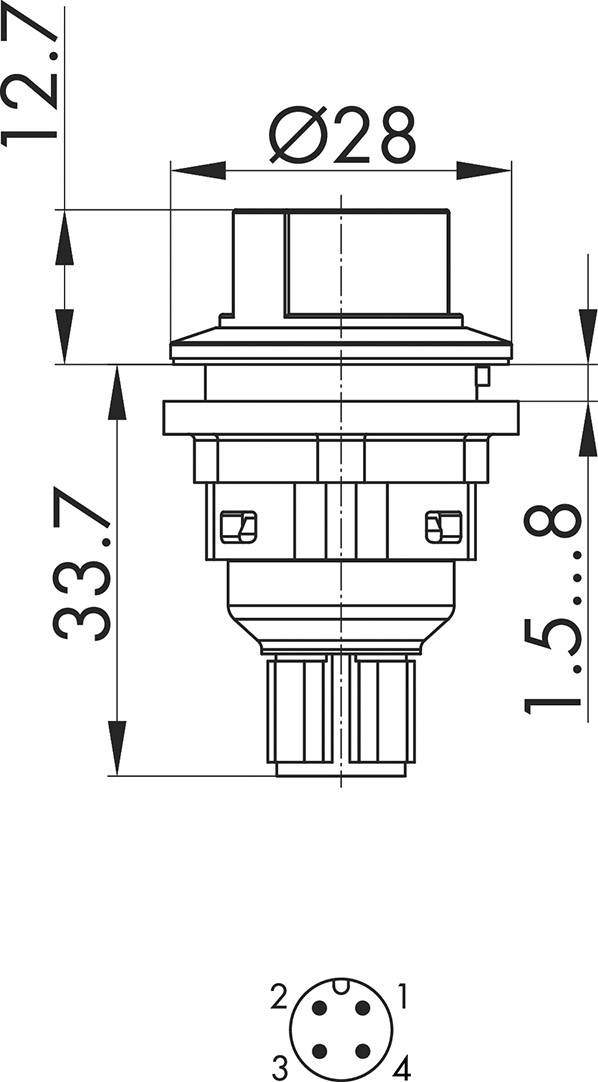

Tehnična risba okroglega vtikača s premerom Ø 28 mm in dolžinskimi merami 12,7 mm, 33,7 mm in 1,5-8 mm. Prikazuje razporeditev pinov spodaj (1 do 4).

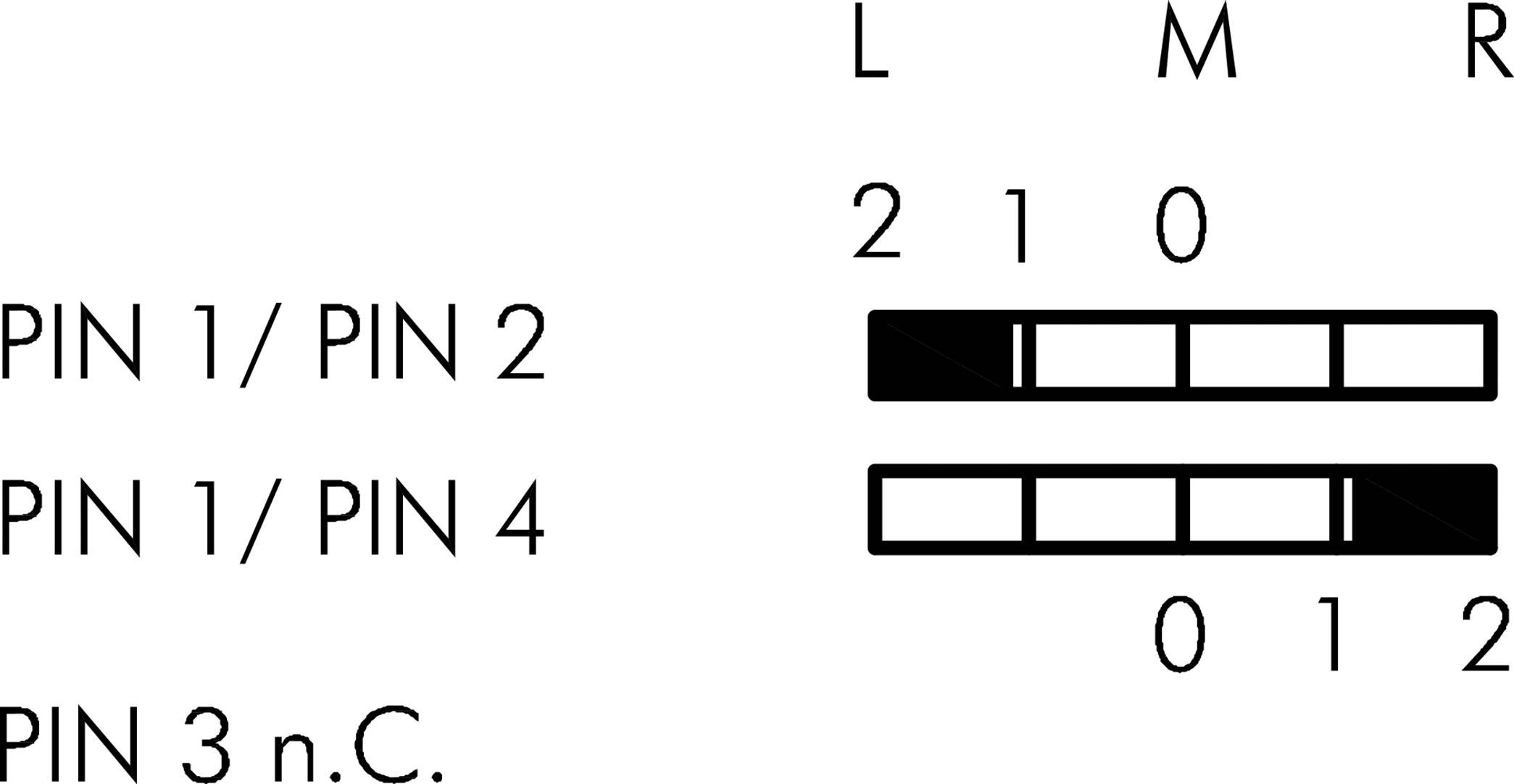

Diagram prikazuje razporeditev pinov za avdio priključek. Zgoraj: 'L', 'M', 'R', Pin 2, 1, 0. Spodaj prikazuje dve vezavi za PIN 1/2, PIN 1/4, PIN 3 n.C.
1/6
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Kmalu na voljo
Število
Skupaj (49,99 € / Kos)
49,99 €
pravd.Tax.Untaxed z DDV
poštnina ni vključena 6,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
brez nadaljnjih stroškov pošiljanja
Vključena je 14-dnevna politika vračila
Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Schlegel SSWSTBII_C009 tipka za klicanje z vrtljivim stikalom ročno, vrtljivo stikalo črna 1 kos

Dodatne informacije

Tehnične specifikacije

  • Zaščitni razred: II (zaščitna izolacija)
  • Osvetlitev: ne
  • Lahko je označeno: ne
  • Sprednji okvir: črn
  • Oblika: okrogla
Vrsta izdelka

tipka za klicanje

Značilnosti stikal/tipk

z vrtljivim stikalom

Vrsta osvetlitve

brez

Aktivacija - vrsta

ročno

vrtljivo stikalo

Barva

črna

Barva ohišja

črna

Priključek

M12 vtikač

Funkcije

tipkalno

Kontakt

2 zapiralo

Mehanska življenjska doba

1000000

Električna življenjska doba

1000000

Vgradnja - premer

22.3 mm

IP65

IP67

Min. temperatura

-25 °C

Maks. temperatura

+70 °C

Preklopna napetost

50 V DC/AC

Preklopni tok maks.

4 A

Dolžina

46.4 mm

Širina

28 mm

Višina

28 mm

Primerno za (podrobnosti)

Serija: SHORTRON® connect

Vsebina

1 kos

Mere

(D x Š x V) 46.4 x 28 x 28 mm

Skladnost z RoHS

Ja

Vrsta

SSWSTBII_C009
