Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Tehnične specifikacije
- Vrsta izdelka
Wallbox
- Avtorizacija
RFID
NFC
- Polnilni vtikač
tip 2
- Način polnjenja
modul 3
- Število priključkov
1 x
- Moč polnjenja
22 kW
- Število faz
3-fazni
- Nazivna napetost
380 V
IP55
- Barva
večbarvna

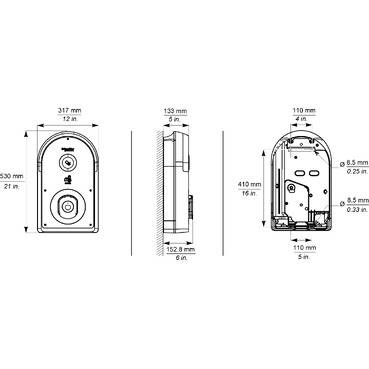

- Širina
317 mm
- Višina
529 mm
- Globina
153 mm
- Teža
7.5 kg
- Maks. temperatura
40 °C
- Min. temperatura
-25 °C
Wall mounting
317 mm
529 mm
153 mm
FALSE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
10-10 mm²
1
FALSE
0
0
22 kW
0
0
0
0
1
0
0
0
0
0
0
TRUE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
FALSE
FALSE
TRUE
1.6
FALSE
TRUE
FALSE
TRUE
TRUE
FALSE
FALSE
FALSE
TRUE
3-phase
TRUE
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Navodila za uporabo in varnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Navodila za uporabo in varnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Navodila za uporabo in varnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Navodila za uporabo in varnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Navodila za uporabo in varnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Navodila za uporabo in varnost 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Informacije
Informacije 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Podatkovni list o popravljivosti/trajnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Izjava o skladnosti
Izjava o skladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Izjava o skladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Izjava o skladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Izjava o skladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Izjava o skladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Izjava o skladnosti 3342446 Schneider Electric EVB3I22N40M Wallbox tip 2 modul 3 Število priključkov 1 x 22 kW RFID, NFC
Opis

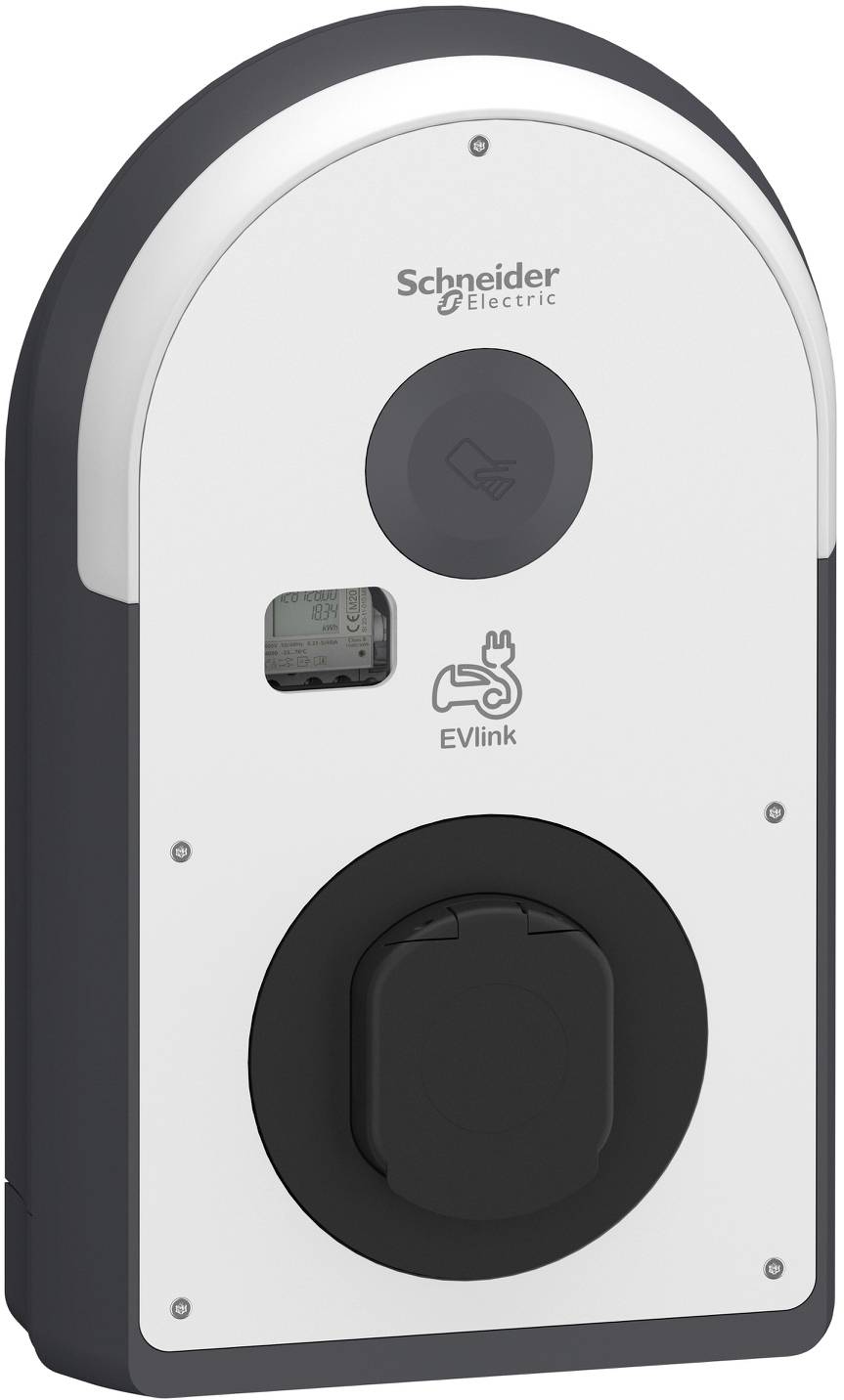

EVlink Pro AC Wallbox v izvedbi, ki je skladna z zakonom o kalibraciji, z vtičnico tipa 2 z zaklopkami. Za uporabo v javnih garažah ali parkiriščih, za notranjo ali zunanjo montažo na steno, na EVlink stelo (EVA1PBS1 / EVA1PBS2) ali v kovinskem kompletu (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Polnjenje v načinu 3 v skladu z IEC 61851-1, trifazno z največjo polnilno močjo 22 kW, vtičnica tipa 2. Z vgrajenim števcem, ki je skladen z nemškim zakonom o kalibraciji, zaznavanje preostalega toka 6 mA DC (omogoča uporabo zaščitne naprave za preostali tok tipa A). Digitalni vhodi: 1 za začasno omejitev toka, 1 za odloženo/prekinjeno polnjenje, 1 za zaznavanje prisotnosti električnega vozila. Krmilnik dostopa prek čitalnika NFC/RFID. NFC bralnik 13,56 MHz, združljiv z značkami tipa 1, 2, 4 in 5, RFID bralnik: skladen s protokoloma ISO/CEI 14443 A in B ter ISO/CEI 15693, združljiv z Mifare Ultralight, Mifare Classic, Mifare Plus. Informacije za uporabnika in statusna sporočila prek jasno vidnega LED-loka, zagon polnilne postaje Wallbox prek aplikacije eSetup prek Bluetootha. Komunikacijski standardi: Bluetooth, 2 ethernetna vhoda (1 za verižno povezovanje), serijski Modbus, Modbus TCP, OCPP 1.6J za povezavo z zalednim sistemom in sistemom za upravljanje obremenitve EcoStruxure EV Charging Expert. Dodatna oprema: modul Wi-Fi (EVA1MW), modemski modul (EVA1MS in EVA1MM), modul ISO 15118 (EVA1M8), ki ga je mogoče priključiti na krmilnik polnjenja. Barva polnilne postaje: Ohišje: temno siva RAL 7016 in črna RAL 9005, Sprednji pokrov: bela RAL 9003. Dimenzije ŠxVxG: 317x529x153 mm, Teža: 7,5 kg, Material: polikarbonat, obdelan z UV-žarki. Odpornost proti udarcem IK10, zaščitni razred IP55, delovna temperatura od -25 do 40 °C, temperatura skladiščenja od -40 do 80 °C, delovna nadmorska višina največ 2000 m brez zmanjšanja nazivne moči, relativna vlažnost od 5 do 95 %, poraba energije 10 W. Ozemljitveni sistem: TT, TN(S) ali TN(C)(S), IT združljiv z dodatnim izolacijskim transformatorjem v napajalniku. Norme in standardi: CE, EV Pripravljeno, IEC/EN 61851-1 Ed 3.0, IEC/EN 62196-1 Ed 2.0, IEC/EN 62196-2 Ed 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 in NF-C 61314.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Namigi
- Bluetooth® je registrirana blagovna znamka Bluetooth SIG, Inc.<br>
