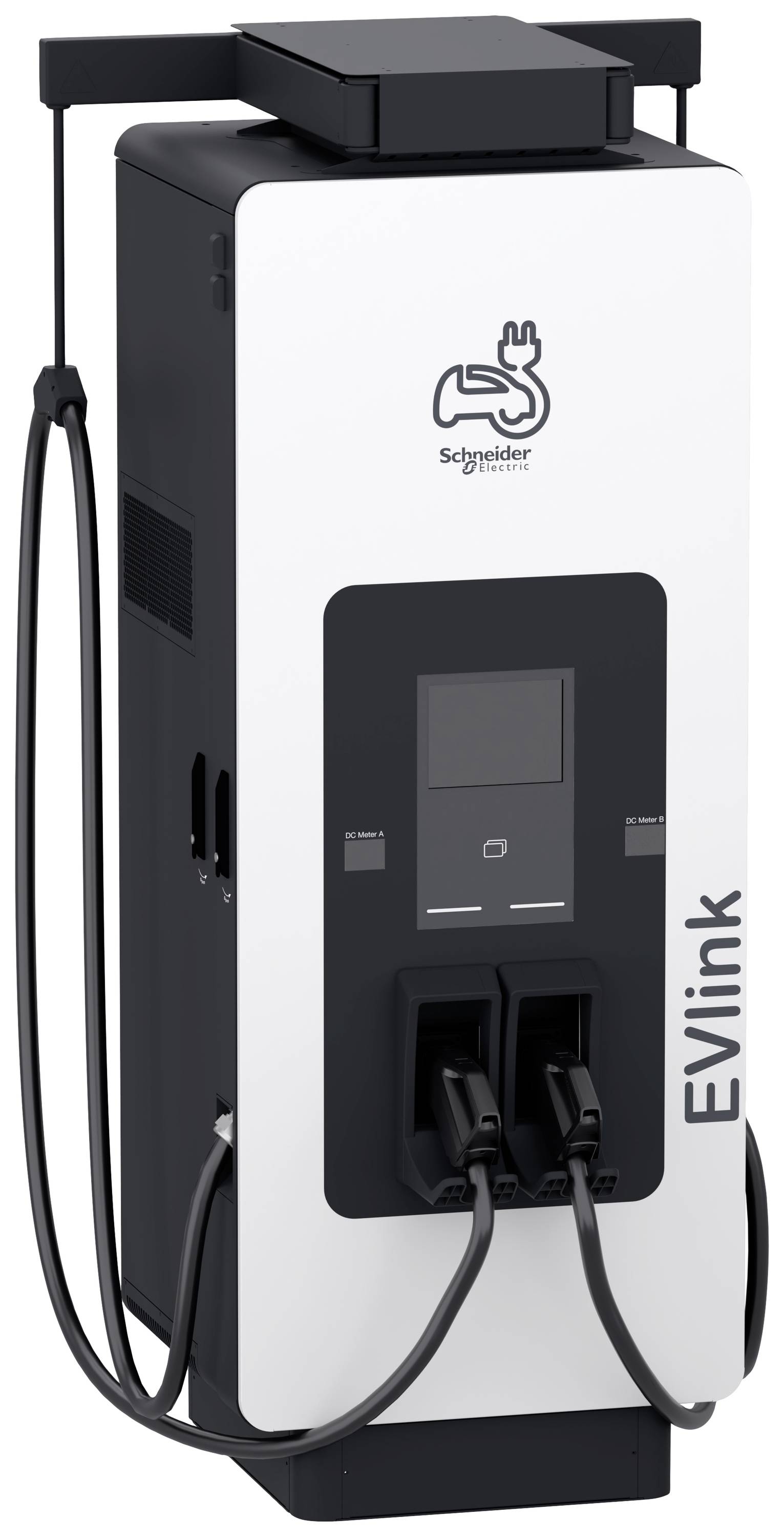

Name: Schneider Electric EVD1S180TBB polnilna postaja tip 2 modul 4 300 A Število priključkov 2 x 180 kW RFID
Brand: Schneider Electric
SKU: 3304623

Tehnične specifikacije

Vrsta izdelka: polnilna postaja

Avtorizacija: RFID

Polnilni vtikač: tip 2

Način polnjenja: modul 4

Polnilni tok: 300 A

Število priključkov: 2 x

Moč polnjenja: 180 kW

Število faz: 3-fazni

Dolžina kabla: 3.6 m

Širina: 1.050 mm

Višina: 2.202 mm

Globina: 982 mm

Teža: 496 kg

Maks. temperatura: 50 °C

Min. temperatura: -30 °C

: Floor fastening

: 1050 mm

: 2202 mm

: 982 mm

: TRUE

: Steel

: 380-415.0 V

: IK10

: 50/60 Hz

: IP55

: 0

: 300 A

: 240-240.0 mm²

: 2

: FALSE

: 1

: 0

: 0

: 0

: 0

: 2

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: TRUE

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 3-phase

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3304623 Schneider Electric EVD1S180TBB polnilna postaja tip 2 modul 4 300 A Število priključkov 2 x 180 kW RFID

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3304623 Schneider Electric EVD1S180TBB polnilna postaja tip 2 modul 4 300 A Število priključkov 2 x 180 kW RFID

Opis

Hitra polnilnica EVlink Pro DC s 180kW polnilno močjo z možnostjo polnjenja dveh vozil hkrati. Polnilna postaja se samodejno prilagodi dejanskim potrebam po polnjenju vsakega vozila in uporabi celotno razpoložljivo moč polnjenja, da je čas polnjenja čim krajši. ima 2 povezavi CCS2, vsaka s kablom dolžine 3,6 m, vključno s sistemom za upravljanje kablov. Izhodna napetost na polnilnem mestu: 150-1.000 V DC, izhodni tok: mx. 300A, moč modula: 30kW. Vgrajena zaščita pred kratkim stikom in preobremenitvijo ter zaščita na diferenčni tok na DC priključku, zaščita pred pregrevanjem, regulacija temperature, prenapetostna kategorija III, poraba v stanju pripravljenosti 90W, glasnost 65dB (oddaljenost 1m od polnilne postaje). Za varno polnjenje električnih vozil v skladu z IEC61851-1 ed.3 in IEC61851-23. Sprostitev polnjenja prek RFID kartice, RFID čitalnik v skladu z ISO/IEC 14443 tip A & B in ISO/IEC 15693, čitalnik NFC, združljiv z oznakami tipa 1, 2, 4, 5. Podpora za čitalnike: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kartice). Upravljanje preko večjezičnega 10,4 inčnega LCD zaslona, na voljo jeziki: nemščina, angleščina, francoščina, španščina, norveščina, ostali na zahtevo. Komunikacija z zalednimi platformami in Ecostruxure EV Charging Expert prek OCPP1.6j, omrežna povezava prek WLAN, 4G ali Ethernet. Komunikacija z vozilom z uporabo ISO15118/DIN700121. Samostoječa polnilna postaja za zunanjo postavitev, stopnja zaščite IP55, odpornost na udarce IK10 (IK08 za zaslon), faktor moči 0,99 in izkoristek 94,5 % pri nazivni izhodni moči. THDi max 5%, 3-fazni omrežni priključek na TT, TN-S/TN-CS in IT omrežje (z dodatnim izolacijskim transformatorjem na napajalniku), omrežna napetost 400V, vhodni tok 291A. Dimenzije ŠxVxG: 1050 mm x 2202 mm x 982 mm, teža: pribl. 496 kg, delovna temperatura -30 do 50°C, rel. Vlažnost 5-95%, delovna višina do 2000 m. Material ohišja nerjaveče jeklo, sprednja barva RAL 9003, zadnja plošča in stranske plošče PANTONE črna C. Norme in standardi: CE, IEC/EN 61851-1 – izdaja 3.0, IEC/EN 61851-23 – izdaja 1.0, IEC/EN 62196- 1 in 62196-3, EMC EN 61000-6-2 – izdaja 2005 – EN 61000-6-4 – EMC razred A. Radijski certifikat. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301895. EMC radijska oprema. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WiFi: EMV EN 301489-17 V2.1.3.

Besedilo je strojno prevedeno.

Namigi

Pozor!
Pretočni grelnik vode z visokim tokom:
Za delovanje tega trenutnega grelnika vode je potrebna visokonapetostna povezava (priključek trifaznega izmeničnega toka).
Za priključitev in namestitev pretočnega grelnika vode, ki deluje z visokim tokom, je potrebna odobritev operaterja omrežja; poleg tega lahko to opravi le omrežni operater ali instalacijsko podjetje, ki je vpisano na seznam monterjev operaterja omrežja.

Opis

Hitra polnilnica EVlink Pro DC s 180kW polnilno močjo z možnostjo polnjenja dveh vozil hkrati. Polnilna postaja se samodejno prilagodi dejanskim potrebam po polnjenju vsakega vozila in uporabi celotno razpoložljivo moč polnjenja, da je čas polnjenja čim krajši. ima 2 povezavi CCS2, vsaka s kablom dolžine 3,6 m, vključno s sistemom za upravljanje kablov. Izhodna napetost na polnilnem mestu: 150-1.000 V DC, izhodni tok: mx. 300A, moč modula: 30kW. Vgrajena zaščita pred kratkim stikom in preobremenitvijo ter zaščita na diferenčni tok na DC priključku, zaščita pred pregrevanjem, regulacija temperature, prenapetostna kategorija III, poraba v stanju pripravljenosti 90W, glasnost 65dB (oddaljenost 1m od polnilne postaje). Za varno polnjenje električnih vozil v skladu z IEC61851-1 ed.3 in IEC61851-23. Sprostitev polnjenja prek RFID kartice, RFID čitalnik v skladu z ISO/IEC 14443 tip A & B in ISO/IEC 15693, čitalnik NFC, združljiv z oznakami tipa 1, 2, 4, 5. Podpora za čitalnike: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kartice). Upravljanje preko večjezičnega 10,4 inčnega LCD zaslona, na voljo jeziki: nemščina, angleščina, francoščina, španščina, norveščina, ostali na zahtevo. Komunikacija z zalednimi platformami in Ecostruxure EV Charging Expert prek OCPP1.6j, omrežna povezava prek WLAN, 4G ali Ethernet. Komunikacija z vozilom z uporabo ISO15118/DIN700121. Samostoječa polnilna postaja za zunanjo postavitev, stopnja zaščite IP55, odpornost na udarce IK10 (IK08 za zaslon), faktor moči 0,99 in izkoristek 94,5 % pri nazivni izhodni moči. THDi max 5%, 3-fazni omrežni priključek na TT, TN-S/TN-CS in IT omrežje (z dodatnim izolacijskim transformatorjem na napajalniku), omrežna napetost 400V, vhodni tok 291A. Dimenzije ŠxVxG: 1050 mm x 2202 mm x 982 mm, teža: pribl. 496 kg, delovna temperatura -30 do 50°C, rel. Vlažnost 5-95%, delovna višina do 2000 m. Material ohišja nerjaveče jeklo, sprednja barva RAL 9003, zadnja plošča in stranske plošče PANTONE črna C. Norme in standardi: CE, IEC/EN 61851-1 – izdaja 3.0, IEC/EN 61851-23 – izdaja 1.0, IEC/EN 62196- 1 in 62196-3, EMC EN 61000-6-2 – izdaja 2005 – EN 61000-6-4 – EMC razred A. Radijski certifikat. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301895. EMC radijska oprema. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WiFi: EMV EN 301489-17 V2.1.3.

Besedilo je strojno prevedeno.
