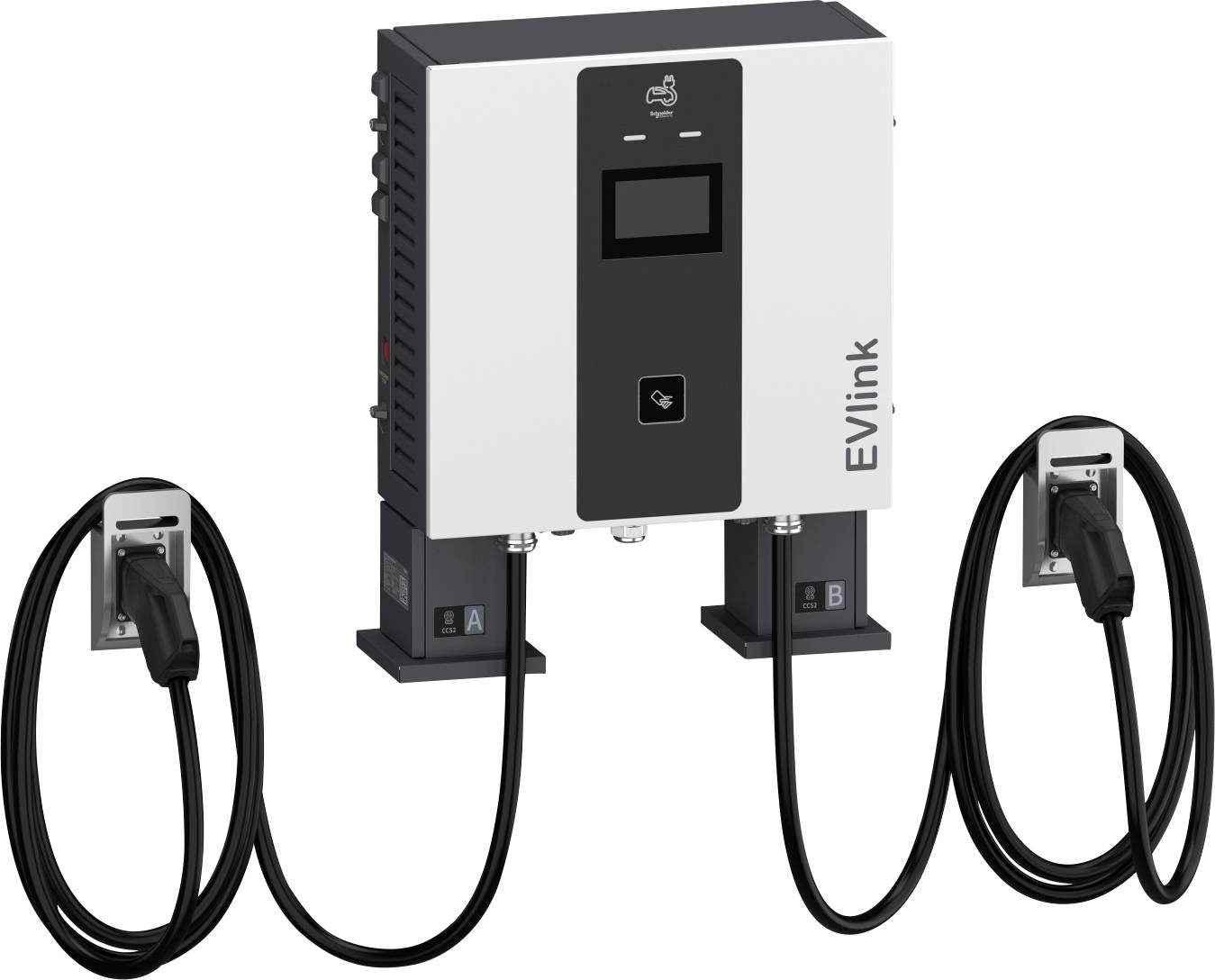

Schneider Electric EVD1S60TBBC7 Wallbox tip 2 60 kW RFID, NFC
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Tehnične specifikacije
- Presek priključnega vodnika: 35–35 mm²
- Število vtičnic CEE: 0
- Število odklopnikov diferenčnega toka tipa A: 2
- Število odklopnikov diferenčnega toka tipa B: 0
- Število gospodinjskih električnih vtičnic: 0
- Število polnilnih priključkov CHAdeMO: 0
- Število polnilnih mest GB AC: 0
- Število polnilnih mest z enosmernim tokom (VB): 0
- Število polnilnih spojk tipa 1: 0
- Število polnilnih sklopk CCS tipa 1: 0
- Število polnilnih spojk tipa 2: 0
- Število polnilnih spojk CCS tipa 2: 2
- Število polnilnih mest: 2
- Število polnilnih vtičnic v Združenem kraljestvu: 0
- Število polnilnih vtičnic tipa 2: 0
- Število polnilnih vtičnic tipa 3: 0
- Vrsta priključitve na strani sistema: trifazna
- Zaledni sistem vključen v obseg dobave: ne
- Upravljanje in konfiguracija prek aplikacije: ne
- Zaznavanje enosmernega toka okvare: ne
- Skladno z zakonom o kalibraciji: ne
- Vhodna napetost: 380–415 V
- Izvoz zgodovine polnjenja: da
- Frekvenca: 50 Hz
- Brezžični standard 5G: ne
- Primerno za dinamično upravljanje obremenitve: da
- Podpora za IFTTT: ne
- Združljivo z Amazon Alexo: ne
- Združljivo z Apple HomeKit: ne
- Združljivo z Google Assistantom: ne
- Polnilni kabel, ki ga je mogoče trajno zakleniti na polnilno postajo: da
- Maks. enosmerni izhodni tok: 200 A
- Z zaslonom: da
- Z števcem energije: da
- Z omarico za hišno priključke (HAK): ne
- Z vgrajenim bralnikom RFID kartic: da
- Z odklopnikom: da
- Z števcem energije, ki je skladen z MID: ne
- S stikalom na ključ: ne
- Vrsta montaže: Stenska
- NFC (komunikacija bližnjega polja): da
- Protokol odprtih polnilnih točk (OCPP) različice: 1.6
- Priklopi in napolni (ISO 15118): ne
- Odpornost na udarce: IK10
- Zaznavanje varjenja kontaktorja: ne
- Integrirano upravljanje statične obremenitve: da
- Omrežno povezovanje prek LAN-a: da
- Omrežno povezovanje prek omrežja Wi-Fi: da
- Material ohišja: Aluminij
- Vrsta izdelka
Wallbox
- Avtorizacija
RFID
NFC
- Polnilni vtikač
tip 2
- Moč polnjenja
60 kW
- Dolžina kabla
7 m
IP55
IK10
ne
- Širina
802 mm
- Višina
1037 mm
- Globina
339 mm
- Nazivni tok
200 A
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3763398 Schneider Electric EVD1S60TBBC7 Wallbox tip 2 60 kW RFID, NFC
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3763398 Schneider Electric EVD1S60TBBC7 Wallbox tip 2 60 kW RFID, NFC
Opis
Hitri polnilnik EVlink Pro DC s polnilno močjo 60 kW in možnostjo hkratnega polnjenja dveh vozil. Polnilna postaja Wallbox se samodejno prilagodi dejanskim potrebam polnjenja vsakega vozila in izkorišča vso razpoložljivo moč polnjenja, da skrajša čas polnjenja. Ima dva priključka CCS2, vsak s 7 m kablom, vendar nima sistema za upravljanje kablov. Izhodna napetost na polnilni točki: 150–1000 V DC, izhodni tok: maks. 200 A, velikost napajalnega modula: 30 kW. Vgrajena zaščita pred kratkim stikom in preobremenitvijo ter zaščitno stikalo na diferenčni tok na priključku DC, zaščita pred pregrevanjem, regulacija temperature, kategorija prenapetosti III. Za varno polnjenje električnih vozil v skladu z IEC61851-1 ed.3 in IEC61851-23. Avtorizacija polnjenja prek RFID kartice, RFID čitalnik v skladu z ISO/IEC 14443 tip A in B ter ISO/IEC 15693, NFC čitalnik, združljiv z oznakami tipa 1, 2, 4, 5. Podpora za bralnike: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (kartic). Upravljanje prek večjezičnega 7-palčnega LCD-zaslona; razpoložljivi jeziki: nemščina, angleščina, francoščina, španščina, norveščina; drugi na voljo na zahtevo. Komunikacija z zalednimi platformami in Ecostruxure EV Charging Expert prek OCPP1.6j, omrežna povezava prek WLAN, 4G ali Etherneta. Komunikacija z vozilom prek standarda ISO15118/DIN700121. Stenska polnilna postaja za zunanjo montažo, zaščitni razred IP55, odpornost proti udarcem IK10 (IK08 za zaslon), faktor moči 0,99 in izkoristek 95 % pri nazivni izhodni moči. THDi maks. 5 %, omrežni priključek 3-fazni na TT, TN-S/TN-CS in IT omrežje (z dodatnim izolacijskim transformatorjem na napajalniku), omrežna napetost 400 V, vhodni tok 115 A. Dimenzije Š x V x G: 1.204 mm x 1.303 mm x 339 mm, Teža: približno 161 kg, Delovna temperatura od -30 do 50 °C, Relativna vlažnost 5–95 %, Delovna nadmorska višina do 2.000 m. Material ohišja: nerjaveče jeklo, barva sprednje strani: RAL 9003, zadnja in stranske plošče: PANTONE črna C. Standardi in norme: IEC/EN 61851-1 – izdaja 3.0, IEC/EN 61851-23 – izdaja 1.0, IEC/EN 62196-1 in 62196-3, EMC EN 61000-6-2 – izdaja 2005 – EN 61000-6-4 – EMC razreda A. Radijski certifikat. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, Wi-Fi: EN 300328 V2.2.2 – EN 301897. Radijska oprema EMC. EN 301489-1 V2.2.0, RFID/NFC: EMV EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, Wi-Fi: EMV EN 301489-17 V2.1.5.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
