Schneider Electric IMDMFLK1 varnostni tester

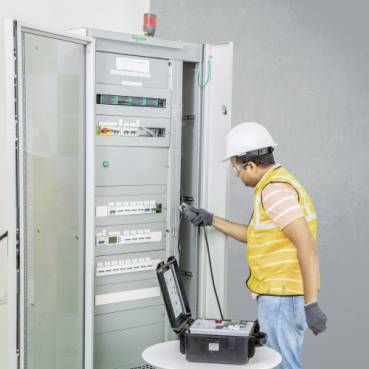

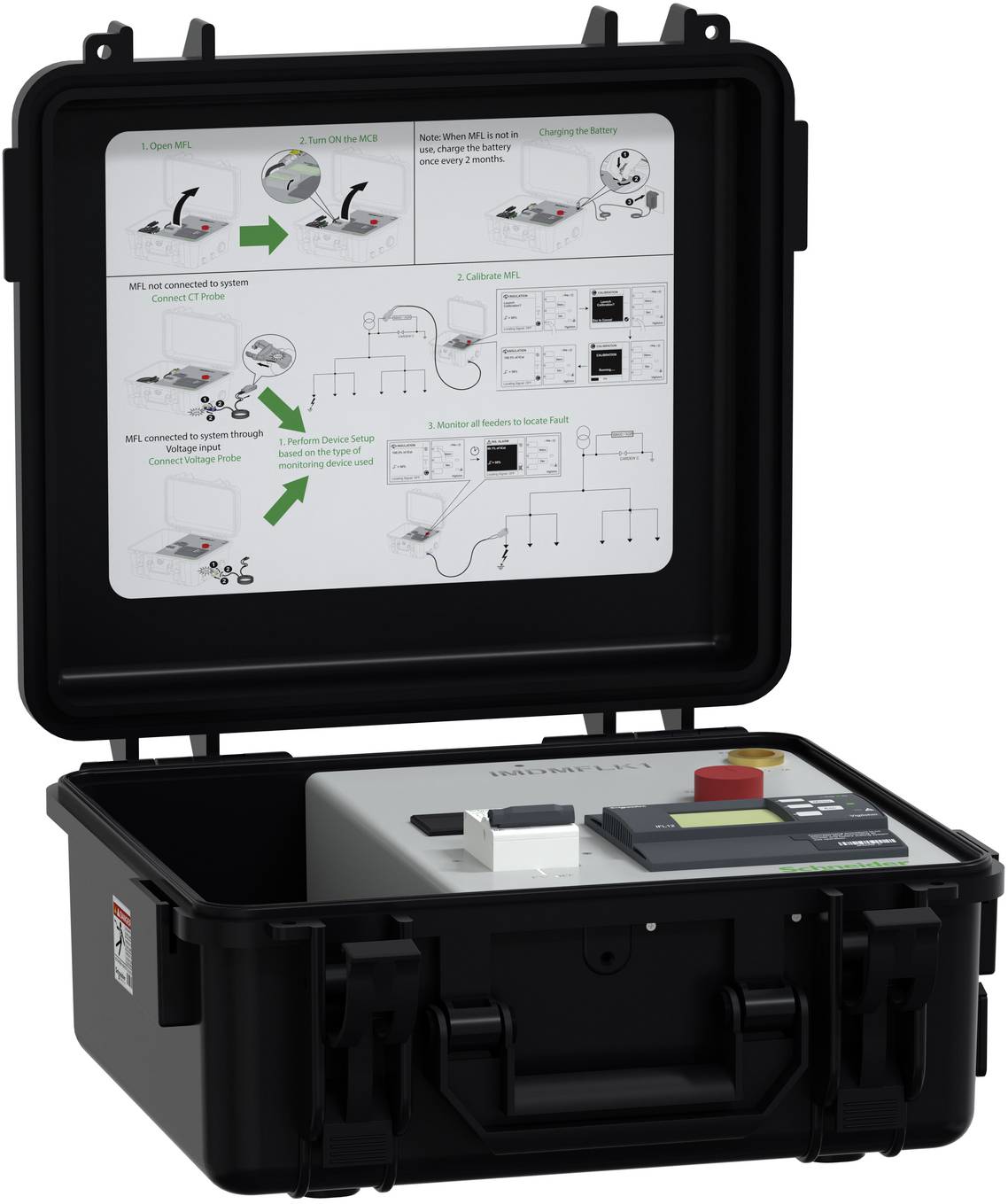

Mobilni komplet Vigilohm se uporablja za spremljanje in prepoznavanje trajnih izolacijskih napak v neozemljenih/IT električnih omrežjih od glavnega napajalnega voda do nivoja polnjenja. Mobilni lokator napak tehta 7 kg, ima baterijo z 24-urno avtonomijo, je mobilni lokator napak z zaslonom, polnilnim in priključnim kablom za ustrezne sonde ter stikalom za vklop/izklop. Komplet deluje skupaj z eno od treh posebnih sond za nadzor izolacije IMDCP15, IMDCP50 in IMDCP100 ter zahteva signal, ki ga zagotavlja IM400 ali XM300 CPI. Ena od teh sond mora biti priključena na komplet, da se izmeri in prikaže upornost in kapacitivnost nadzorovane obremenitve. Kalibracija se privzeto izvede iz točke napajanja in traja 45 sekund, vse ostale meritve pa se izvedejo v 20 sekundah, ne glede na to, ali gre za kabel ali končno obremenitev. Tri razpoložljive sonde so zasnovane tako, da so vsestranske in uporabniku omogočajo, da izbere najprimernejšo rešitev za svoje neozemljeno napajanje (IT sisteme). Komplet je zasnovan tako, da je enostaven za upravljanje in prenosljivost za različne inštalacije, ne glede na to, ali gre za kratke ali dolge kable ter za preproste ali kompleksne IT ozemljitvene inštalacije. Za zagotovitev natančnosti meritve upoštevajte, da komplet in sonda IMDMFLK1 zahtevata signal iz merilnika IM400 ali XM300 CPI. Omogoča spremljanje omrežja z največjo kapacitivnostjo 20 µF pri vhodni napetosti 1000 V AC/DC, ko ni priključeno na omrežje, ali 440 V AC/DC, ko je priključeno na omrežje. Baterija ponuja 24 ur avtonomije s časom polnjenja 7 ur, pomožno napetost 24 VDC in porabo energije 4 W. Komplet za nadzor izolacije tehta 7 kg in meri 340 mm v dolžino, 315 mm v višino in 160 mm v širino. Delovna temperatura se giblje med -20 °C in 45 °C, naprava pa lahko prenese do 95 % vlažnosti brez kondenzacije. Temperatura shranjevanja je med -20 °C in 60 °C, komplet pa je primeren za najvišjo nadmorsko višino 3000 m. Ohišje je črne barve, standardni lokator pa je siv in prikazuje vrednost na LCD-zaslonu. IMDMFLK1 je certificirana v skladu s standardi IEC61010-1, IEC61010-2 in EN61326; gre za napravo kategorije III s stopnjo onesnaženosti 2. Za pravilno uporabo kompleta je bilo treba predhodno ugotoviti trajno napako, ki jo je povzročil IM400, XM300 CPI ali IFL (če je prisoten). Komplet je nato treba kalibrirati na veji, kjer je bila napaka zaznana -40 sekund -, nato pa je mogoče podveje spremljati neodvisno druga od druge -20 sekund-. Mobilni komplet za lociranje napak Vigilohm je sestavljen iz treh merilnih vezij in ohišja z detektorjem napak v izolaciji. In omogočite učinkovito namestitev izolacijskih zahtev ne glede na kompleksnost vašega neozemljenega napajanja (IT sistemi). Ta komplet je primeren za kratka ali dolga IT ozemljitvena omrežja, kompleksna ali preprosta omrežja in uporabniku omogoča upravljanje poljubnega števila odhodov.
