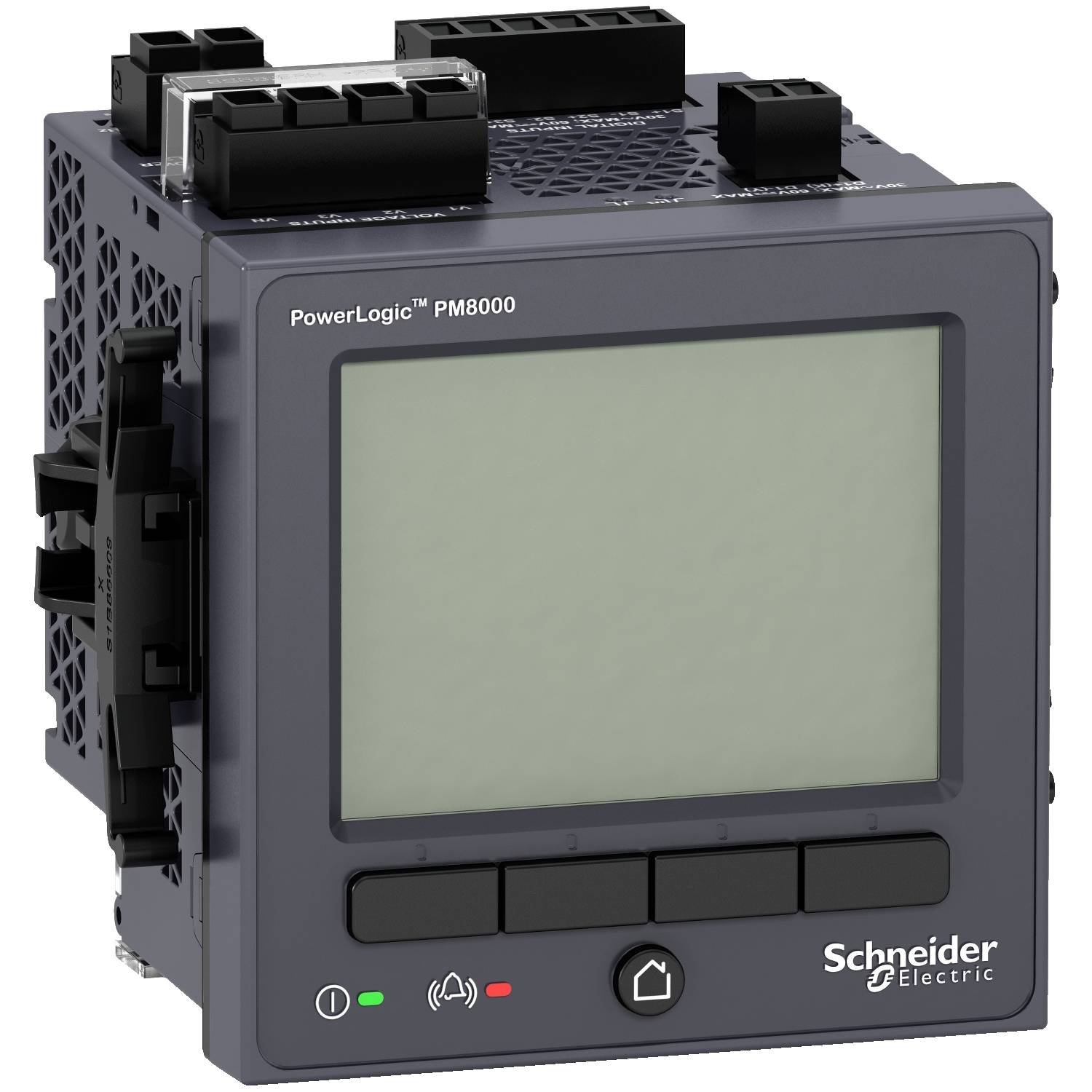

Schneider Electric METSEPM8240 METSEPM8240 merilnik elektrike 1 kos

PowerLogic PM8240 je analizator moči za sprednjo namestitev 96 x 96 mm v aplikacijah nizke in srednje napetosti z vgrajenim zaslonom. Zaslon: popolnoma grafični TFT LCD barvni zaslon (velikost 70 x 53 mm / ločljivost 320 x 240) Intuitivno upravljanje z navigacijo po meniju prek 5 kontekstno občutljivih navigacijskih gumbov. Merilna naprava razreda točnosti 0,2S (po standardu IEC 62053-22) ima naslednje merilne funkcije. Merjenje v 4 kvadrantih: Uvoz in izvoz za delovno in jalovo energijo, števce delovne, jalove, navidezne energije na fazo kot tudi ločene števce aktivne energije z izbiro tarife preko tedenskega časovnika, komunikacije ali kontakta. Tok, napetost (povprečje in na fazo), povprečje toka, aktivna, jalova, navidezna moč, faktor moči (skupni in na fazo), povprečne vrednosti moči. Frekvenca, najmanjše in največje vrednosti trenutnih vrednosti, maksimalne vrednosti toka in povprečne vrednosti moči. Harmonična vsebina THD I, THD U in TDD. Harmonična analiza: Izmerjene vrednosti na fazo s paličnim grafikonom. do 63. Harmoniki na zaslonu naprave. do 127. Harmoniki preko programske opreme. Števec obratovalnih ur za merilno napravo in obremenitev, nadzor vrednosti praga in alarmiranje: samoučenje vrednosti praga z alarmom prek zaslona ali komunikacije. 50 zapisovalnikov podatkov s po 16 kanali za beleženje resničnih efektivnih vrednosti (vrednosti minute, sekunde ali 10 ms), zapisovalnik dogodkov s časovnim žigom v milisekundah. Razširjena funkcija zapisovalnika napak za omrežno osciloskopijo v primeru dogodka z do 256 vzorci/obdobje za različne prožilne dogodke, zaznavanje smeri napake in visoko globino pomnilnika 512 MB. Transformatorske meritve trifaznih omrežij preko tokovnih transformatorjev (sekundarni 1 ali 5A) vključno s 4. Tokovni vhod za merjenje N-prevodnika in neposredno merjenje do 690 V AC ali srednjenapetostnih aplikacij prek napetostnega pretvornika. Komunikacijska vrata in protokoli so vmesnik RS-485 (Modbus RTU, ION, DNP3) in ethernet z 2 fizičnimi ethernet vrati (preklopnimi) z naslovom IP (Modbus TCP, ION TCP, DNP3 TCP, IEC 61850). Nastavljiv vgrajeni spletni strežnik. Možna je povezava I/O modulov, torej tudi 2 meritvi diferenčnega toka (RCM). Mere: sprednja montaža 96 x 96 mm, vgradna globina 79 mm (plus 22,5 mm na I/O opcijski modul).
