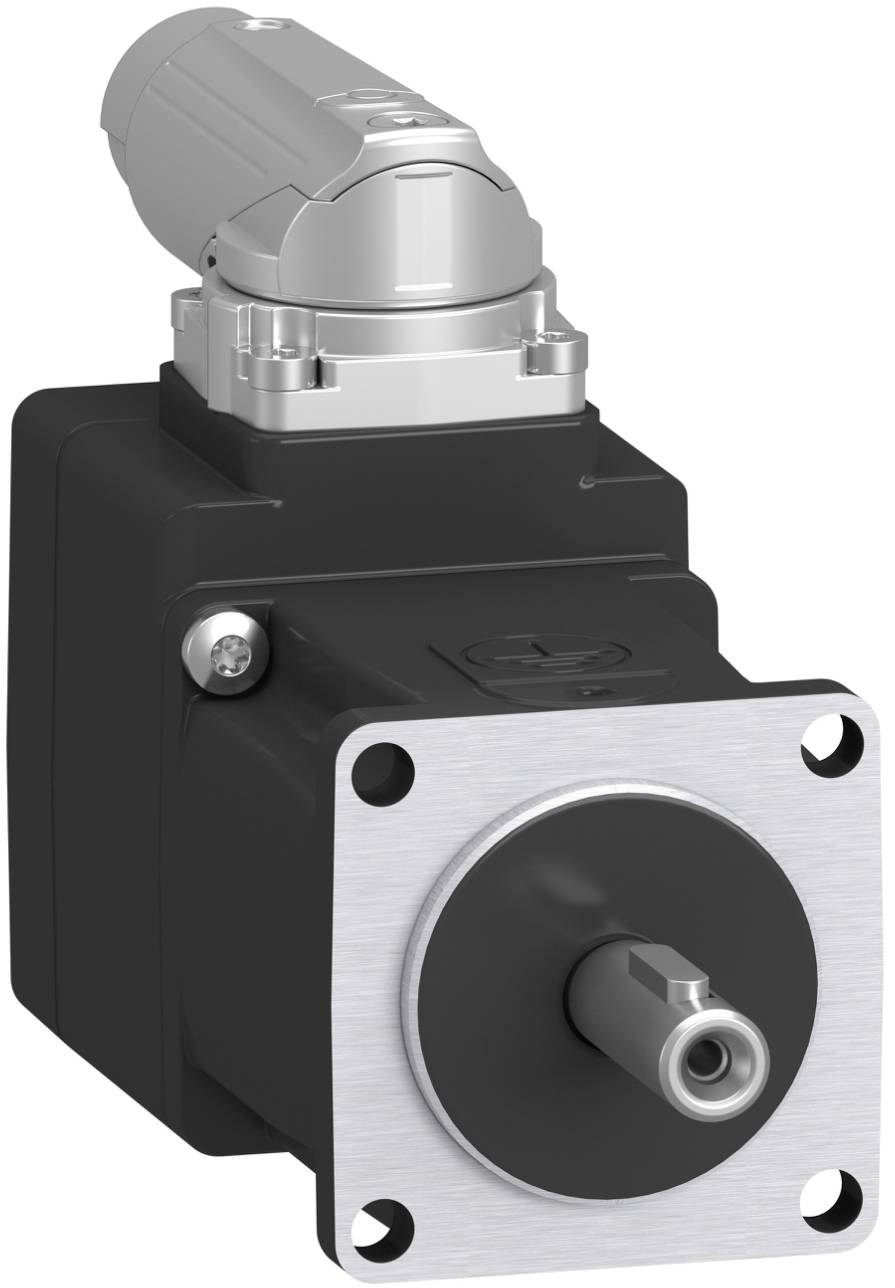

Schneider Electric servomotor SH30401P1DA4000 SH30401P1DA4000 0.21 Nm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (1969,00 € / Kos)
1969,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število faz: 3
- Zasnova konca gredi: druga
- Oblika: drugo
- Obremenitveni cikel: drugo
- Nazivna frekvenca: 50–60 Hz
- Nazivna napetost: 230 V
- Delovna temperatura: -15–120 °C
- Primerno za frekvenčno regulacijo: ne
- Notranja varnost (IS): brez
- Razred izolacije po IEC: drug
- Razmerje navora prevračanja: 0,75
- Način hlajenja: drugo
- Z zaščito pred kondenzacijo: ne
- Z uporom s pozitivnim temperaturnim koeficientom (PTC): ne
- Z uporovnim termometrom (RTD): ne
- Razred energetske učinkovitosti motorja: drugo
- Vrsta napetosti: AC
- Material ohišja: drugo
- Preobremenitvena zmogljivost: ne
- Vrsta izdelka
servomotor
- Mere prirobnice
40 mm
- Zaviralni navor
0.21 Nm
- Proizv. št. delov
SH30401P1DA4000
- Vrsta
SH30401P1DA4000
- Faze
3
- Nazivna moč
0.17 kW
IP65
- Maks. temperatura okolice
120 °C
- Min. temperatura okolice
-15 °C
- Izvedba
Other
- Število pinov
5
Other
AC
230 V
3
Other
5
Other
50-60 Hz
-15-120 °C
IP65
Other
0.75
FALSE
FALSE
None
FALSE
Other
Other
Other
FALSE
Other
FALSE
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3756867 Schneider Electric servomotor SH30401P1DA4000 SH30401P1DA4000 0.21 Nm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3756867 Schneider Electric servomotor SH30401P1DA4000 SH30401P1DA4000 0.21 Nm
Opis
Servo motor Lexium SH3 za avtomatizacijo na osnovi gibanja s PacDrive 3. Ta serija AC servomotorjev ima nizek vztrajnostni moment rotorja, kar omogoča visoko pospeševalno zmogljivost za dinamične aplikacije. Zahvaljujoč tehnologiji navijanja se v kompaktni zasnovi doseže večja gostota moči. Ta servo ima dimenzijo prirobnice 40 mm in dolžino motorja 1 stack. Njegovo navijanje je optimizirano za navor in hitrost. Ima stalni navor pri zaustavitvi 0,21 Nm in največji navor 0,75 Nm. Nazivna hitrost, odvisna od napetosti, doseže 9000 vrt/min pri nazivni moči do 0,17 kW. Konec gredi je opremljen s ključem. Absolutni dajalnik je zasnovan kot večobratni s srednjo ločljivostjo 15 bitov in prenosom prek DSL. Nima vgrajene držalne zavore. Povezava se izvede prek hibridnega kabla za OMC (One-Motor-Cable) s konektorjem M17 na ustrezne servo pogone Lexium 62. Gred ima stopnjo zaščite IP54, ohišje pa IP65.
