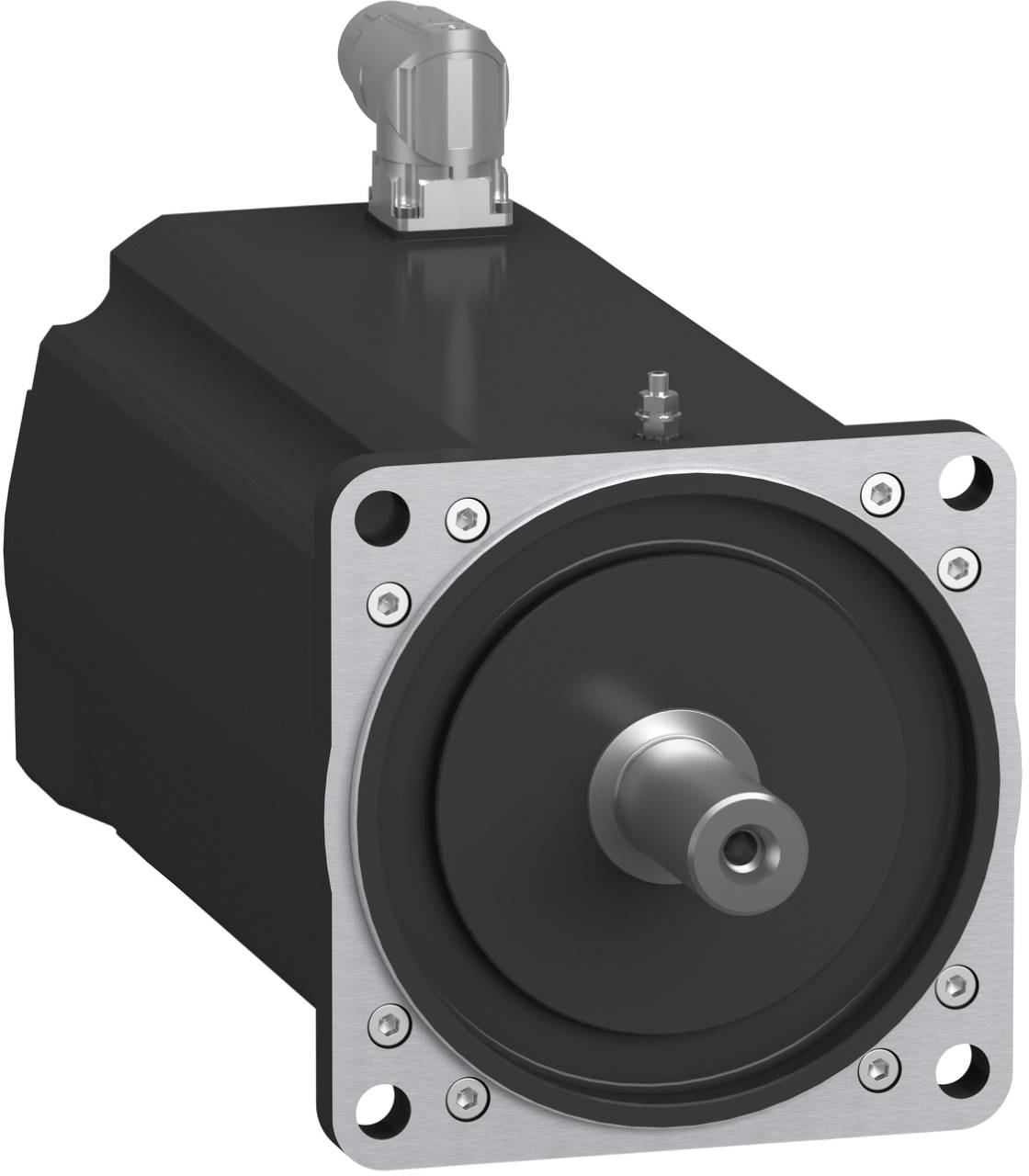

Schneider Electric servomotor SH31401P0BF4000 SH31401P0BF4000 11.1 Nm
Podatkovni list izdelka (PDF)
Ean:
Koda proizvajalca:
Št. izdelka:
Število
Skupaj (4859,00 € / Kos)
4859,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Število faz: 3
- Zasnova konca gredi: druga
- Oblika: drugo
- Obremenitveni cikel: drugo
- Nazivna frekvenca: 50–60 Hz
- Nazivna napetost: 230 V
- Delovna temperatura: -15–120 °C
- Primerno za frekvenčno regulacijo: ne
- Notranja varnost (IS): brez
- Razred izolacije po IEC: drug
- Razmerje navora prevračanja: 27
- Način hlajenja: drugo
- Z zaščito pred kondenzacijo: ne
- Z uporom s pozitivnim temperaturnim koeficientom (PTC): ne
- Z uporovnim termometrom (RTD): ne
- Razred energetske učinkovitosti motorja: drugo
- Vrsta napetosti: AC
- Material ohišja: drugo
- Preobremenitvena zmogljivost: ne
- Vrsta izdelka
servomotor
- Mere prirobnice
140 mm
- Zaviralni navor
11.1 Nm
- Proizv. št. delov
SH31401P0BF4000
- Vrsta
SH31401P0BF4000
- Faze
3
- Nazivni vrtilni moment
11.1 Nm
- Nazivna moč
2.9 kW
IP65
- Maks. temperatura okolice
120 °C
- Min. temperatura okolice
-15 °C
- Izvedba
Other
- Število pinov
5
Other
AC
230 V
3
Other
5
Other
50-60 Hz
-15-120 °C
IP65
Other
27
FALSE
FALSE
None
FALSE
Other
Other
Other
FALSE
Other
FALSE
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3756986 Schneider Electric servomotor SH31401P0BF4000 SH31401P0BF4000 11.1 Nm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3756986 Schneider Electric servomotor SH31401P0BF4000 SH31401P0BF4000 11.1 Nm
Opis
Servo motor Lexium SH3 za avtomatizacijo na osnovi gibanja s PacDrive 3. Ta serija AC servomotorjev ima nizek vztrajnostni moment rotorja, kar omogoča visoko pospeševalno zmogljivost za dinamične aplikacije. Zahvaljujoč tehnologiji navijanja se v kompaktni zasnovi doseže večja gostota moči. Ta servo ima dimenzijo prirobnice 140 mm in dolžino motorja 1 stack. Njegovo navijanje je optimizirano za navor in hitrost. Ima stalni navor ob zaustavitvi 11,1 Nm in največji navor 27 Nm. Nazivna hitrost, odvisna od napetosti, doseže 3000 vrt/min pri nazivni moči do 2,9 kW. Konec gredi je zasnovan kot gladka gred. Absolutni dajalnik je zasnovan kot večobratni z visoko ločljivostjo 18 bitov in prenosom prek DSL. Vgrajena je zadrževalna zavora. Povezava se izvede prek hibridnega kabla za OMC (One-Motor-Cable) s konektorjem M40 na ustrezne servo pogone Lexium 62. Gred ima stopnjo zaščite IP54, ohišje pa IP65.
