Schurter 3-139-126 SMD varovalka SMD 70 A hiter -H- 1 kos | Conrad Electronic » All parts of success

Platform for Everything Technical
Hitra dostava
Velika izbira
Zagotovljena pravica do vračila

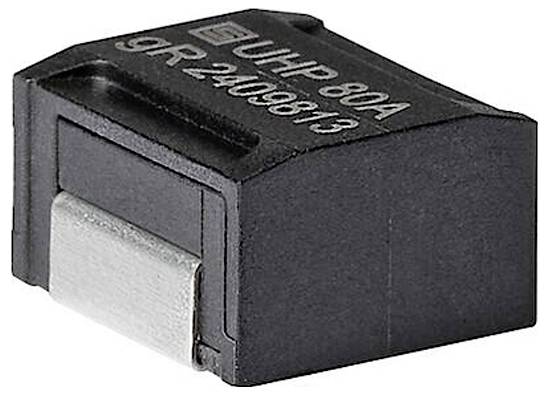

'Elektronska komponenta z oznako UHP 80A 9R 2409813.'

'Elektronska komponenta z oznako UHP 80A 9R 2409813.'

Tehnični risba pravokotne komponente z dimenzijami: 10,2x6,77x2,2 mm na levem pogledu, 11,4x7 mm na desnem pogledu.

Dva črna pravokotnika: levi je širok 3,70 mm in visok 7,20 mm; razdalja med njima je 4,30 mm.

1/3

Schurter

Vrsta izdelka

SMD varovalka

Nazivni tok - zaokrožen

70 A

Značilnost sprožitve

hiter -H-

Oblika

SMD

Vsebina

1 kos

Podatkovni list izdelka (PDF)

Koda proizvajalca:

Št. izdelka:

Dostava čet.,19.11.

100 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Min.: 10

Večkratni: 10

Skupaj (5,99 € / Kos)

5,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Schurter SMD varovalka SMD 70 A hiter -H- 1 kos

SMD varovalka 11,4x10,2 mm
Visoka izklopna zmogljivost do 3000 A (pri 63 V DC)
Zelo hiter izklop pri dvakratnem nazivnem toku
Zaradi svoje zasnove varovalka izklopi izjemno natančno in zmanjša prekomerno segrevanje okolice v primeru dvakratnega preobremenitvenega toka.

Tehnične specifikacije

Serija: UHP
Sestavljanje: Sestavljanje tiskanih vezij
Čas sprožitve: hiter
Ohišje: 11,4 x 10,2 mm
Uporaba: Za avtomobilsko industrijo, opremo podatkovnih centrov, telekomunikacijsko opremo in električno orodje. Za SELV aplikacije z visokimi nazivnimi tokovi in zahtevami glede odklopne zmogljivosti.
Material ohišja: poliftalamid
Vrsta povezave: SMD
Integral taljenja: 1.600 A²/s
Nazivna izklopna zmogljivost: 2.000 A
Nazivna napetost V/DC: 80 V/DC
Padec napetosti: 95 mV
Spajljivost: 245 °C / 3 s
Kvalifikacija: AEC-Q200

Vrsta izdelka: SMD varovalka

Mere: (D x Š x V) 10.2 x 11.4 x 6.77 mm

Nazivni tok - zaokrožen: 70 A

Nazivni tok: 70 A

Značilnost sprožitve: hiter -H-

Oblika: SMD

Dolžina: 10.2 mm

Širina: 11.4 mm

Višina: 6.77 mm

Min. temperatura: -55 °C

Maks. temperatura: 125 °C

Vsebina: 1 kos

Skladnost z RoHS: Ja

Vrsta: 3-139-126

Atestiranja: UL 248-13, CSA C22.2 št. 248.13:22

Material kontakta: bakrena zlitina, pokositrana

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3738250 Schurter 3-139-126 SMD varovalka SMD 70 A hiter -H- 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3738250 Schurter 3-139-126 SMD varovalka SMD 70 A hiter -H- 1 kos

Opis

Schurterjeva SMD varovalka UHP hitra 2000A 80VDC 70A 11,4x10,2mm AEC-Q200

Besedilo je strojno prevedeno.

Opis

Schurterjeva SMD varovalka UHP hitra 2000A 80VDC 70A 11,4x10,2mm AEC-Q200

Besedilo je strojno prevedeno.
