Name: Siemens 3KF13080LB51 bremensko ločilno stikalo Velikost varovalke = 00 80 A 690 V/AC 1 kos
Brand: Siemens
SKU: 2864047
Availability: BackOrder

Štiri-polski modularni vtični konektor, izdelan iz kovine in plastike, nameščen v vrstni postavitvi.

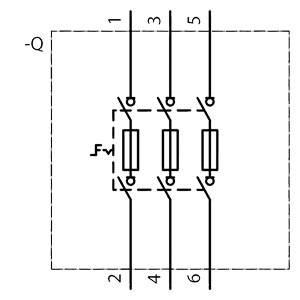

Električna shema stikala s tremi vzporedno vezanimi upori, oštevilčenimi od 1 do 6.

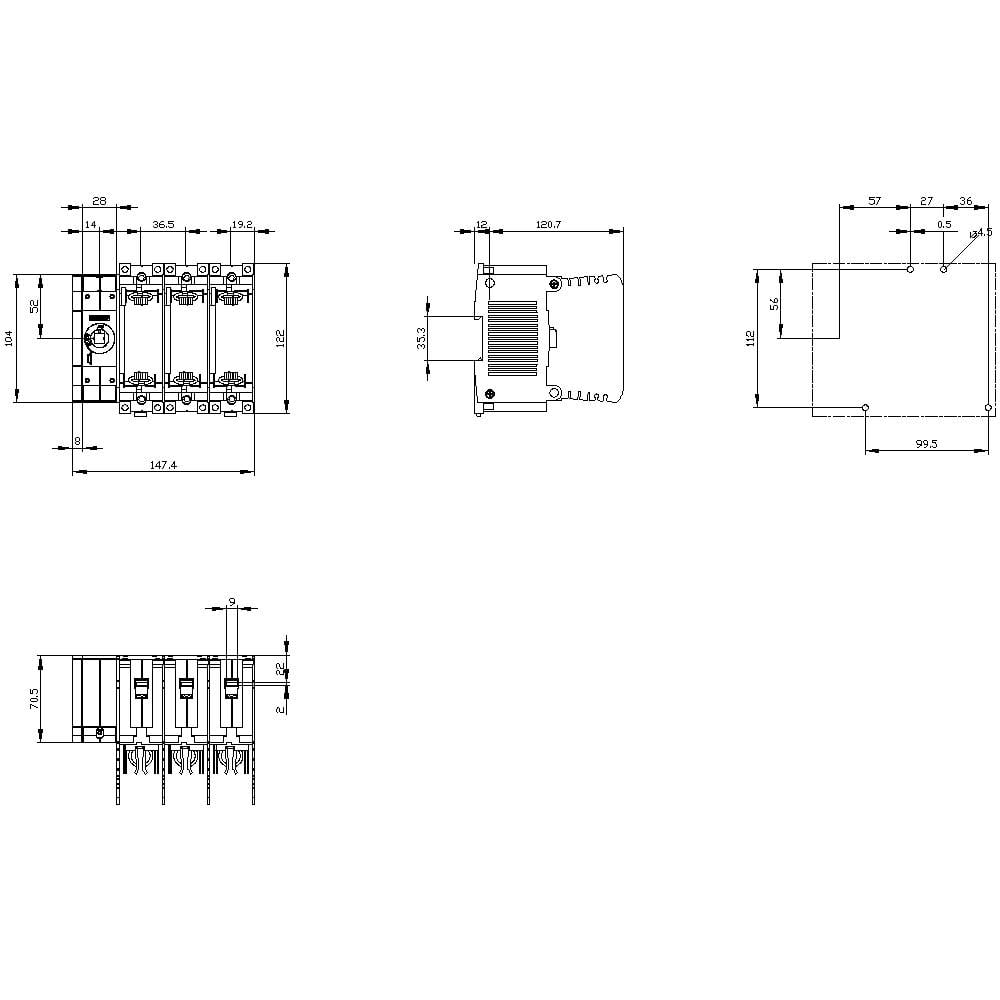

Tehnična risba elektronske komponente z več pogledi in natančnimi merami. Glavne mere: 147,4 mm širine, 92,5 mm globine.

1/3

Slika je simbolična

Vrsta izdelka

bremensko ločilno stikalo

Velikost varovalke

Število pinov

Nazivni tok - zaokrožen

80 A

Izvedba

Ločilna stikala 3KF z varovalkami

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

Število

Set (i) - zaloga Nemčija

Skupaj (259,00 € / Kos)

259,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova električnega priključka / za glavni tokokrog: škatlasta sponka
Različica zaslona / za prikaz položaja stikala rotacijski mehanizem vratne sklopke: ON-OFF-TEST
Razporeditev električnega priključka / za glavni tokokrog: zgoraj in spodaj
Število preklopnih kontaktov / za pomožne kontakte: 4
Pritezni moment / z vijačno povezavo / najmanj: 5 Nm
Pritezni moment / z vijačno povezavo / največ: 6,5 Nm
Tip naprave: stalna montaža
Velikost ločila: 00 in 000
Velikost ločilnega stikala: 1
Pogojni tok kratkega stika (Iq): 100000 A
Vrsta montaže: Montaža na tla in zaskočna montaža na 35 mm vodilo
Delovna moč / pri AC-23 A / pri 400 V: 37000 W
Obratovalna moč / pri AC-23 A / pri 690 V: 75 kW
Prehodni tok / pri zaprtem stikalu / pri 690 V / pri kombinaciji stikalo + aM varovalka / največja dovoljena: 11200 A
Prehodni tok / pri zaprtem stikalu / pri 690 V / pri kombinaciji stikalo + varovalka gG / največja dovoljena: 11200 A
Prehodni tok / pri zaprtem stikalu / za kombinacijo stikalo + varovalka / pri 500 V / največja dovoljena: 10400 A
Prehodni tok / varovalke / pri 400 V / največji dovoljeni: 11800 A
Prehodni tok / varovalke / pri 690 V / največji dovoljeni: 11800 A
Primernost za uporabo / glavno stikalo: da
Primernost za uporabo/zaščitno stikalo: da
Primernost za uporabo / stikalo ZA IZKLOP V SILI: da
Primernost za uporabo / varnostno stikalo: da
Primernost stikala za uporabo/vzdrževanje/popravilo: da
Položaj vgradnje: poljuben
Električna življenjska doba (preklopni cikli) / pri AC-23 A / pri 440 V: 10000
Električna življenjska doba (preklopni cikli) / pri AC-23 A / pri 690 V: 6000
Električna življenjska doba (preklopni cikli) / pri DC-23 A / pri 440 V: 1500
Mehanska življenjska doba (preklopni cikli) / tipično: 15000
Izolacijska napetost (Ui): 1000V
Položaj / upravljalnega elementa: spredaj
Položaj / prestavnega pogona: na levem koncu
Razširitev izdelka / pomožno stikalo: da
Razširitev izdelka / neobvezno / možnost zaklepanja: da
Razširitev izdelka / neobvezno / nadzor varovalk: da
Stopnja zaščite IP: IP00
Stopnja zaščite IP / pri zaprtem stikalu / s pokrovom ali pokrovom kabelskega čevlja: IP00
Prenapetostna odpornost: 12kV
Temperatura okolice / med delovanjem / najmanj: -25 °C
Temperatura okolice / med delovanjem / največ: 70 °C
Izguba moči / največja: 44,4 W
Stopnja onesnaženosti: 3
Tip prereza povezljivega vodnika / z gibljivo zbiralko: 2x (0,8 x 9 mm²)
Vrsta povezljivega prereza vodnika / za bakrene vodnike / polna: 1x (1 ... 16 mm²) / 1x (AWG 14 ... 6)
Tip prereza povezljivega vodnika / za bakrene vodnike / fino vijačni / z obdelavo konca jedra: 1x (6 ... 25 mm²) / 1x (AWG 12 ... 4)
Vrsta preseka povezljivega vodnika / za bakrene vodnike / vijačni: 1x (6 ... 25 mm²) / 1x (AWG 14 ... 4)
Tip prereza priključnega vodnika / za bakreno zbiralko: 1x (12 x 2 mm²)

Izvedba: Ločilna stikala 3KF z varovalkami

Vrsta izdelka: bremensko ločilno stikalo

Velikost varovalke: 00

Število pinov: 3

Skladnost z RoHS: Ja

Mere: (Š x V x G) 148.3 x 153 x 132.7 mm

Vsebina: 1 kos

Nazivni tok: 80 A

Nazivni tok - zaokrožen: 80 A

Nazivna napetost: 690 V/AC

Širina: 148.3 mm

Višina: 153 mm

Globina: 132.7 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864047 Siemens 3KF13080LB51 bremensko ločilno stikalo Velikost varovalke = 00 80 A 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864047 Siemens 3KF13080LB51 bremensko ločilno stikalo Velikost varovalke = 00 80 A 690 V/AC 1 kos

Opis

Ločilno stikalo z varovalko 3KF SITOR, 80A, vel. 1, 3-polni, za velikost varovalke NH. 000 za zaščito polprevodnikov, sprednji pogon na levi, osnovna naprava brez ročaja, škatlasti priključek brez varovalk
