Name: Siemens 3KF43400MF51 bremensko ločilno stikalo Velikost varovalke = 1 400 A 690 V/AC 1 kos
Brand: Siemens
SKU: 2864051
Availability: BackOrder

Električna stikalna naprava s kovinskimi priključki in centralnim upravljalnim elementom, uporabljena za krmiljenje električnih tokokrogov.

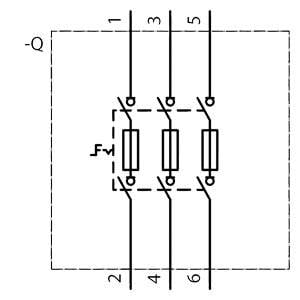

'Električna shema s tremi vzporedno povezanimi upori. Od zgoraj navzdol poteka šest povezav: 1, 3, 5 zgoraj; 2, 4, 6 spodaj.'

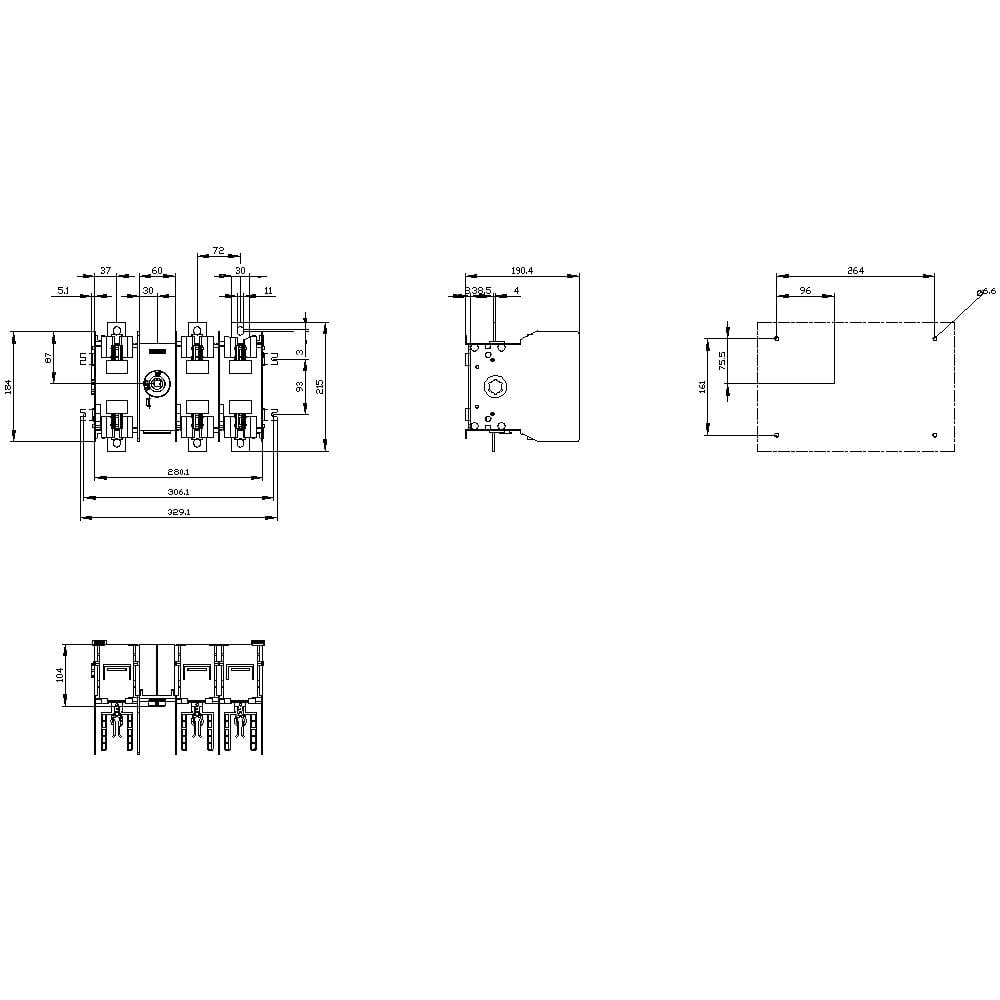

Tehnična risba elektronske komponente z merskimi enotami v milimetrih. Čelni in stranski pogled z natančnimi dimenzijami.

1/3

Slika je simbolična

Vrsta izdelka

bremensko ločilno stikalo

Velikost varovalke

Število pinov

Nazivni tok - zaokrožen

400 A

Izvedba

Ločilna stikala 3KF z varovalkami

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

Število

Set (i) - zaloga Nemčija

Skupaj (835,00 € / Kos)

915,00 €

-9 %

835,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izvedba električnega priključka / za glavni tokokrog: ploščati priključek
Zasnova zaslona / za prikaz položaja stikala vrtljivi pogonski mehanizem vratne sklopke: ON-OFF-TEST
Razporeditev električnega priključka / za glavni tokokrog: zgoraj in spodaj
Število vklopnih kontaktov / za pomožne kontakte: 8
Število prekinitvenih kontaktov / za pomožne kontakte: 8
Pritezni moment / z vijačno povezavo / najmanj: 30 Nm
Pritezni moment / z vijačno povezavo / največ: 44 Nm
Tip naprave: stalna montaža
Velikost ločevalnega jezička: 2 in 1
Velikost okvirja ločilnega stikala: 4
Pogojni tok kratkega stika (Iq): 100000 A
Vrsta montaže: montaža na tla
Delovna moč / pri AC-23 A / pri 400 V: 220000 W
Obratovalna moč / pri AC-23 A / pri 690 V: 400 kW
Prehodni tok / pri zaprtem stikalu / pri 690 V / pri kombinaciji stikalo + aM varovalka / največja dovoljena: 41140 A
Prehodni tok / pri zaprtem stikalu / pri 690 V / pri kombinaciji stikalo + varovalka gG / največja dovoljena: 41140 A
Prehodni tok / pri zaprtem stikalu / za kombinacijo stikalo + varovalka / pri 500 V / največja dovoljena: 39400 A
Prehodni tok / varovalke / pri 400 V / največji dovoljeni: 37100 A
Prehodni tok / varovalke / pri 690 V / največji dovoljeni: 47000 A
Primernost za uporabo / glavno stikalo: da
Primernost za uporabo/zaščitno stikalo: da
Primernost za uporabo / stikalo ZA IZKLOP V SILI: da
Primernost za uporabo / varnostno stikalo: da
Primernost stikala za uporabo/vzdrževanje/popravilo: da
Položaj vgradnje: poljuben
Električna življenjska doba (preklopni cikli) / pri AC-23 A / pri 440 V: 3000
Električna življenjska doba (preklopni cikli) / pri AC-23 A / pri 690 V: 2000
Električna življenjska doba (preklopni cikli) / pri DC-23 A / pri 440 V: 1000
Mehanska življenjska doba (preklopni cikli) / tipično: 8000
Izolacijska napetost (Ui): 1000V
Položaj / upravljalnega elementa: spredaj
Položaj / stikalnega mehanizma: za prvim polom
Razširitev izdelka / pomožno stikalo: da
Razširitev izdelka / neobvezno / možnost zaklepanja: da
Razširitev izdelka / neobvezno / nadzor varovalk: da
Stopnja zaščite IP: IP00
Stopnja zaščite IP / pri zaprtem stikalu / s pokrovom ali pokrovom kabelskega čevlja: IP00
Prenapetostna odpornost: 12kV
Temperatura okolice / med delovanjem / najmanj: -25 °C
Temperatura okolice / med delovanjem / največ: 70 °C
Izguba moči / največja: 243 W
Stopnja onesnaženosti: 3
Tip prereza priključnega vodnika / za bakrene vodnike / vijačni / s kabelskim čevljem / po DIN 46234: 1x (6 ... 240 mm²), 2x (6 ... 150 mm²) / 1x (AWG 3 ... kcmil 400), 2x (AWG 3 ... 2/0)
Tip prereza priključnega vodnika / za bakrene vodnike / vijačni / s kabelskim čevljem / po DIN 46235: 1x (16 ... 185 mm²), 2x (16 ... 150 mm²)
Tip prereza priključnega vodnika / za bakreno zbiralko: 1x (30 x 10 mm²)

Izvedba: Ločilna stikala 3KF z varovalkami

Vrsta izdelka: bremensko ločilno stikalo

Velikost varovalke: 1

Število pinov: 3

Skladnost z RoHS: Ja

Mere: (Š x V x G) 288.6 x 215 x 190.5 mm

Vsebina: 1 kos

Nazivni tok: 400 A

Nazivni tok - zaokrožen: 400 A

Nazivna napetost: 690 V/AC

Širina: 288.6 mm

Višina: 215 mm

Globina: 190.5 mm

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864051 Siemens 3KF43400MF51 bremensko ločilno stikalo Velikost varovalke = 1 400 A 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864051 Siemens 3KF43400MF51 bremensko ločilno stikalo Velikost varovalke = 1 400 A 690 V/AC 1 kos

Opis

Ločilno stikalo z varovalko 3KF SITOR, 400A, vel. 4, 3-polni, za velikost varovalke NH. 1 in 2 za polprevodniško zaščito, pogon na prednji kolesi, centralno, osnovna naprava brez ročaja, ploščat priključek brez varovalk
