Name: Siemens 3KF53800MF51 bremensko ločilno stikalo Velikost varovalke = 1 850 A 690 V/AC 1 kos
Brand: Siemens
SKU: 2864053
Availability: BackOrder

Tristranski Siemensov močnostni odklopnik s hladilnimi rebri in centralnim vrtljivim stikalom za nadzor električne moči.

Električna shema trifaznega kontaktorja z tuljavo. Kontakti 1-2, 3-4, 5-6 so povezani s prekinjeno črto.

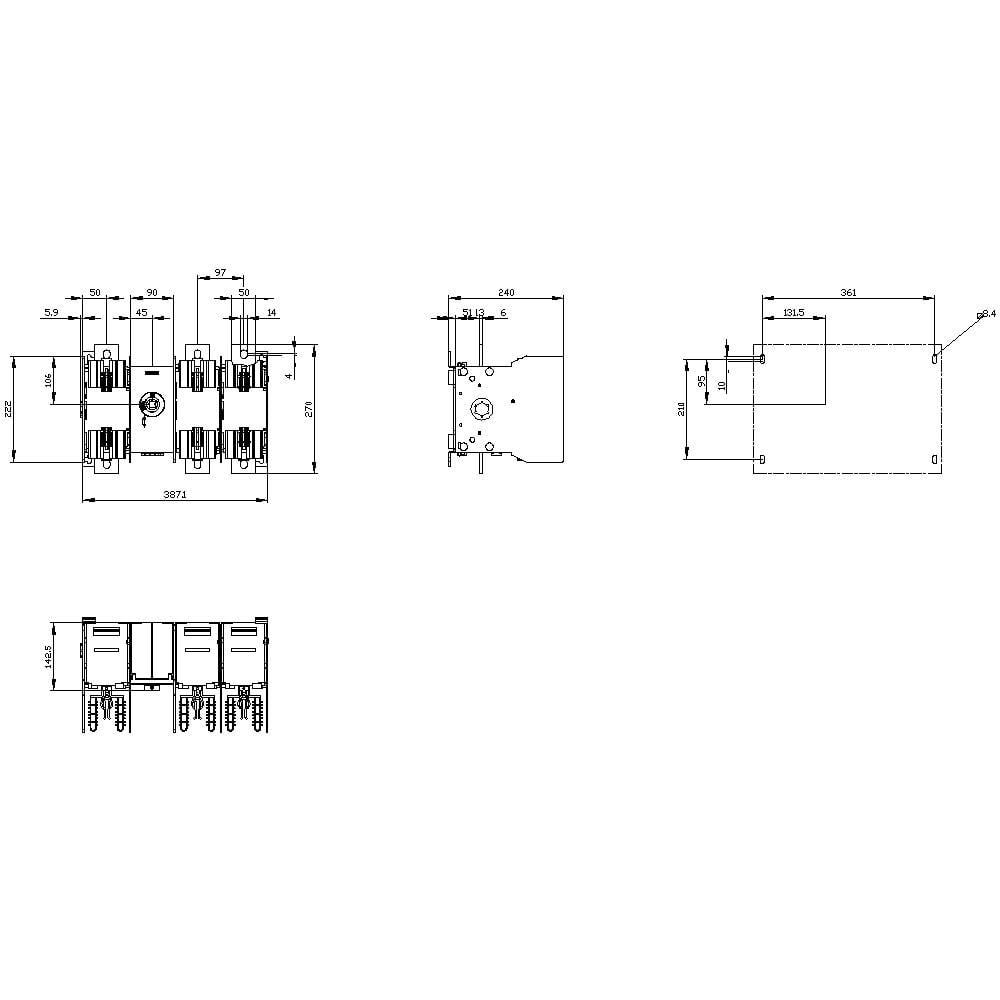

Tehnična risba mehanskega komponenta z več pogledi, merami in specifikacijami. Načrti prikazujejo stranski in tlorisni pogled.

1/3

Slika je simbolična

Vrsta izdelka

bremensko ločilno stikalo

Velikost varovalke

Število pinov

Nazivni tok - zaokrožen

850 A

Izvedba

Ločilna stikala 3KF z varovalkami

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pet.,20.11.

Število

Set (i) - zaloga Nemčija

Skupaj (1909,00 € / Kos)

2089,00 €

-9 %

1909,00 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izvedba električnega priključka / za glavni tokokrog: ploščati priključek
Zasnova zaslona / za prikaz položaja stikala vrtljivi pogonski mehanizem vratne sklopke: ON-OFF-TEST
Razporeditev električnega priključka / za glavni tokokrog: zgoraj in spodaj
Število vklopnih kontaktov / za pomožne kontakte: 8
Število prekinitvenih kontaktov / za pomožne kontakte: 8
Pritezni moment / z vijačno povezavo / najmanj: 50 Nm
Pritezni moment / z vijačno povezavo / največ: 75 Nm
Tip naprave: stalna montaža
Velikost ločevalnega jezička: 3 in 2
Velikost okvirja ločilnega stikala: 5
Pogojni tok kratkega stika (Iq): 100000 A
Vrsta montaže: montaža na tla
Obratovalna moč / pri AC-23 A / pri 400 V: 400000 W
Obratovalna moč / pri AC-23 A / pri 690 V: 800 kW
Prehodni tok / pri zaprtem stikalu / pri 690 V / pri kombinaciji stikalo + aM varovalka / največja dovoljena: 46590 A
Prehodni tok / pri zaprtem stikalu / pri 690 V / pri kombinaciji stikalo + varovalka gG / največja dovoljena: 62900 A
Prehodni tok / pri zaprtem stikalu / za kombinacijo stikalo + varovalka / pri 500 V / največji dovoljeni: 62900 A
Prehodni tok / varovalke / pri 400 V / največji dovoljeni: 77400 A
Prehodni tok / varovalke / pri 690 V / največji dovoljeni: 77400 A
Primernost za uporabo / glavno stikalo: da
Primernost za uporabo/zaščitno stikalo: da
Primernost za uporabo / stikalo ZA IZKLOP V SILI: da
Primernost za uporabo / varnostno stikalo: da
Primernost stikala za uporabo / vzdrževanje / popravilo: da
Položaj vgradnje: poljuben
Električna življenjska doba (preklopni cikli) / pri AC-23 A / pri 440 V: 1500
Električna življenjska doba (preklopni cikli) / pri AC-23 A / pri 690 V: 1000
Električna življenjska doba (preklopni cikli) / pri DC-23 A / pri 440 V: 500
Mehanska življenjska doba (preklopni cikli) / tipično: 6000
Izolacijska napetost (Ui): 1000V
Položaj / upravljalnega elementa: spredaj
Položaj / stikalnega mehanizma: za prvim polom
Razširitev izdelka / pomožno stikalo: da
Razširitev izdelka / neobvezno / možnost zaklepanja: da
Razširitev izdelka / neobvezno / nadzor varovalk: da
Stopnja zaščite IP: IP00
Stopnja zaščite IP / pri zaprtem stikalu / s pokrovom ali pokrovom kabelskega čevlja: IP00
Prenapetostna odpornost: 12kV
Temperatura okolice / med delovanjem / najmanj: -25 °C
Temperatura okolice / med delovanjem / največ: 70 °C
Izguba moči / največ: 405 W
Stopnja onesnaženosti: 3
Tip prereza priključnega vodnika / za bakrene vodnike / vijačni / s kabelskim čevljem / po DIN 46234: 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) / 1 x (AWG 1/0 - kcmil 1000), 2x (AWG 1/0 ... kcmil 300)
Tip prereza priključnega vodnika / za bakrene vodnike / vijačni / s kabelskim čevljem / po DIN 46235: 1x (25 ... 300 mm²), 2x (25 ... 300 mm²)
Tip prereza priključnega vodnika / za bakreno zbiralko: 2x (50 x 5 mm²)

Izvedba: Ločilna stikala 3KF z varovalkami

Vrsta izdelka: bremensko ločilno stikalo

Velikost varovalke: 1

Število pinov: 3

Skladnost z RoHS: Ja

Mere: (Š x V x G) 396.9 x 270 x 240 mm

Vsebina: 1 kos

Nazivni tok: 850 A

Nazivni tok - zaokrožen: 850 A

Nazivna napetost: 690 V/AC

Širina: 396.9 mm

Višina: 270 mm

Globina: 240 mm

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864053 Siemens 3KF53800MF51 bremensko ločilno stikalo Velikost varovalke = 1 850 A 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864053 Siemens 3KF53800MF51 bremensko ločilno stikalo Velikost varovalke = 1 850 A 690 V/AC 1 kos

Opis

Ločilno stikalo z varovalko 3KF SITOR, 800A, vel. 5, 3-polni, za velikost varovalke NH. 2 in 3 za polprevodniško zaščito, pogon na sprednja kolesa, centralno, osnovna naprava brez ročaja, ploščat priključek brez varovalk
