Siemens 3NP11231BB23 bremensko ločilno stikalo z varovalko Primerno za (varovalke) varovalka velikosti 000

Frekvenčni pretvornik ima upravljalno ploščo z zaslonom in tipkami. Zasnovan je za krmiljenje električnih pogonov.

Slika je simbolična

Shematski načrt prikazuje EFM20 s 24 priključki. Glavne linije povezujejo priključke 2, 4, 6 z -EFM, in priključke 12, 14, 22 z EFM20.

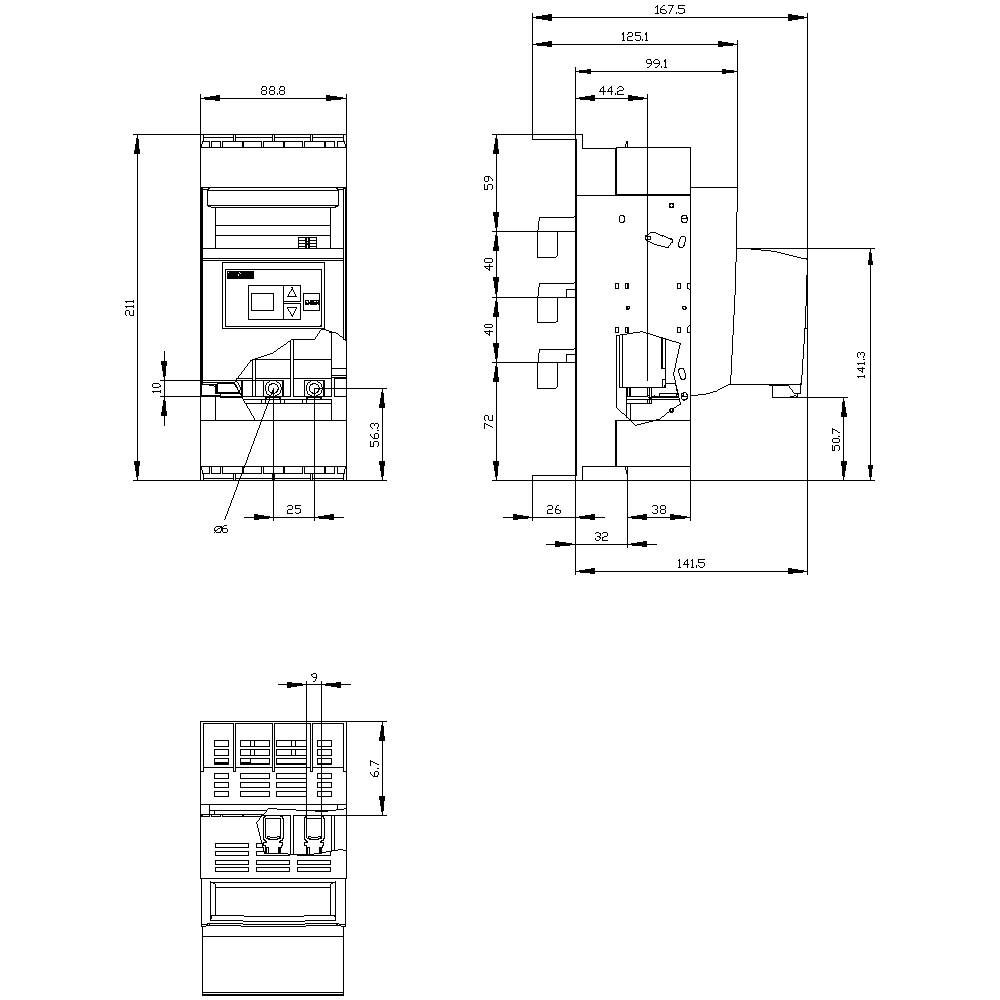

Tehnična risba modula elektrorazdelilne omarice s podrobnimi merami v milimetrih, ki obsega pogled spredaj in s strani.

1/3

Slika je simbolična

Vrsta izdelka

bremensko ločilno stikalo z varovalko

Velikost varovalke

000

Število pinov

Nazivni tok - zaokrožen

160 A

Izvedba

Nivo pokrova 32/70 mm

Podatkovni list izdelka (PDF)

Dostava pon, 12.10.

Število

kos - zaloga Nemčija

Skupaj (359,00 € / Kos)

359,00 €

z DDV

Samo 29,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: IP20, IP30, IP40 Odpornost proti prenapetostni napetosti: 8 kV Temperatura okolice: -25 ° C - +55 ° C Izolacijska napetost: 1000 V Mehanska življenjska doba: 2000 Vrsta montaže: vodila Izvedba električnega priključka: škatlasti terminal Izpad moči: 42 W

Izvedba: Nivo pokrova 32/70 mm

Vrsta izdelka: bremensko ločilno stikalo z varovalko

Velikost varovalke: 000

Število pinov: 3

Skladnost z RoHS: Ja

Mere: (Š x V x G) 88.8 x 211.4 x 143.9 mm

Vsebina: 1 kos

Nazivni tok: 160 A

Nazivni tok - zaokrožen: 160 A

Nazivna napetost: 690 V/AC

Primerno za: varovalka velikosti 000 - 4

Širina: 88.8 mm

Višina: 211.4 mm

Globina: 143.9 mm

: Other

: 125 A

: 3

: 80 kA

: IP40

: NH000

: FALSE

: Frame clamp

: FALSE

: Cover grip

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: TRUE

: FALSE

: Front side

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1741202 Siemens 3NP11231BB23 bremensko ločilno stikalo z varovalko Primerno za (varovalke) varovalka velikosti 000 - 4 Velikost

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1741202 Siemens 3NP11231BB23 bremensko ločilno stikalo z varovalko Primerno za (varovalke) varovalka velikosti 000 - 4 Velikost

Opis

SENTRON, Ločilna varovalka 3NP1, 3-polna, NH000, 160 A, za zbiralni sistem 8US 40 mm, škatlasti priključek, nadzor varovalk: elektronski EFM20, raven pokrova 32/70 mm Ločilna varovalka 3NP do 630 A z izboljšano osebno in sistemsko zaščito in priročno tehnologijo povezovanja. Ločilna stikala z varovalkami ščitijo sisteme v industriji ali infrastrukturi pred preobremenitvijo in kratkimi stiki ter so primerna za medpanožno uporabo. Zaščita pred dosegom in dotikom, ki je standardno vključena v novo serijo Sentron 3NP1, preprečuje, da bi se uporabnik dotaknil delov pod napetostjo pri sestavljanju sistemov zbiralk, tudi pri dostopu z zadnje strani. Poleg tega lahko uporabnik zlahka vidi uporabljene varovalke skozi veliko okno za pregledovanje. Glavne značilnosti ločilnih stikal z varovalkami Siemens 3NP so: 1. Zelo prilagodljiv zahvaljujoč modularni zasnovi in doslednim dodatkom. 2. Primerno za talno montažo, DIN letev in sistem vodil Siemens 8US 3. Funkcija elektronskega nadzora varovalk, vključno z nadzorom omrežja. 4 Pet velikosti od 100 A do 630 A do razreda zaščite IP40. 5. Hitrejša in varnejša pretvorba za kabelski izhod zgoraj/spodaj. 6. Možni so prilagodljivi preklopni časi pomožnega stikala (istočasno ali vnaprej). 7. Možnost zaklepanja in plombiranja. Za varno in učinkovito električno infrastrukturo v stavbah in industriji ponuja Siemens integriran portfelj zaščitnih, stikalnih, merilnih in nadzornih naprav, razdelilnikov, stikal in vtičnic.
