Siemens 3NP11331BC20 bremensko ločilno stikalo z varovalko 3-polni 160 A 690 V/AC 1 kos

Črni varnostni odklopnik v ohišju, značilen za električne zaščitne sisteme v industrijskih aplikacijah.

Slika je simbolična

Shematski diagram s tremi vertikalnimi stikali, oštevilčenimi od 1 do 6. Stikala so prečno razporejena v pravokotni obliki, označena z '-Q'.

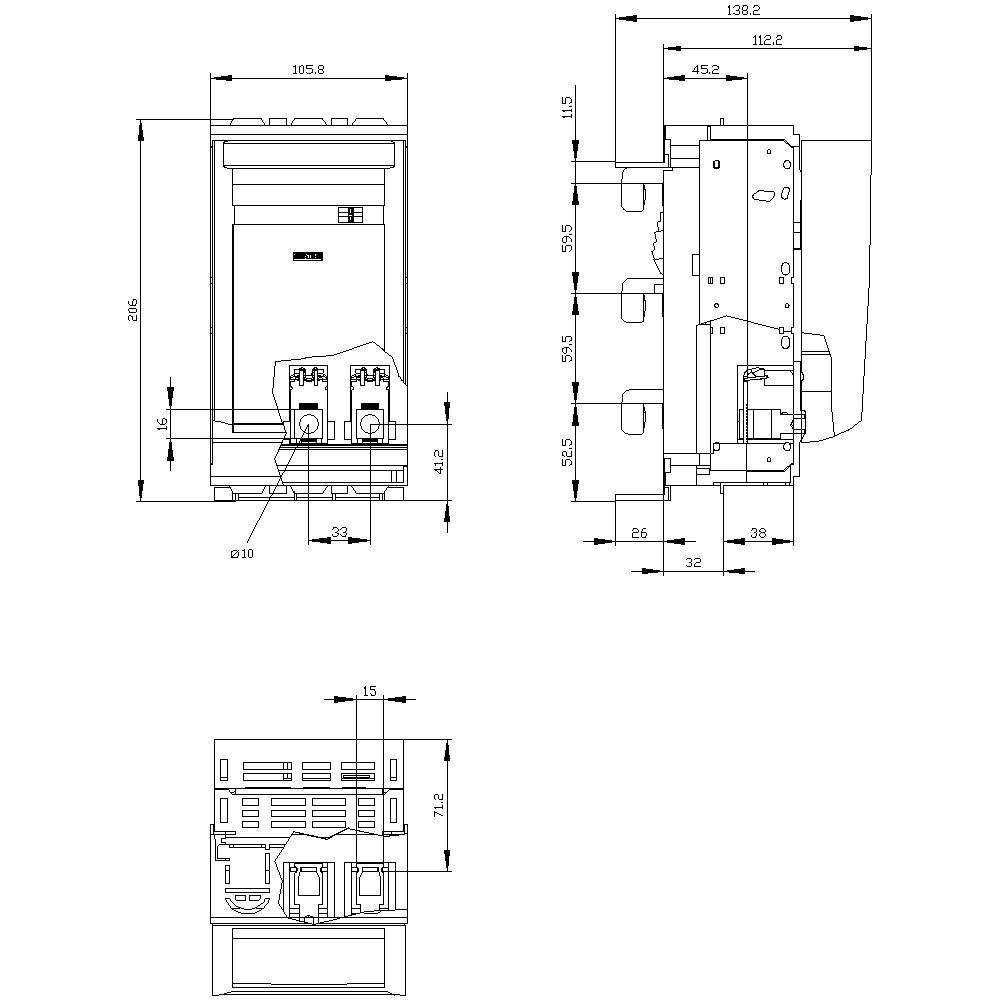

Tehnična risba električnega stikala s spremljajočimi merami v treh pogledih: sprednji pogled, stranski pogled in pogled od zgoraj.

1/3

Slika je simbolična

Vrsta izdelka

bremensko ločilno stikalo z varovalko

Število pinov

Nazivni tok - zaokrožen

160 A

Izvedba

Nivo pokrova 32/70 mm

Skladnost z RoHS

Podatkovni list izdelka (PDF)

Dostava pon, 21.9.

1 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

104,99 €

z DDV

Samo 11,00 €

Na voljo samo 1 kos - zaloga Nemčija

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: IP20, IP30, IP40 Odpornost proti prenapetostni napetosti: 8 kV Temperatura okolice: -25 ° C - +55 ° C Izolacijska napetost: 1000 V Mehanska življenjska doba: 2000 Tip pritrditve: vodila Izvedba električnega priključka: škatlasti terminal Izpad moči: 51 W

Izvedba: Nivo pokrova 32/70 mm

Vrsta izdelka: bremensko ločilno stikalo z varovalko

Število pinov: 3

Skladnost z RoHS: Ja

Mere: (Š x V x G) 105.8 x 206.2 x 137.5 mm

Vsebina: 1 kos

Nazivni tok: 160 A

Nazivni tok - zaokrožen: 160 A

Nazivna napetost: 690 V/AC

Širina: 105.8 mm

Višina: 206.2 mm

Globina: 137.5 mm

: Other

: 160 A

: 3

: 80 kA

: IP40

: NH000, NH00

: FALSE

: Frame clamp

: FALSE

: Cover grip

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: Front side

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1741221 Siemens 3NP11331BC20 bremensko ločilno stikalo z varovalko 3-polni 160 A 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1741221 Siemens 3NP11331BC20 bremensko ločilno stikalo z varovalko 3-polni 160 A 690 V/AC 1 kos

Opis

SENTRON, Ločilnik z varovalkami 3NP1, 3-polni, NH00, 160 A, za sistem zbiralk 8US 60 mm, škatlasti priključek, raven pokrova 32/70 mm Ločilnik z varovalkami 3NP do 630 A z izboljšano osebno in sistemsko zaščito ter priročno tehnologijo povezovanja. Ločilna stikala z varovalkami ščitijo sisteme v industriji ali infrastrukturi pred preobremenitvijo in kratkimi stiki ter so primerna za medpanožno uporabo. Zaščita pred dosegom in dotikom, ki je standardno vključena v novo serijo Sentron 3NP1, preprečuje, da bi se uporabnik dotaknil delov pod napetostjo pri sestavljanju sistemov zbiralk, tudi pri dostopu z zadnje strani. Poleg tega lahko uporabnik zlahka vidi uporabljene varovalke skozi veliko okno za pregledovanje. Glavne značilnosti ločilnih stikal z varovalkami Siemens 3NP so: 1. Zelo prilagodljiv zahvaljujoč modularni zasnovi in doslednim dodatkom. 2. Primerno za talno montažo, DIN letev in sistem vodil Siemens 8US 3. Funkcija elektronskega nadzora varovalk, vključno z nadzorom omrežja. 4 Pet velikosti od 100 A do 630 A do razreda zaščite IP40. 5. Hitrejša in varnejša pretvorba za kabelski izhod zgoraj/spodaj. 6. Možni so prilagodljivi preklopni časi pomožnega stikala (istočasno ali vnaprej). 7. Možnost zaklepanja in plombiranja. Za varno in učinkovito električno infrastrukturo v stavbah in industriji ponuja Siemens integriran portfelj zaščitnih, stikalnih, merilnih in nadzornih naprav, razdelilnikov, stikal in vtičnic.
