Siemens 3NP11331CA11 bremensko ločilno stikalo z varovalko 3-polni 160 A 690 V/AC 1 kos

Elektronska naprava podjetja Siemens, ohišje temno sive barve, verjetno industrijska komponenta z prezračevalnimi odprtinami na vrhu.

Slika je simbolična

Shema MFM-postavitve z večimi oštevilčenimi deli. Območje MFM je poudarjeno. Pomembne povezave in elementi so označeni.

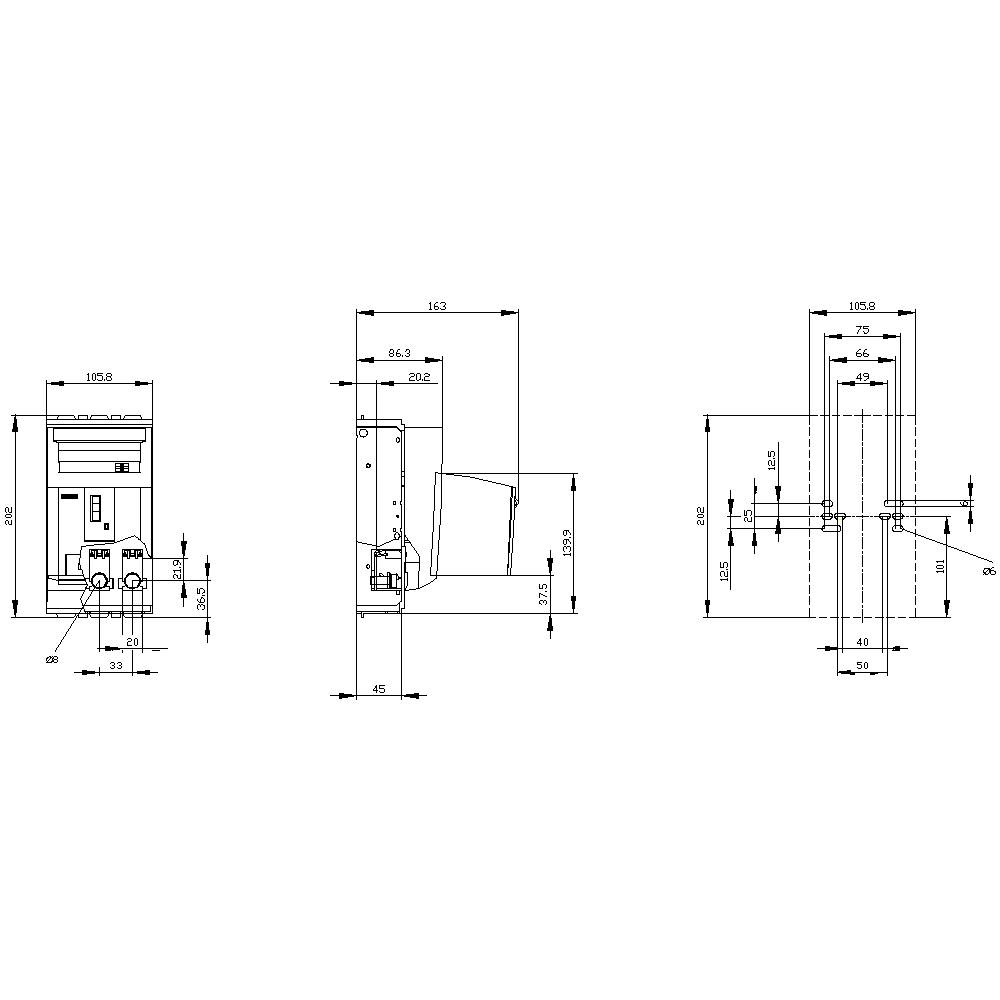

Tehnična risba naprave z merami v milimetrih. Prikazani so pogled spredaj, s strani in od zgoraj, vsak s podrobnimi merskimi oznakami.

1/3

Slika je simbolična

Vrsta izdelka

bremensko ločilno stikalo z varovalko

Število pinov

Nazivni tok - zaokrožen

160 A

Izvedba

Raven pokrova 45 mm

Skladnost z RoHS

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

Število

kos - zaloga Nemčija

Skupaj (244,99 € / Kos)

244,99 €

z DDV

Samo 20,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: IP20, IP30, IP40 Odpornost proti prenapetostni napetosti: 8 kV Temperatura okolice: -25 ° C - +55 ° C Izolacijska napetost: 1000 V Mehanska življenjska doba: 2000 Tip pritrditve: Montažna plošča Načrtovanje električnega priključka: Železni priključek Izguba moči: 51 W

Izvedba: Raven pokrova 45 mm

Vrsta izdelka: bremensko ločilno stikalo z varovalko

Število pinov: 3

Skladnost z RoHS: Ja

Mere: (Š x V x G) 105.8 x 202 x 165.5 mm

Vsebina: 1 kos

Nazivni tok: 160 A

Nazivni tok - zaokrožen: 160 A

Nazivna napetost: 690 V/AC

Širina: 105.8 mm

Višina: 202 mm

Globina: 165.5 mm

: Other

: 160 A

: 3

: 80 kA

: IP40

: NH000, NH00

: FALSE

: Rail connection

: FALSE

: Cover grip

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: 690 V

: TRUE

: FALSE

: Front side

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742348 Siemens 3NP11331CA11 bremensko ločilno stikalo z varovalko 3-polni 160 A 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742348 Siemens 3NP11331CA11 bremensko ločilno stikalo z varovalko 3-polni 160 A 690 V/AC 1 kos

Opis

SENTRON, Ločilna varovalka 3NP1, 3-polna, NH00, 160 A, za površinsko montažo in montažo na montažno ploščo, ploščati priključek, nadzor varovalk: elektromehanski, višina pokrova 45 mm Ločilna stikala 3NP do 630 A z izboljšano osebno in sistemsko zaščita in priročna povezovalna tehnologija. Ločilna stikala z varovalkami ščitijo sisteme v industriji ali infrastrukturi pred preobremenitvijo in kratkimi stiki ter so primerna za medpanožno uporabo. Zaščita pred dosegom in dotikom, ki je standardno vključena v novo serijo Sentron 3NP1, preprečuje, da bi se uporabnik dotaknil delov pod napetostjo pri sestavljanju sistemov zbiralk, tudi pri dostopu z zadnje strani. Poleg tega lahko uporabnik zlahka vidi uporabljene varovalke skozi veliko okno za pregledovanje. Glavne značilnosti ločilnih stikal z varovalkami Siemens 3NP so: 1. Zelo prilagodljiv zahvaljujoč modularni zasnovi in doslednim dodatkom. 2. Primerno za talno montažo, DIN letev in sistem vodil Siemens 8US 3. Funkcija elektronskega nadzora varovalk, vključno z nadzorom omrežja. 4 Pet velikosti od 100 A do 630 A do razreda zaščite IP40. 5. Hitrejša in varnejša pretvorba za kabelski izhod zgoraj/spodaj. 6. Možni so prilagodljivi preklopni časi pomožnega stikala (istočasno ali vnaprej). 7. Možnost zaklepanja in plombiranja. Za varno in učinkovito električno infrastrukturo v zgradbah in industriji ponuja Siemens integriran portfelj zaščitnih, stikalnih, merilnih in nadzornih naprav, razdelilnikov, stikal in vtičnic.

Besedilo je strojno prevedeno.
