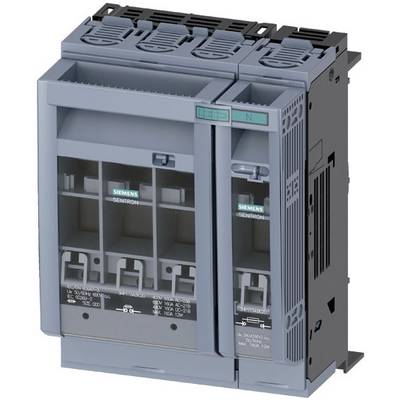

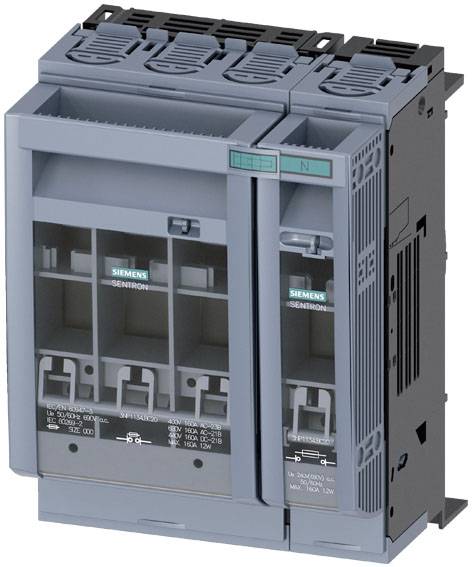

Siemens 3NP11341BC20 bremensko ločilno stikalo z varovalko Velikost varovalke = 00 160 A 690 V/AC, 440 V/DC 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
bremensko ločilno stikalo z varovalko
Velikost varovalke
00
Število pinov
4
Nazivni tok - zaokrožen
160 A
Izvedba
Pokrivna raven 32/70 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (184,99 € / Kos)
184,99 €
z DDV
Tehnične specifikacije
- Zasnova električnega priključka / za glavni tokokrog: škatlasta sponka
- Izvedba sprožilnega elementa: ročaj pokrova
- Izvedba zbiralke: debelina zbiralke 5 ali 10 mm
- Pritezni moment / z vijačno povezavo / najmanj: 10 Nm
- Pritezni moment / z vijačno povezavo / največ: 10 Nm
- Izvedba naprave: za zbiralni sistem 8US 60mm
- Velikost ločila: 00 in 000
- Vrsta pritrditve: zbiralka
- Primernost za uporabo/zaščitno stikalo: da
- Primernost za uporabo / varnostno stikalo: da
- Primernost stikala za uporabo / vzdrževanje / popravilo: da
- Položaj vgradnje: vodoravno/navpično
- Mehanska življenjska doba (preklopni cikli) / tipično: 2000
- Položaj / upravljalnega elementa: spredaj
- Lastnosti izdelka / zaklepanje: da
- Lastnosti izdelka / možnost tesnjenja: da
- Razširitev izdelka / pomožno stikalo: da
- Razširitev izdelka / neobvezno / možnost zaklepanja: da
- Razširitev izdelka / neobvezno / nadzor varovalk: da
- Razširitev izdelka / neobvezno / spremljanje izpada faze: da
- Razširitev izdelka / neobvezno / nadzor prenapetostne zaščite: da
- Zaščitni razred IP: IP40
- Stopnja zaščite IP / pri zaprtem stikalu / s pokrovom ali pokrovom kabelskega čevlja: IP40
- Stopnja zaščite IP / z zaprtim stikalom / brez pokrova ali pokrova kabelskega čevlja: IP30
- Stopnja zaščite IP / odprt: IP20
- Prenapetostna odpornost: 8kV
- Temperatura okolice / med delovanjem / najmanj: -25 °C
- Temperatura okolja / med delovanjem / največ: 55 °C
- Izguba moči / največ: 56 W
- Stopnja onesnaženosti: 3
- Izolacijska napetost: 690V
- Sredinska razdalja tirnice: 60 mm
- Širina zbiralke / najmanj: 12 mm
- Širina zbiralke / največ: 30 mm
- Prerez priključnega vodnika / za glavne kontakte / večžilni / minimalno: 6 mm²
- Prerez priključnega vodnika / za glavne kontakte / večžilni / največ: 70 mm²
- Prerez povezljivega vodnika / za glavne kontakte / polno ali vijačno / minimalno: 6 mm²
- Prerez priključnega vodnika / za glavne kontakte / polnožilni / večžilni / največ: 70 mm²
- Prerez priključnega vodnika / za glavne kontakte / fino vijačen / z obdelavo konca jedra / najmanj: 6 mm²
- Prerez priključnega vodnika / za glavne kontakte / fino vijačen / z obdelavo konca jedra / največ: 50 mm²
- Vrsta prereza povezljivih vodnikov / laminirani vodniki / največ: 9 x 12 mm
- Izvedba
Pokrivna raven 32/70 mm
- Vrsta izdelka
bremensko ločilno stikalo z varovalko
- Velikost varovalke
00
- Število pinov
4
- Skladnost z RoHS
Ja

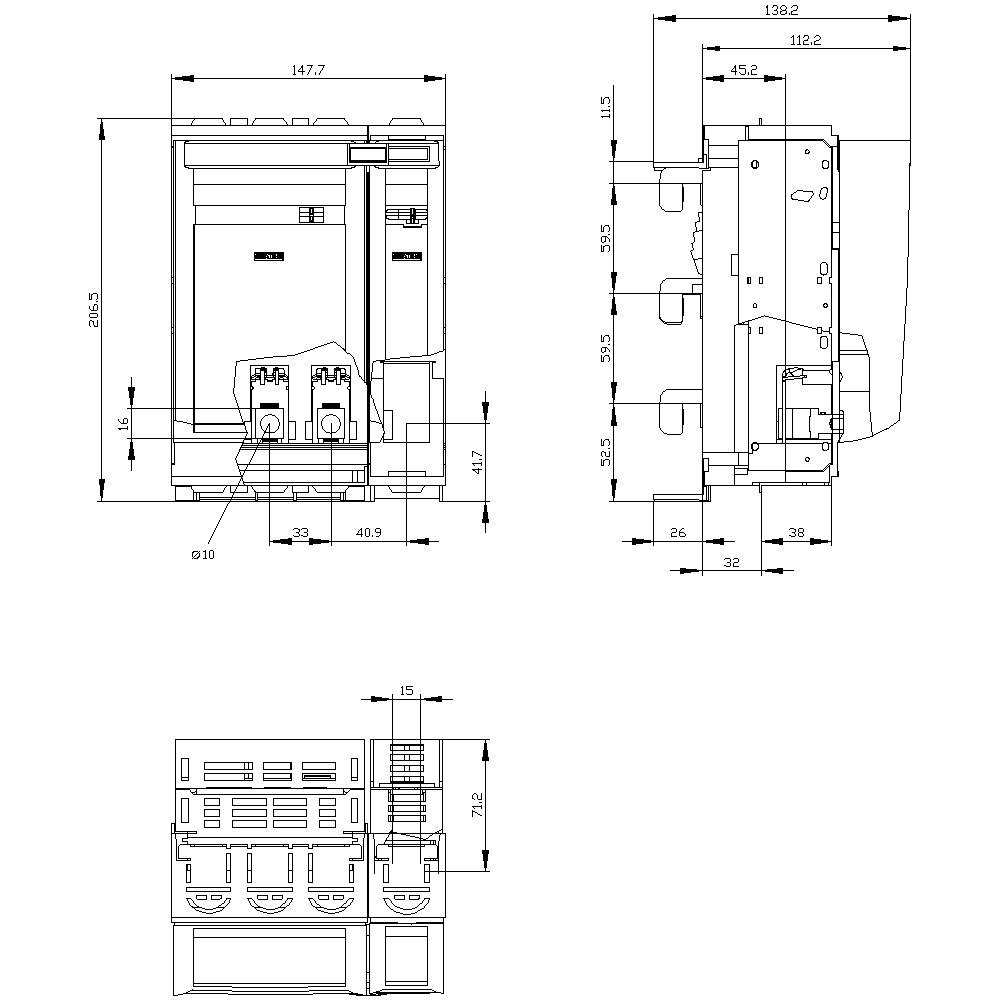

- Mere
(Š x V x G) 147.6 x 206.2 x 137.5 mm
- Vsebina
1 kos
- Nazivni tok
160 A
- Nazivni tok - zaokrožen
160 A
- Nazivna napetost
690 V/AC
440 V/DC
- Širina
147.6 mm
- Višina
206.2 mm
- Globina
137.5 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2864067 Siemens 3NP11341BC20 bremensko ločilno stikalo z varovalko Velikost varovalke = 00 160 A 690 V/AC, 440 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2864067 Siemens 3NP11341BC20 bremensko ločilno stikalo z varovalko Velikost varovalke = 00 160 A 690 V/AC, 440 V/DC 1 kos
Opis
SENTRON, Ločilno stikalo z varovalkami 3NP1, 4-polno, NH00, 160 A, za sistem zbiralk 8US 60mm, škatlasta sponka, nivo pokrova 32/70mm
