Siemens 3NP11341CA10 bremensko ločilno stikalo z varovalko Velikost varovalke = 00 160 A 690 V/AC, 440 V/DC 1 kos

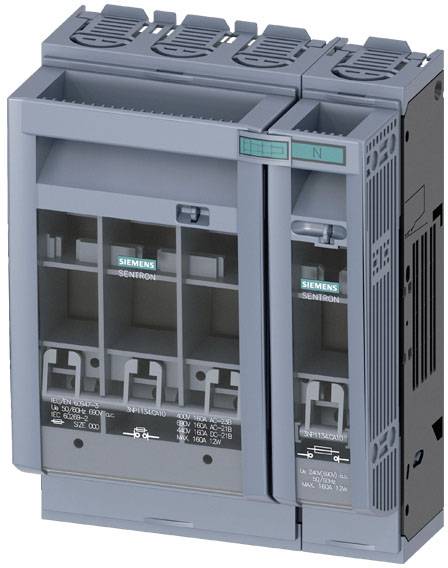

Industrijski stikalni aparat podjetja Siemens, model SENTRON; namenjen distribuciji električne energije, primeren za industrijske aplikacije.

Slika je simbolična

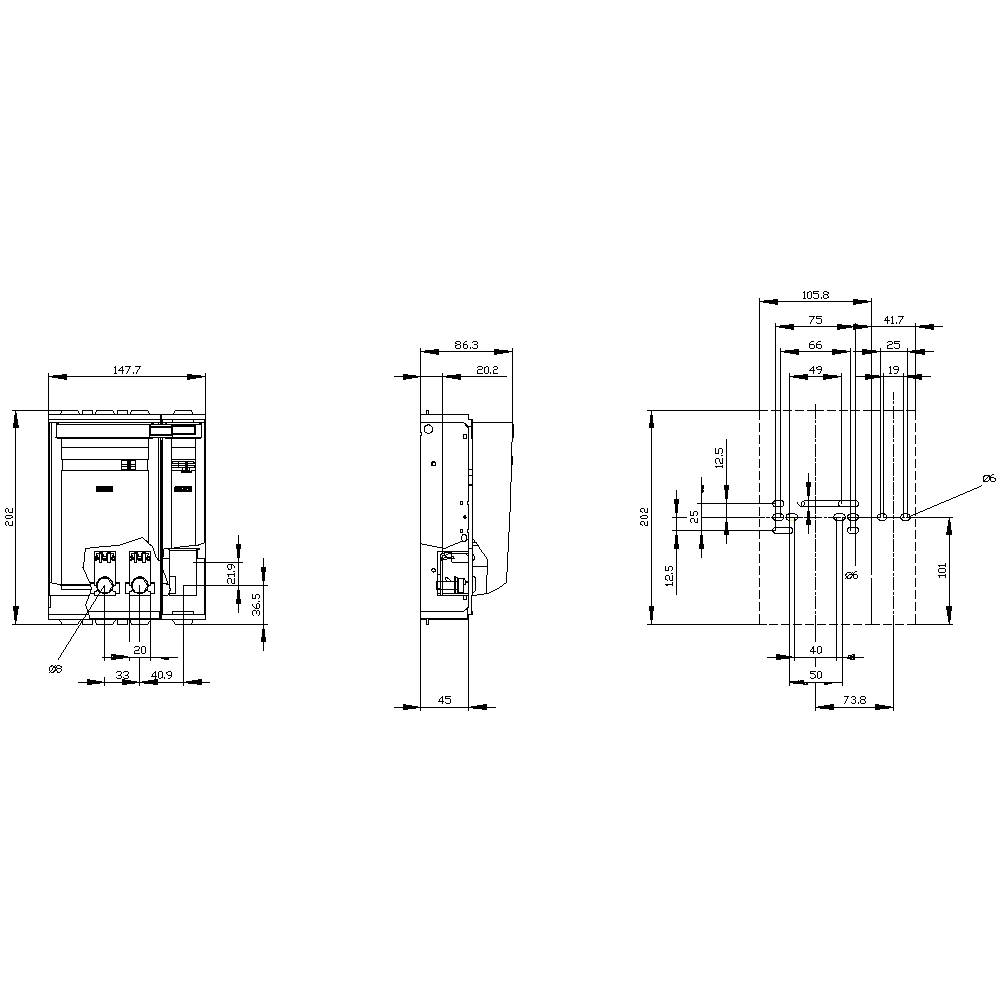

Tehnična risba naprave s sprednjim, stranskim in zgornjim pogledom. Natančne mere so navedene v milimetrih.

1/2

Slika je simbolična

Vrsta izdelka

bremensko ločilno stikalo z varovalko

Velikost varovalke

Število pinov

Nazivni tok - zaokrožen

160 A

Izvedba

Pokrivna raven 45 mm

Podatkovni list izdelka (PDF)

Dostava pon, 5.10.

Število

Set (i) - zaloga Nemčija

Skupaj (114,99 € / Kos)

114,99 €

z DDV

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Zasnova električnega priključka / za glavni tokokrog: povezava zbiralke
Vrsta priključne tehnologije: ploščata povezava
Izvedba sprožilnega elementa: ročaj pokrova
Pritezni moment / z vijačno povezavo / najmanj: 10 Nm
Pritezni moment / z vijačno povezavo / največ: 12 Nm
Izvedba naprave: za montažo in namestitev na montažno ploščo
Velikost ločila: 00 in 000
Vrsta pritrditve: montažna plošča
Primernost za uporabo/zaščitno stikalo: da
Primernost za uporabo / varnostno stikalo: da
Primernost stikala za uporabo / vzdrževanje / popravilo: da
Položaj vgradnje: vodoravno/navpično
Mehanska življenjska doba (preklopni cikli) / tipično: 2000
Položaj / upravljalnega elementa: spredaj
Lastnosti izdelka / zaklepanje: da
Lastnosti izdelka / možnost tesnjenja: da
Razširitev izdelka / pomožno stikalo: da
Razširitev izdelka / neobvezno / možnost zaklepanja: da
Razširitev izdelka / neobvezno / nadzor varovalk: da
Razširitev izdelka / neobvezno / spremljanje izpada faze: da
Razširitev izdelka / neobvezno / nadzor prenapetostne zaščite: da
Zaščitni razred IP: IP40
Stopnja zaščite IP / pri zaprtem stikalu / s pokrovom ali pokrovom kabelskega čevlja: IP40
Stopnja zaščite IP / z zaprtim stikalom / brez pokrova ali pokrova kabelskega čevlja: IP30
Stopnja zaščite IP / odprt: IP20
Prenapetostna odpornost: 8kV
Temperatura okolice / med delovanjem / najmanj: -25 °C
Temperatura okolja / med delovanjem / največ: 55 °C
Izguba moči / največ: 56 W
Stopnja onesnaženosti: 3
Izolacijska napetost: 690V
Prerez priključnega vodnika / za glavne kontakte / večžilni / minimalno: 2,5 mm²
Prerez priključnega vodnika / za glavne kontakte / večžilni / največ: 95 mm²
Prerez priključnega vodnika / za glavne kontakte / polnožilni ali vijačni / minimalno: 2,5 mm²
Prerez priključnega vodnika / za glavne kontakte / polnožilni ali vijačni / največ: 95 mm²
Tip preseka povezljivih vodnikov / laminirani vodniki / največ: 24 x 12 mm

Izvedba: Pokrivna raven 45 mm

Vrsta izdelka: bremensko ločilno stikalo z varovalko

Velikost varovalke: 00

Število pinov: 4

Skladnost z RoHS: Ja

Mere: (Š x V x G) 147.7 x 202 x 86.5 mm

Vsebina: 1 kos

Nazivni tok: 160 A

Nazivni tok - zaokrožen: 160 A

Nazivna napetost: 690 V/AC
440 V/DC

Širina: 147.7 mm

Višina: 202 mm

Globina: 86.5 mm

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2864068 Siemens 3NP11341CA10 bremensko ločilno stikalo z varovalko Velikost varovalke = 00 160 A 690 V/AC, 440 V/DC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2864068 Siemens 3NP11341CA10 bremensko ločilno stikalo z varovalko Velikost varovalke = 00 160 A 690 V/AC, 440 V/DC 1 kos

Opis

SENTRON, Ločilni stikalo z varovalkami 3NP1, 4-polni, NH00, 160 A, za nadometno montažo in montažo na montažno ploščo, ploščati priključek, nivo pokrova 45 mm
