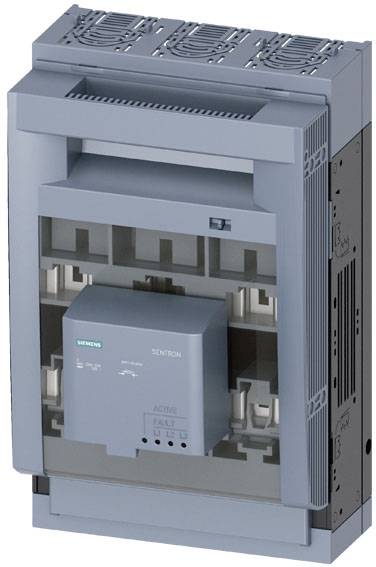

Siemens 3NP11431DA24 bremensko ločilno stikalo z varovalko Velikost varovalke = 1 250 A 690 V/AC 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
bremensko ločilno stikalo z varovalko
Velikost varovalke
1
Število pinov
3
Nazivni tok - zaokrožen
250 A
Izvedba
Pokrivna raven 70 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (345,00 € / Kos)
345,00 €
z DDV
Tehnične specifikacije
- Zasnova električnega priključka / za glavni tokokrog: škatlasta sponka
- Izvedba sprožilnega elementa: ročaj pokrova
- Različica nadzora varovalk: elektronski EFM15
- Pritezni moment / z vijačno povezavo / najmanj: 10 Nm
- Pritezni moment / z vijačno povezavo / največ: 10 Nm
- Izvedba naprave: za montažo in namestitev na montažno ploščo
- Velikost ločevalnega jezička: 1 in 0
- Vrsta montaže: montaža na tla
- Primernost za uporabo/zaščitno stikalo: da
- Primernost za uporabo / varnostno stikalo: da
- Primernost stikala za uporabo / vzdrževanje / popravilo: da
- Položaj vgradnje: vodoravno/navpično
- Mehanska življenjska doba (preklopni cikli) / tipično: 1600
- Položaj / upravljalnega elementa: spredaj
- Lastnosti izdelka / zaklepanje: da
- Komponenta izdelka/indikator izklopa: da
- Lastnosti izdelka / možnost tesnjenja: da
- Funkcija izdelka/nadzor varovalke: da
- Razširitev izdelka / pomožno stikalo: da
- Razširitev izdelka / neobvezno / možnost zaklepanja: da
- Razširitev izdelka / neobvezno / nadzor prenapetostne zaščite: da
- Zaščitni razred IP: IP40
- Stopnja zaščite IP / pri zaprtem stikalu / s pokrovom ali pokrovom kabelskega čevlja: IP40
- Stopnja zaščite IP / z zaprtim stikalom / brez pokrova ali pokrova kabelskega čevlja: IP30
- Stopnja zaščite IP / odprt: IP20
- Prenapetostna odpornost: 8kV
- Temperatura okolice / med delovanjem / najmanj: -25 °C
- Temperatura okolice / med delovanjem / največ: 55 °C
- Izguba moči / največja: 93 W
- Stopnja onesnaženosti: 2
- Izolacijska napetost: 690V
- Prerez priključnega vodnika / za glavne kontakte / večžilni / minimalno: 70 mm²
- Prerez priključnega vodnika / za glavne kontakte / večžilni / največ: 185 mm²
- Prerez priključnega vodnika / za glavne kontakte / polnožilni ali vijačni / minimalno: 70 mm²
- Prerez povezljivega vodnika / za glavne kontakte / polno ali vijačno / največ: 185 mm²
- Prerez priključnega vodnika / za glavne kontakte / fino vijačen / z obdelavo konca jedra / najmanj: 70 mm²
- Prerez priključnega vodnika / za glavne kontakte / fino vijačen / z obdelavo konca jedra / največ: 120 mm²
- Tip preseka povezljivih vodnikov / laminirani vodniki / največ: 20 x 10 mm
- Izvedba
Pokrivna raven 70 mm
- Vrsta izdelka
bremensko ločilno stikalo z varovalko
- Velikost varovalke
1
- Število pinov
3
- Skladnost z RoHS
Ja

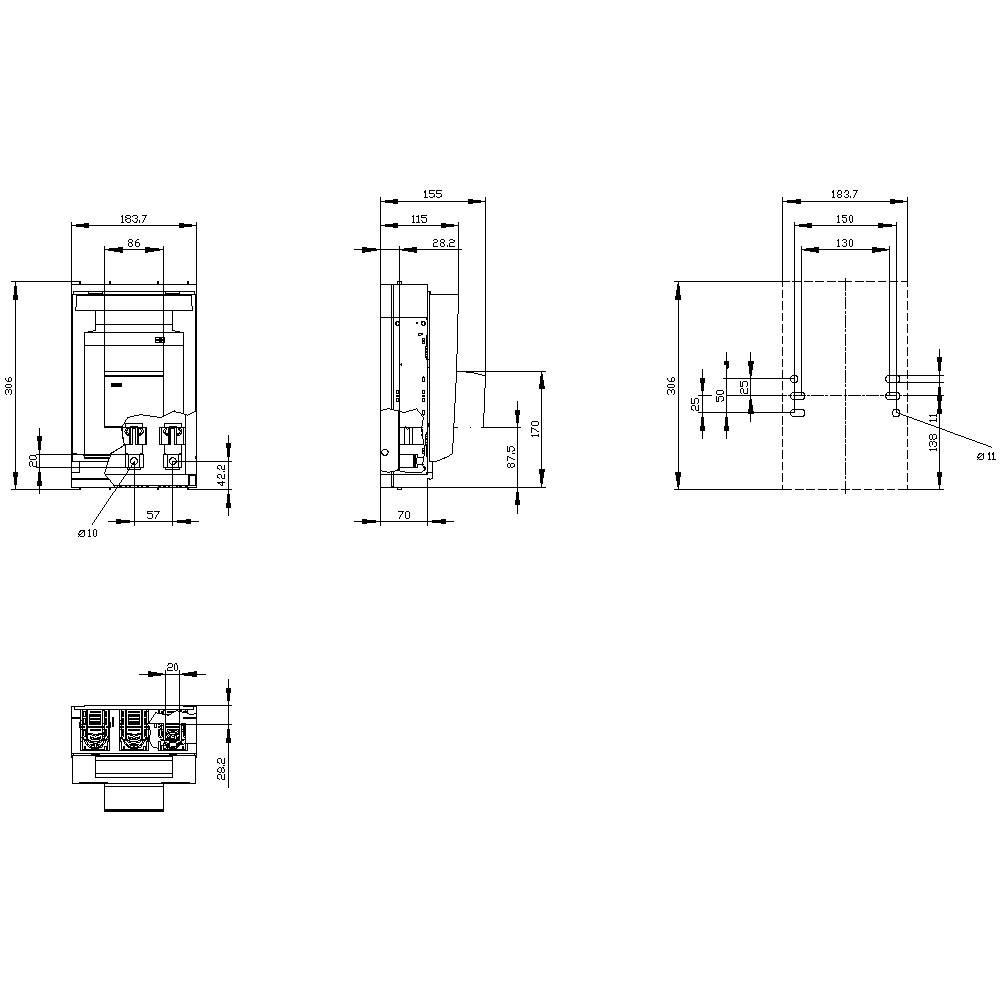

- Mere
(Š x V x G) 183.7 x 306 x 146.5 mm
- Vsebina
1 kos
- Nazivni tok
250 A
- Nazivni tok - zaokrožen
250 A
- Nazivna napetost
690 V/AC
- Širina
183.7 mm
- Višina
306 mm
- Globina
146.5 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2864076 Siemens 3NP11431DA24 bremensko ločilno stikalo z varovalko Velikost varovalke = 1 250 A 690 V/AC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2864076 Siemens 3NP11431DA24 bremensko ločilno stikalo z varovalko Velikost varovalke = 1 250 A 690 V/AC 1 kos
Opis
SENTRON, Ločilno stikalo z varovalkami 3NP1, 3-polno, NH1, 250 A, za montažo in vgradnjo na montažno ploščo, škatlasti priključek, nadzor varovalk, elektronski EFM15, nivo pokrova 70 mm
