Siemens 3NP11531JC23 bremensko ločilno stikalo z varovalko Velikost varovalke = 2 3-polni 400 A 690 V/AC 1 kos

Črni preklopni odklopnik z digitalnim zaslonom, prikazan v tehnični 3D-ilustraciji.

Slika je simbolična

Diagram elektronskega vezja z oznako 'EFM20'. Prikazuje povezave in priključke s številčenimi vodniki.

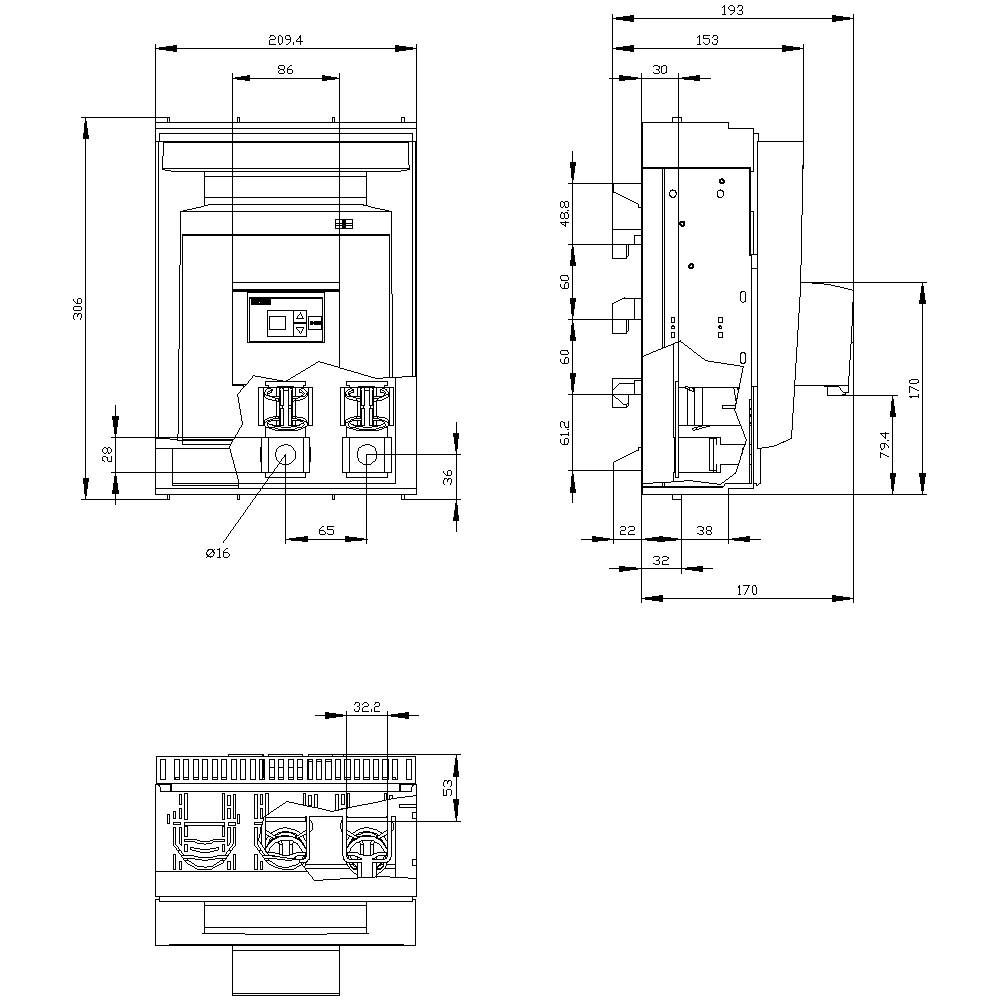

Tehnična risba električnega aparata s sprednjim, stranskim in pogledom od zgoraj. Mere in pogledi so natančno označeni.

1/3

Slika je simbolična

Vrsta izdelka

bremensko ločilno stikalo z varovalko

Velikost varovalke

Število pinov

Nazivni tok - zaokrožen

400 A

Izvedba

Nivo pokrova 32/70 mm

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Število

kos - zaloga Nemčija

Skupaj (699,00 € / Kos)

699,00 €

z DDV

Samo 35,00 €

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Stopnja zaščite: IP20, IP30, IP40 Odpornost proti prenapetostni napetosti: 8 kV Temperatura okolice: -25 ° C - +55 ° C Izolacijska napetost: 1000 V Mehanska življenjska doba: 1000 Vrsta montaže: vodila Izvedba električnega priključka: škatlasti terminal Izpad moči: 144 W.

Izvedba: Nivo pokrova 32/70 mm

Vrsta izdelka: bremensko ločilno stikalo z varovalko

Velikost varovalke: 2

Število pinov: 3

Skladnost z RoHS: Ja

Mere: (Š x V x G) 209.4 x 306 x 184.6 mm

Vsebina: 1 kos

Nazivni tok: 400 A

Nazivni tok - zaokrožen: 400 A

Nazivna napetost: 690 V/AC

Širina: 209.4 mm

Višina: 306 mm

Globina: 184.6 mm

: Other

: 400 A

: 3

: 80 kA

: IP40

: NH1, NH2

: FALSE

: Frame clamp

: FALSE

: Cover grip

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: TRUE

: FALSE

: Front side

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1742706 Siemens 3NP11531JC23 bremensko ločilno stikalo z varovalko Velikost varovalke = 2 3-polni 400 A 690 V/AC 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1742706 Siemens 3NP11531JC23 bremensko ločilno stikalo z varovalko Velikost varovalke = 2 3-polni 400 A 690 V/AC 1 kos

Opis

SENTRON, ločilnik z varovalkami 3NP1, 3-polni, NH2, 400 A, za sistem zbiralk Rittal 60 mm, škatlasti priključek, nadzor varovalk: elektronski EFM20, nivo pokrova 32/70 mm Ločilnik z varovalkami 3NP do 630 A z izboljšano osebno in sistemsko zaščito in priročno tehnologijo povezovanja. Ločilna stikala z varovalkami ščitijo sisteme v industriji ali infrastrukturi pred preobremenitvijo in kratkimi stiki ter so primerna za medpanožno uporabo. Zaščita pred dosegom in dotikom, ki je standardno vključena v novo serijo Sentron 3NP1, preprečuje, da bi se uporabnik dotaknil delov pod napetostjo pri sestavljanju sistemov zbiralk, tudi pri dostopu z zadnje strani. Poleg tega lahko uporabnik zlahka vidi uporabljene varovalke skozi veliko okno za pregledovanje. Glavne značilnosti ločilnih stikal z varovalkami Siemens 3NP so: 1. Zelo prilagodljiv zahvaljujoč modularni zasnovi in doslednim dodatkom. 2. Primerno za talno montažo, DIN letev in sistem vodil Siemens 8US 3. Funkcija elektronskega nadzora varovalk, vključno z nadzorom omrežja. 4 Pet velikosti od 100 A do 630 A do razreda zaščite IP40. 5. Hitrejša in varnejša pretvorba za kabelski izhod zgoraj/spodaj. 6. Možni so prilagodljivi preklopni časi pomožnega stikala (istočasno ali vnaprej). 7. Možnost zaklepanja in plombiranja. Za varno in učinkovito električno infrastrukturo v stavbah in industriji ponuja Siemens integriran portfelj zaščitnih, stikalnih, merilnih in nadzornih naprav, razdelilnikov, stikal in vtičnic.

Besedilo je strojno prevedeno.
