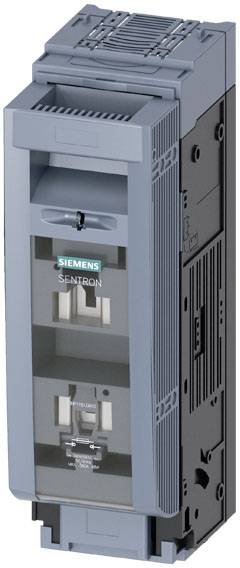

Siemens 3NP11611DA10 bremensko ločilno stikalo z varovalko Velikost varovalke = 3 630 A 240 V/AC, 120 V/DC 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
bremensko ločilno stikalo z varovalko
Velikost varovalke
3
Število pinov
1
Nazivni tok - zaokrožen
630 A
Izvedba
Pokrivna raven 70 mm
Podatkovni list izdelka (PDF)
Število
Skupaj (194,99 € / Kos)
194,99 €
z DDV
Tehnične specifikacije
- Zasnova električnega priključka / za glavni tokokrog: povezava zbiralke
- Vrsta priključne tehnologije: ploščata povezava
- Izvedba sprožilnega elementa: ročaj pokrova
- Pritezni moment / z vijačno povezavo / najmanj: 10 Nm
- Pritezni moment / z vijačno povezavo / največ: 12 Nm
- Izvedba naprave: za montažo in namestitev na montažno ploščo
- Velikost ločevalnega jezička: 3 in 2
- Vrsta montaže: montaža na tla
- Primernost za uporabo/zaščitno stikalo: da
- Primernost za uporabo / varnostno stikalo: da
- Primernost stikala za uporabo / vzdrževanje / popravilo: da
- Položaj vgradnje: vodoravno/navpično
- Mehanska življenjska doba (preklopni cikli) / tipično: 1000
- Položaj / upravljalnega elementa: spredaj
- Lastnosti izdelka / zaklepanje: da
- Lastnosti izdelka / možnost tesnjenja: da
- Razširitev izdelka / pomožno stikalo: da
- Razširitev izdelka / neobvezno / možnost zaklepanja: da
- Razširitev izdelka / neobvezno / nadzor varovalk: da
- Zaščitni razred IP: IP40
- Stopnja zaščite IP / pri zaprtem stikalu / s pokrovom ali pokrovom kabelskega čevlja: IP40
- Stopnja zaščite IP / z zaprtim stikalom / brez pokrova ali pokrova kabelskega čevlja: IP30
- Stopnja zaščite IP / odprt: IP20
- Prenapetostna odpornost: 8kV
- Temperatura okolice / med delovanjem / najmanj: -25 °C
- Temperatura okolice / med delovanjem / največ: 55 °C
- Izguba moči / največja: 78 W
- Stopnja onesnaženosti: 3
- Izolacijska napetost: 690V
- Prerez priključnega vodnika / za glavne kontakte / večžilni / najmanj: 120 mm²
- Prerez priključnega vodnika / za glavne kontakte / večžilni / največ: 300 mm²
- Prerez priključnega vodnika / za glavne kontakte / polnožilni ali vijačni / najmanj: 120 mm²
- Prerez priključnega vodnika / za glavne kontakte / polno ali vijačno / največ: 300 mm²
- Tip preseka povezljivih vodnikov / laminirani vodniki / največ: 40 x 18 mm
- Izvedba
Pokrivna raven 70 mm
- Vrsta izdelka
bremensko ločilno stikalo z varovalko
- Velikost varovalke
3
- Število pinov
1
- Skladnost z RoHS
Ja

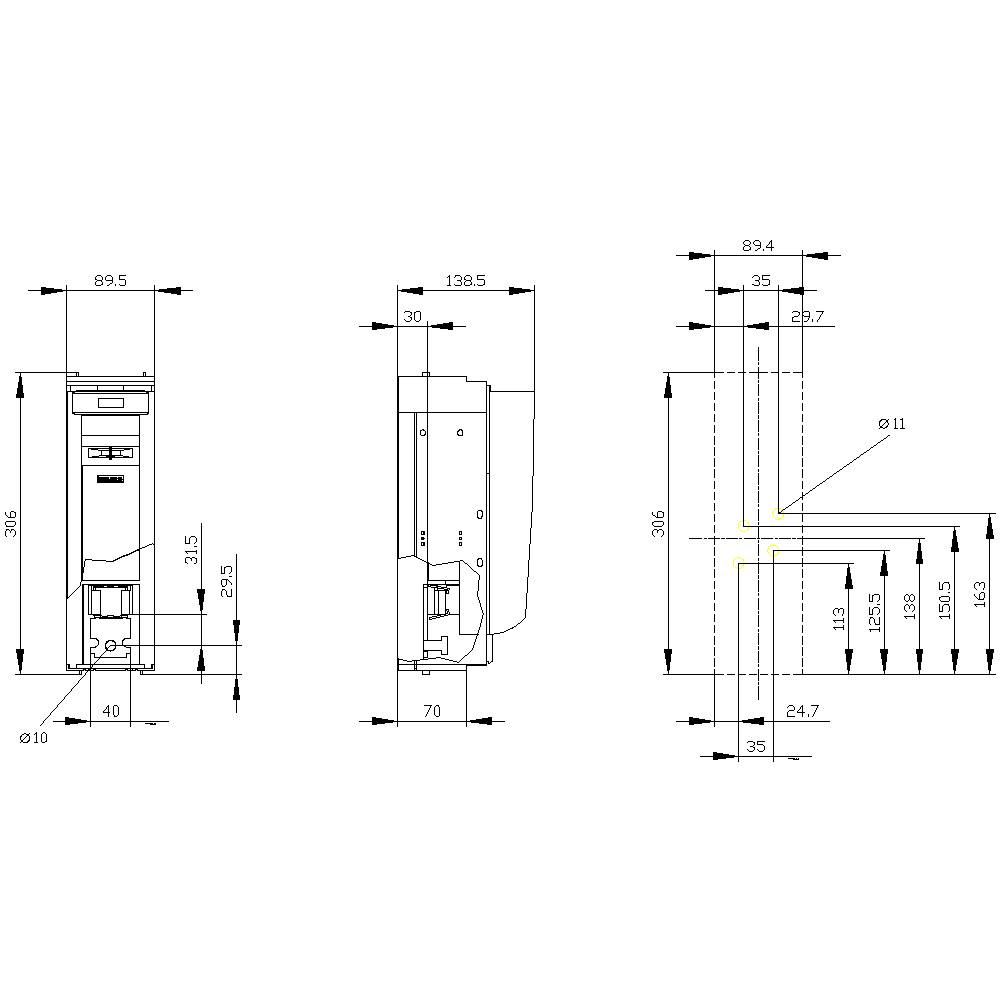

- Mere
(Š x V x G) 89.4 x 306 x 138.5 mm
- Vsebina
1 kos
- Nazivni tok
630 A
- Nazivni tok - zaokrožen
630 A
- Nazivna napetost
240 V/AC
120 V/DC
- Širina
89.4 mm
- Višina
306 mm
- Globina
138.5 mm
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2864093 Siemens 3NP11611DA10 bremensko ločilno stikalo z varovalko Velikost varovalke = 3 630 A 240 V/AC, 120 V/DC 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2864093 Siemens 3NP11611DA10 bremensko ločilno stikalo z varovalko Velikost varovalke = 3 630 A 240 V/AC, 120 V/DC 1 kos
Opis
SENTRON, Varovalka ločilnik 3NP1, 1-polna, NH3, 630 A, za montažo in vgradnjo na montažno ploščo, ploščati priključek, nivo pokrova 70mm
