Name: Siemens 3RA2328-8XE30-1BB4 reverzirna zaščitna kombinacija 3 zapiralo 18.5 kW 690 V/AC 27 A s pomožnim kontaktom Primern
Brand: Siemens
SKU: 1751369
Availability: BackOrder

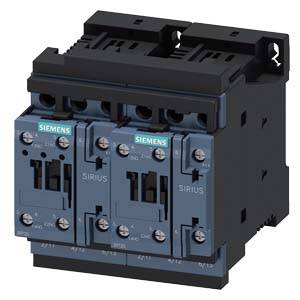

Dva sosednja električna kontaktorja Siemens z napisom 'SIRIUS', nameščena v ohišju.

Odprt električni razdelilnik z več policami, na katerih so razporejene elektronske komponente in kabli. Vrata so popolnoma odprta.

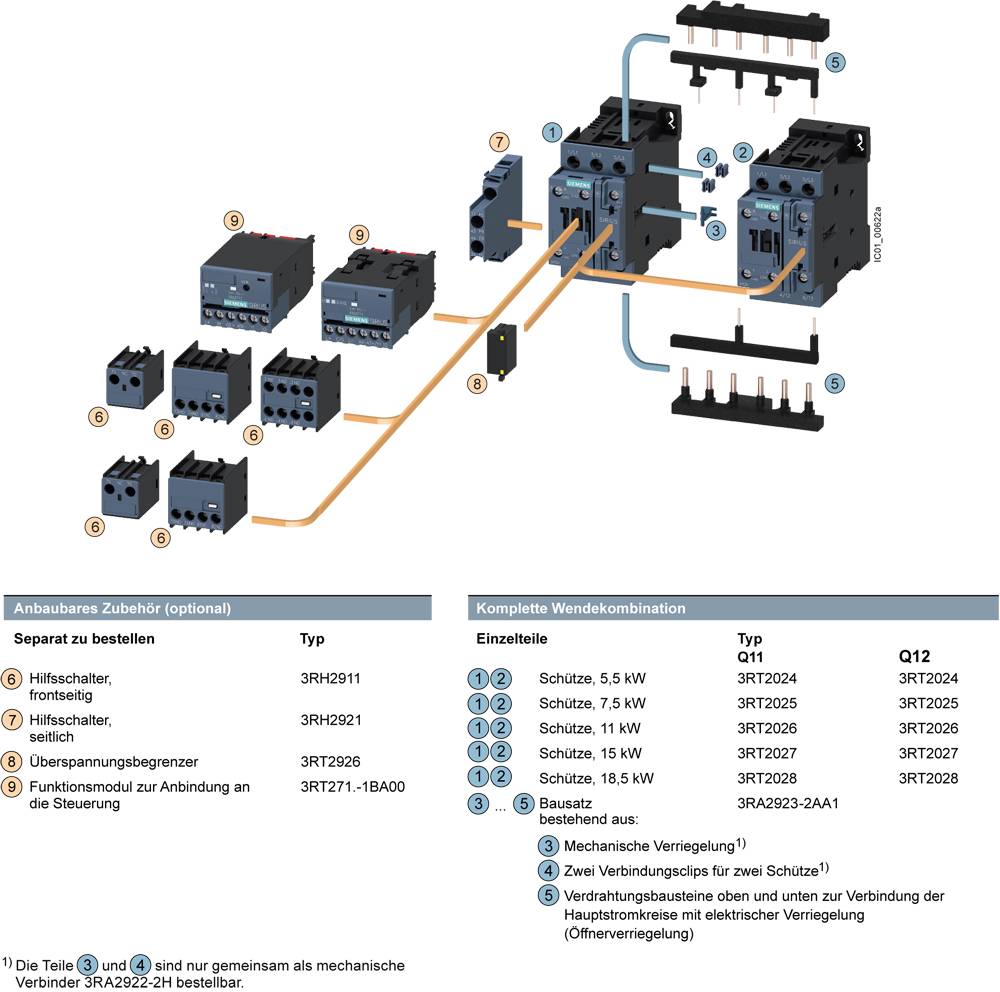

Kompletna kombinacija kontaktorja z varovalkami in dodatno opremo. Glavni kontaktor (5,5 kW in 7,5 kW). Dodatna oprema se naroča ločeno in po želji.

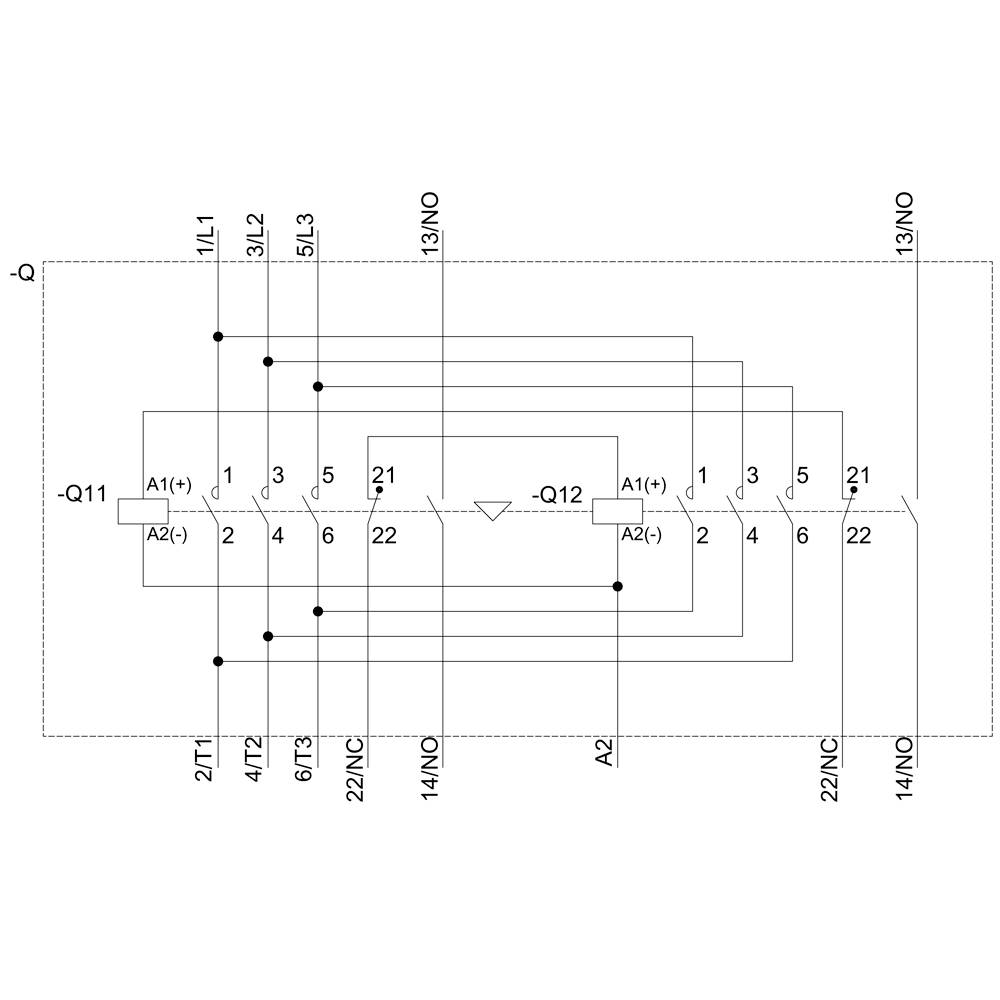

Električna shema z dvema relerji. Prikazuje povezave med sponkami 1L1, 3L2, 5L3 in izhodi -Q11, -Q12. Označeno 22/NC in 14/NO.

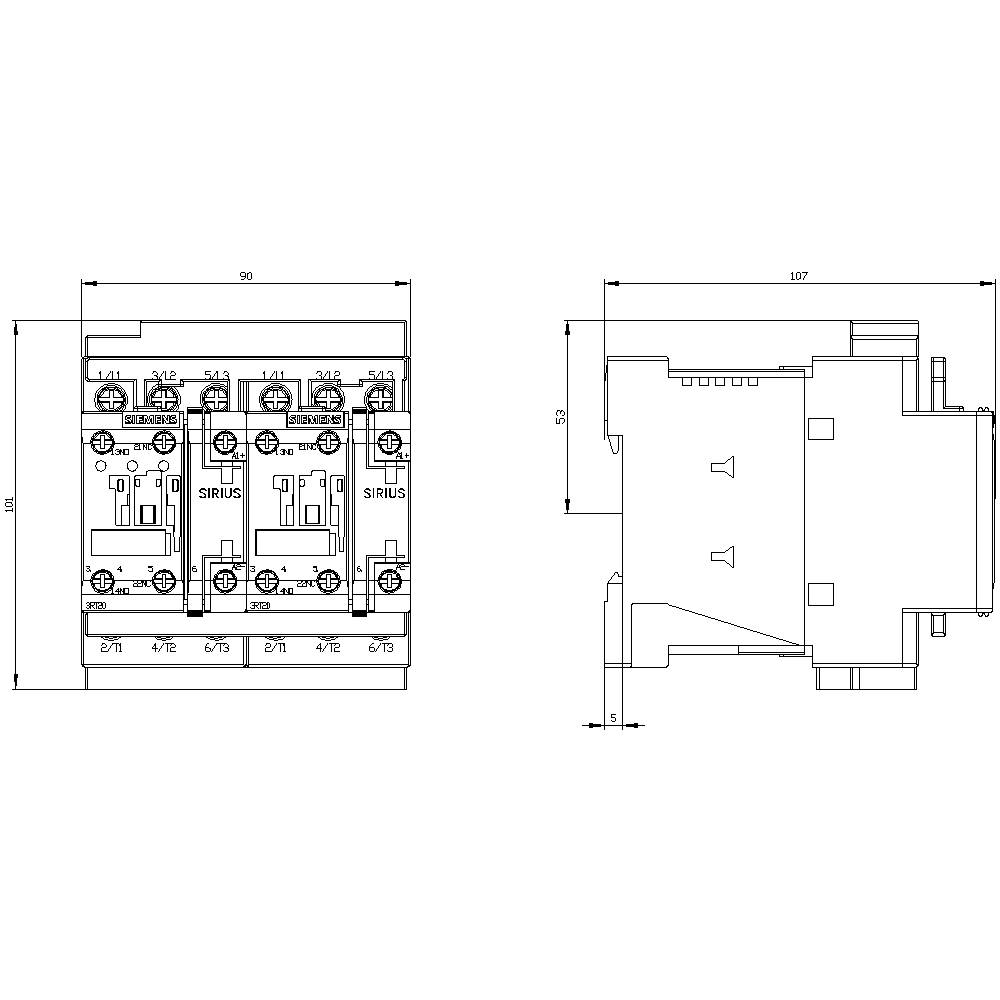

Tehnična risba električnega kontaktorskega načrta. Levo: čelni pogled z priključki in oznakami. Desno: stranski pogled z dimenzijami.

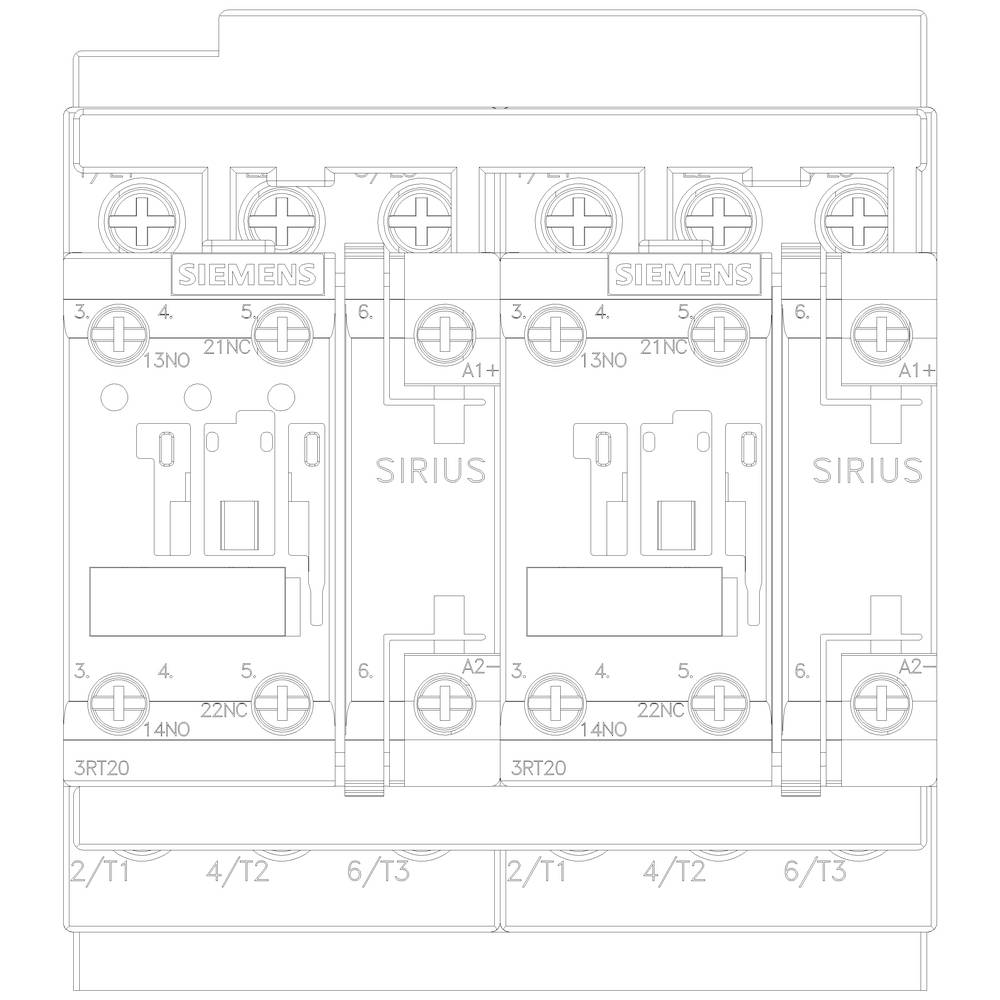

Načrt vezja tristanovnega električnega kontaktorskega modula 'Siemens Sirius', prikazuje razporeditev žic in priključne sponke.

1/6

Slika je simbolična

Vrsta izdelka

reverzirna zaščitna kombinacija

Število polov

3-polni

Nazivna napetost

690 V/AC

Bremenski tok

27 A

Moč

18.5 kW

Podatkovni list izdelka (PDF)

Dostava pet.,27.11.

Število

kos - zaloga Nemčija

Skupaj (505,00 € / Kos)

505,00 €

z DDV

Samo 35,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Siemens 3RA2328-8XE30-1BB4 reverzirna zaščitna kombinacija 3 zapiralo 18.5 kW 690 V/AC 27 A s pomožnim kontaktom Primerno za znamko (rele): Siemens Piece 1 kos

Dodatne informacije

Tehnične specifikacije

Vrsta napetosti: DC
Prerez prevodnika v trdi ali nasedli: 10 mm²
Prerez diriktorja je fino naseden: 10 mm²

Vrsta embalaže: Piece

Vrsta izdelka: reverzirna zaščitna kombinacija

Vrsta: 3RA2328-8XE30-1BB4

Velikost: S0

Število polov: 3-polni

Kontakt: 3 zapiralo

Vrsta pomožnega kontakta: 2 zapiralo

Nazivna napetost: 690 V/AC

Krmilna napetost (min).: 24 V/DC

Krmilna napetost (maks.): 24 V/DC

Območje krmilne napetosti: 24 - 24 V/DC

Preklopna napetost (maks.): 690 V/AC

Stalni tok (maks.): 38 A

Bremenski tok: 27 A

: 18.5 kW

Primerno za znamko: Siemens

Primerno za serijo: Siemens serija Sirius

Značilnosti: s pomožnim kontaktom

Namestitev: zaskočna pritrditev
vijačna pritrditev

Priključek: vijačni

Mehanska življenjska doba: 10000000

: IP20

Min. temperatura: -25 °C

Maks. temperatura: +60 °C

Širina: 90 mm

Višina: 101 mm

Globina: 107 mm

Mere: (Š x V x G) 90 x 101 x 107 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: Reversing contactor

: 18.5 kW

: 3

: 0

: 38 A

: IP20

: Screw connection

: DC

: Other

: 18.38746875

UKCA: ni pomembno

Različice(Vse cene so z DDV)

Moč

Število polov

Vrsta izdelka

Nazivna napetost

Bremenski tok

Siemens 3RA2315-8XB30-1AB0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744500

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AF0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1704758

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

119,99 €^*

Siemens 3RA2315-8XB30-1AH0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744501

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AK6 reverzirna zaščitna kombinacija 3 zapiralo 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1699327

Dostava čet.,12.11.

Conrad Electronic

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-1AP0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1702108

Dostava tor.,10.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-1BB4 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1699328

Dostava tor.,10.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

129,99 €^*

Siemens 3RA2315-8XB30-1BW4 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens Piece 1 kos

Št. izdelka:1699329

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

129,99 €^*

Siemens 3RA2315-8XB30-2AB0 reverzirna zaščitna kombinacija 3 zapiralo 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744502

Dostava čet.,12.11.

Conrad Electronic

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AF0 reverzirna zaščitna kombinacija 3 zapiralo 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744503

Dostava čet.,12.11.

Conrad Electronic

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Siemens 3RA2315-8XB30-2AH0 reverzirna zaščitna kombinacija 3 zapiralo 3 kW 690 V/AC 6.1 A Primerno za znamko (rele): Siemens 1 kos

Št. izdelka:1744504

Dostava čet.,12.11.

Conrad Electronic

3 kW

3-polni

reverzirna zaščitna kombinacija

690 V/AC

6.1 A

kos - zaloga Nemčija

Min.: 1

Večkratni: 1

114,99 €^*

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1751369 Siemens 3RA2328-8XE30-1BB4 reverzirna zaščitna kombinacija 3 zapiralo 18.5 kW 690 V/AC 27 A s pomožnim kontaktom Primern

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1751369 Siemens 3RA2328-8XE30-1BB4 reverzirna zaščitna kombinacija 3 zapiralo 18.5 kW 690 V/AC 27 A s pomožnim kontaktom Primern

Opis

Reverzibilna kombinacija za 3RA27 AC3 18,5 kW / 400 V, 24 V DC 3-polna, velikost S0 Vijačni priključek, električno in mehansko zaklepanje 2 S integrirano, z napetostno pipo Kombinacija povratnega vzvoda SIRIUS 3RA23 za preklopne motorje, vključno s preobratom smeri vrtenja. Kombinacija vzvratne vožnje 3RA23 je testirana in tovarniška vnaprej sestavljena kombinacija dveh 3RT2 kontaktorjev iste moči, ki sta že v celoti ožičena in mehansko in električno zapahnjena. So klimatsko neprepustni, odobreni po vsem svetu (npr. IEC in UL / CSA) in IE3 / IE4 pripravljeni. Obračalne kombinacije 3RA23 so na voljo z AC in DC delovanjem v velikostih S00 do S3. Na voljo so v vijačni in vzmetni priključni tehniki za pritrditev na DIN vodilo ali pritrditev vijakov. Pribor kontaktorjev 3RT2 je enakomeren za vse velikosti in se lahko uporablja tudi za kombinacije kontaktorjev. Obračalne kombinacije 3RA23 nadomestijo dokazano serijo 3RA13. Enostaven, učinkovit, vedno posodobljen - modularni sistem SIRIUS.

Besedilo je strojno prevedeno.
